Система измерений количества и параметров нефтегазоводяной смеси ДНС-32
| Номер в ГРСИ РФ: | 95510-25 |
|---|---|
| Производитель / заявитель: | АО "Самотлорнефтегаз", г.Нижневартовск |
Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 (далее -СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95510-25 | ||||||
| Наименование | Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4843633d-2075-9ec2-31c7-435c2ab418f7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз"), Ханты-Мансийский автономный округ - Югра, г. Нижневартовск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95510-25: Описание типа
2025-95510-25.pdf
|
Скачать | 385.2 КБ | |
|
95510-25: Методика поверки
2025-mp95510-25.pdf
|
Скачать | 989.7 КБ |
Описание типа
Назначение
Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 (далее -СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.
Описание
Принцип действия основан на косвенном методе динамических измерений с помощью преобразователей расхода жидкости турбинных и преобразователей плотности жидкости измерительных. Выходные электрические сигналы преобразователей расхода, преобразователей температуры, давления, плотности поступают в систему обработки информации, которая преобразует их и вычисляет массу нефти по реализованному алгоритму.
Конструктивно СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКНС входит:
1) Блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих и одной резервной).
2) Блок измерений параметров нефти сырой (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
В состав СИКНС входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные с Ду 16 ... 500 мм Heliflu TZ-N мод. Heliflu TZ-N 150-600 |
БИЛ |
15427-01 15427-06 |
|
Датчики температуры серий ТР, ТП мод. ТР01 |
БИЛ, БККН |
74164-19 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270 |
БИЛ, БККН |
21968-11 |
|
Преобразователи давления измерительные PC-28 |
БИЛ, БККН |
21027-06 48825-12 |
|
Влагомеры нефти поточные УДВН-1пм |
БККН |
14557-05 |
|
Преобразователи плотности жидкости измерительные 7835 |
БККН |
15644-01 |
|
Комплексы измерительно-вычислительные (далее — ИВК) ОКТОПУС-Л (OCTOPUS-L) |
ИВК |
43239-15 |
|
Примечание: В состав СИКНС также входят показывающие средства измерений давления и температуры нефти утверждённых типов. | ||
СИКНС обеспечивает выполнение следующих функций:
- косвенные динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
- отбор объединённой пробы в соответствии с ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
- определение массы нефтегазоводяной смеси по СИКНС в целом;
- косвенные измерения массы нетто нефти по СИКНС в целом.
Место расположения СИКНС ДНС-32: Цех подготовки и перекачки нефти № 7 АО «Самотлорнефтегаз». Пломбирование средств измерений, находящихся в составе СИКНС ДНС-32 осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер 01, нанесён в виде цифрового обозначения на шкафу измерительно-вычислительного комплекса типографским способом.

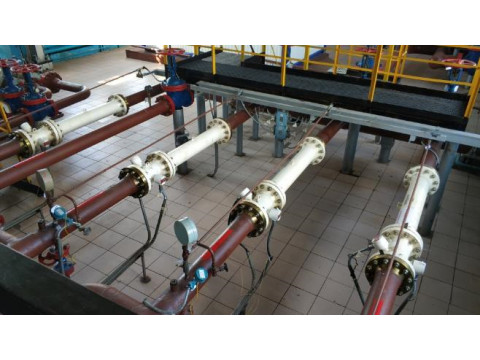

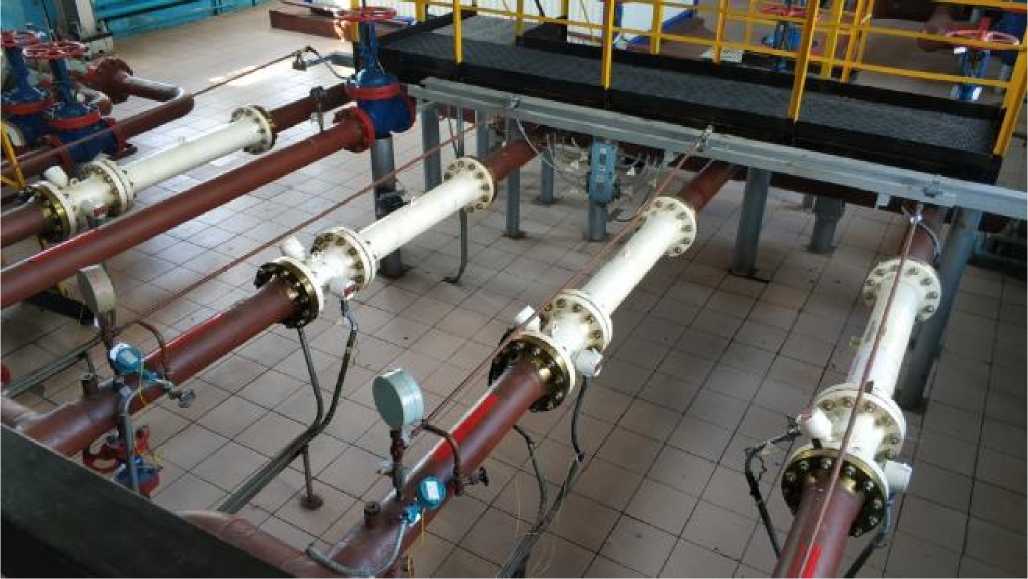

Общий вид СИКНС ДНС-32 представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС
Программное обеспечение
СИКНС имеет программное обеспечение (далее - ПО), представленное встроенным
прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л и ПО АРМ оператора «ЦДС-Менеджер». Идентификационные данные обеспечения приведены в таблице 2.
(OCTOPUS-L) программного
соответствии
Уровень защиты программного обеспечения «средний» в с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК ОКТОПУС-Л |
ЦДС-Менеджер |
|
Идентификационное наименование ПО |
Formula.o | |
|
Номер версии (идентификационный номер) ПО |
6.15 |
3.4.2.375 |
|
Цифровой идентификатор ПО |
5ED0C426 | |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объёмного расхода, м3/ч |
от 60 до 600 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, % |
±0,35 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочие, 1 резервная) |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - кинематическая вязкость при температуре +20 °С, мм2/с - объёмная доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - объёмная доля растворенного газа, м3/м3, не более - содержание свободного газа |
от +10 до +40 от 0,24 до 1,60 от 790 до 870 от 4 до 40 2,0 0,05 300 5,0 не допускается |
|
Режим работы |
непрерывный |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
от +10 до +20 от +15 до +25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз./шт |
|
Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 |
1 | |
|
Инструкция по эксплуатации |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1900/2025 «Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений количества и параметров нефтегазоводяной смеси ДНС-32 АО «Самотлорнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации методики (метода) измерений № 1900/01.00248-2014/2025 от 14 февраля 2025 г.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
