Система бесконтактных измерений i300
| Номер в ГРСИ РФ: | 95511-25 |
|---|---|
| Производитель / заявитель: | REGG Inspection S.r.l., Италия |
Система бесконтактных измерений i300 (далее - система) предназначена для измерений линейных размеров деталей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95511-25 | ||||||
| Наименование | Система бесконтактных измерений | ||||||
| Модель | i300 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e92b5999-a3ff-b77b-a347-c214b2ab3601 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
REGG Inspection S.r.l., Италия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95511-25: Описание типа
2025-95511-25.pdf
|
Скачать | 117 КБ | |
|
95511-25: Методика поверки
2025-mp95511-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Система бесконтактных измерений i300 (далее - система) предназначена для измерений линейных размеров деталей.
Описание
Принцип действия системы основан на определении линейных размеров объекта по его изображению при известном соотношении кратности оптической системы к разрешению видеокамеры, хранящемся в памяти программного обеспечения.
Конструктивно система состоит из загрузочной части, центральной части с измерительными блоками и разгрузочной части.
Загрузочная часть обеспечивает позиционирование контролируемых объектов.
Центральная часть состоит из опорной конструкции, пневматической и электрической частей и электронного блока управления.
Опорная конструкция выполнена на гранитном основании, которое обеспечивает устойчивость и опору всей конструкции. Внешний корпус изолирует систему от внешней среды и обеспечивает безопасность персонала, блокируя доступ и контакт с подвижными компонентами.
Разгрузочная часть обеспечивает выгрузку контролируемых объектов.
К системе данного типа относится система бесконтактных измерений i300 с серийным № 250.
Общий вид системы представлен на рисунке 1.
Место расположения шильдика системы приведено на рисунке 2.

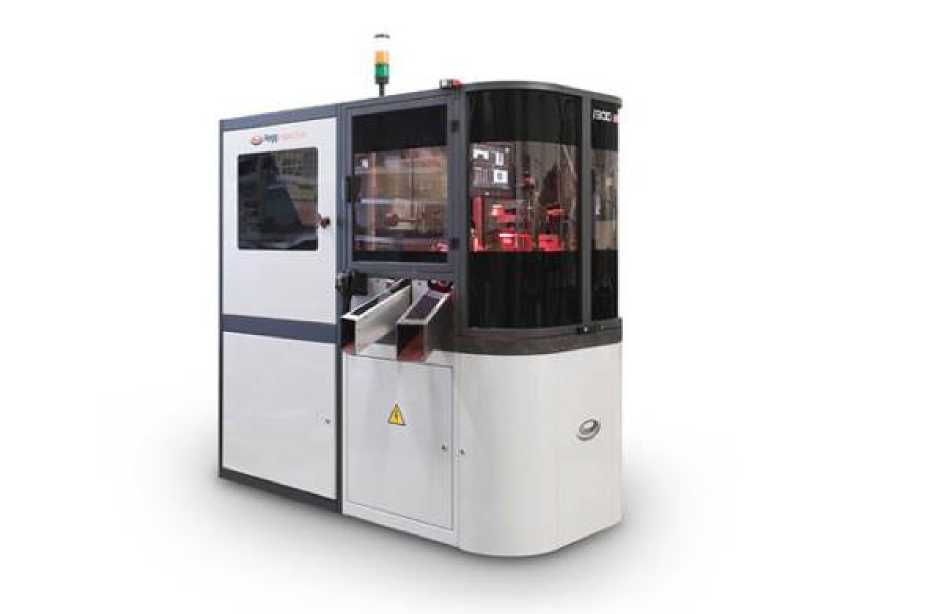

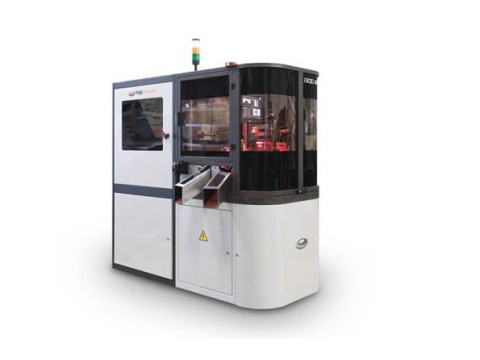

Рисунок 1 - Общий вид системы
Место нанесения серийного номера

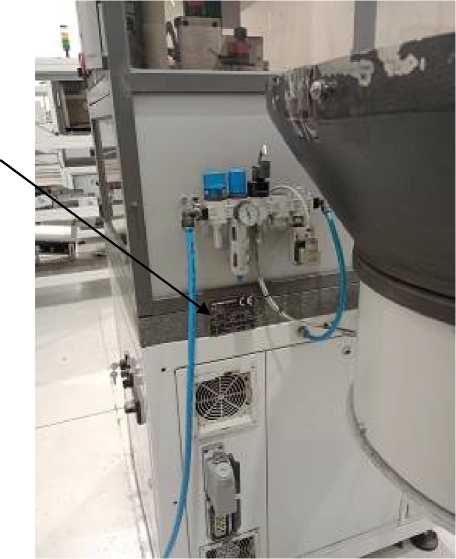

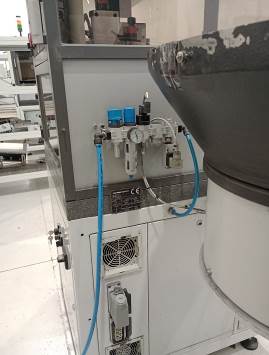

Рисунок 2 - Место расположения шильдика системы
Пломбирование системы от несанкционированного доступа не предусмотрено.
Нанесение знака поверки непосредственно на систему не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, расположенный на задней части корпуса системы.
Программное обеспечение
Система имеет встроенное программное обеспечение (далее - ПО). Все встроенное ПО является метрологически значимым. ПО предназначено для управления работой системы в целом.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OSTEC 250 (07.2020) |
|
Номер версии (идентификационный номер ПО) |
Ver 35.1.0.620 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, мм |
от 2,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм |
±(20+L/50)* |
|
Примечание: *L - измеряемая длина, мм. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
2000х950х1000 |
|
Масса, кг, не более |
550* |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 до 80 от 84 до 106,7 (от 630 до 800) |
|
Примечание: *справочно | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность системы приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система бесконтактных измерений |
i300 |
1 шт. |
|
Система бесконтактных измерений i300. Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Проверки с использованием видеокамер» модуля 3 документа «Система бесконтактных измерений i300. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений длины в диапазоне значений от 2,5 до 100 мм.
