Система измерений количества и показателей качества нефтепродуктов № 1225
| Номер в ГРСИ РФ: | 95518-25 |
|---|---|
| Производитель / заявитель: | ООО "Транснефть - Порт Приморск", Ленинградская обл. |
Система измерений количества и показателей качества нефтепродуктов № 1225 (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95518-25 | |||||||||
| Наименование | Система измерений количества и показателей качества нефтепродуктов № 1225 | |||||||||
| Приказы |
№1733 от
21.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 95ad0583-4093-562c-a0a9-7ee273a7cc35 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО«Транснефть –Порт Приморск», РОССИЯ, 188910, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7
Поверка
| Методика поверки / информация о поверке |
МП-0069-ТАМ-2024 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефтепродуктов № 1225. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95518-25: Описание типа
2025-95518-25.pdf
Файл устарел
|
Скачать | 389.3 КБ | |
|
95518-25: Методика поверки
2025-mp95518-25.pdf
Файл устарел
|
Скачать | 135 КБ | |
|
95518-25: Описание типа
2025-95518-25-1.pdf
|
Скачать | 389.3 КБ | |
|
95518-25: Описание типа
2025-95518-25-2.pdf
|
Скачать | 451.9 КБ | |
|
95518-25: Методика поверки
МП-0069-ТАМ-2024
2025-mp95518-25-1.pdf
|
Скачать | 135 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов № 1225
(далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефтепродуктов.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью счетчиков-расходомеров массовых (СРМ). Выходные электрические сигналы от СРМ, преобразователей давления, плотности, температуры поступают на соответствующие входы измерительно-вычислительного комплекса (ИВК), который вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКН, заводской № 1225, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), узла подключения поверочной установки (УП ПУ). БИЛ состоит из двух рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной ИЛ.

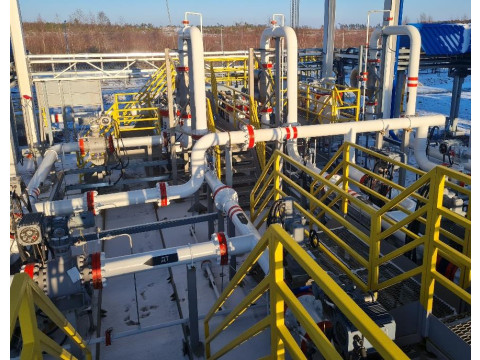

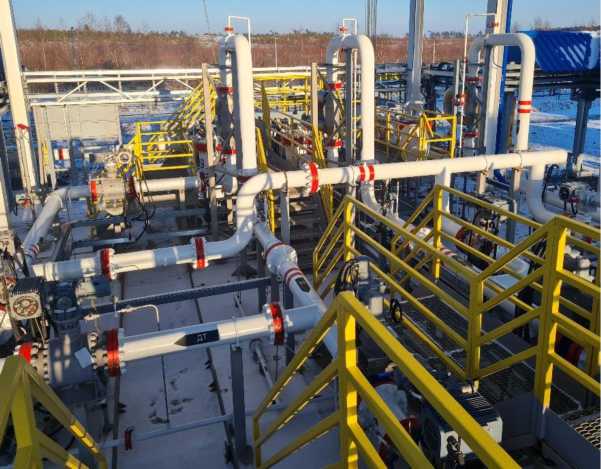

Общий вид СИКН представлен на рисунке 1.
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion |
45115-10 |
|
Счетчики-расходомеры массовые Micro Motion |
45115-16 |
|
Преобразователи измерительные 3144Р |
56381-14 |
|
Преобразователи измерительные Rosemount 3144Р |
63889-16 |
|
Термопреобразователи сопротивления платиновые 65 |
22257-11 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Датчики давления типа КМ35-И |
56680-14 |
|
Преобразователи давления измерительные КМ35-И |
71088-18 |
|
Преобразователи плотности жидкости измерительные 7835 |
52638-13 |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-01 |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-06 |
|
Комплексы измерительно-вычислительные ТН-01 |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы нефтепродуктов;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефтепродукта (плотность);
- поверку и контроль метрологических характеристик СРМ по установке поверочной трубопоршневой двунаправленной стационарной (регистрационный № 20054-12) или по передвижной поверочной установке;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефтепродуктов, паспортов качества нефтепродуктов;
- защиту информации от несанкционированного доступа.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.
X ИЗМЕРЕНИЙ КОЛИЧЕСТВА УКАЗАТЕЛЕЙ КАЧЖГВА НЕФТЕПРОДУКТОВ
Заводской номер 1225
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном месте оператора (далее - АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода*, т/ч |
от 61,5 до 635,5 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление нефтепродукта, МПа |
от 0,3 до 6,3 |
|
Режим работы СИКН |
непрерывный |
|
Измеряемая среда |
Топливо дизельное ЕВРО по ГОСТ 32511-2013 «Топливо дизельное ЕВРО. Технические условия» |
|
Физико-химические свойства измеряемой среды: - температура, °С - плотность при температуре 15 °С, кг/м3 - кинематическая вязкость при 40 °С, мм2/с (сСт) |
от -5 до +30 от 820 до 845 от 2,0 до 4,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 ±38 В, трехфазное 220 ±22 В, однофазное 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки БИЛ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа |
от -36 до +37 от +10 до +35 от 30 до 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефтепродуктов № 1225 |
— |
1 |
|
Инструкция по эксплуатации |
— |
1 |
|
Методика поверки |
— |
1 |
Сведения о методах измерений
приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1225», свидетельство об аттестации № 449-RA.RU.312546-2024.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
