Счетчики газа ультразвуковые ВК-У
| Номер в ГРСИ РФ: | 95520-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "РАСКО Газэлектроника", г. Арзамас |
|
95520-25: Описание типа
2025-95520-25.pdf
|
Скачать | 1.3 MБ | |
|
95520-25: Описание типа
2026-95520-25.pdf
|
Скачать | 540.1 КБ | |
|
95520-25: Методика поверки
МП 1302/1-311229-2025 с изм. №1
2026-mp95520-25.pdf
|
Скачать | 3 MБ | |
|
95520-25: Методика поверки
МП 1302/1-311229-2025
2025-mp95520-25-1.pdf
|
Скачать | 1.3 MБ |
Счетчики газа ультразвуковые ВК-У (далее - счетчик) предназначены для измерения объема газа, приведенного к стандартным условиям.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95520-25 | ||||||||||||||||||||||||
| Действует | по 21.05.2030 | ||||||||||||||||||||||||
| Наименование | Счетчики газа ультразвуковые | ||||||||||||||||||||||||
| Модель | ВК-У | ||||||||||||||||||||||||
| Модификации |
условное обозначение ВК-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]; где [1] – типоразмер счетчика: G1,6; G2,5; G4; G6; G10 [2] – конструктивное исполнение (И1; И2; И3; И4) [3] – исполнение по метрологическим характеристикам: О – основное, У– улучшенное (для исполнений И1, И3, И4) [4] – исполнение по диапазону расхода: С – стандартное, Р – расширенное [5] – исполнение по габаритным размерам: Б – базовое, К – компактное (для исполнения И1 типоразмера G6) [6] – исполнение по наличию клапана: К0 – нет клапана, К1 – есть клапан [7] – исполнение с применением сигнализатора загазованности: А0 – без возможности подключения сигнализаторов загазованности, А1 – наличие интерфейса RS-485 для подключения сигнализаторов загазованности [8] – исполнение по расположению антенны: В0 – встроенная антенна, В1 – внешняя антенна на испытании представлены ВК-У G4-И1-О-С-Б-К1-А0 ВК-У G6-И1-О-С-К-К1-А0 ВК-У G4-И3-О-С-Б-К1-А0 ВК-У G1,6-И4-О-С-Б-К1-А1 ВК-У G2,5-И4-О-С-Б-К1-А1 ВК-У G4-И4-О-С-Б-К1-А1 ВК-У G6-И4-О-С-Б-К1-А1 |
||||||||||||||||||||||||
| Приказы |
№318 от
24.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fc9fed3a-66d1-3ff7-2e47-3e9d15416a74 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «РАСКО Газэлектроника», РОССИЯ, 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
Поверка
| Методика поверки / информация о поверке |
МП 1302/1-311229-2025 с изм. №1 Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые ВК-У. Методика поверки. (Действие методики распространяется на СИ, находящиеся в эксплуатации).
(с 24.02.2026)
МП 1302/1-311229-2025 Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые ВК-У. Методика поверки.
(по 24.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 79 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
95520-25: Описание типа
2025-95520-25.pdf
|
Скачать | 1.3 MБ | |
|
95520-25: Методика поверки
2025-mp95520-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95520-25: Описание типа
2026-95520-25.pdf
|
Скачать | 540.1 КБ | |
|
95520-25: Методика поверки
МП 1302/1-311229-2025 с изм. №1
2026-mp95520-25.pdf
|
Скачать | 3 MБ | |
|
95520-25: Методика поверки
МП 1302/1-311229-2025
2025-mp95520-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Счетчики газа ультразвуковые ВК-У (далее - счетчик) предназначены для измерения объема газа, приведенного к стандартным условиям.
Описание
Принцип действия счетчика основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения потока газа от средней скорости газа вдоль акустического пути. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, измеренной температуры с помощью встроенного термопреобразователя, и с учетом подстановочных значений давления и коэффициента сжимаемости счетчик рассчитывает объем, приведенный к стандартным условиям, и выводит его на дисплей нарастающим итогом.
Счетчик состоит из электронного устройства, газонепроницаемого металлического корпуса со встроенным ультразвуковым преобразователем и опционально запорным клапаном. Ультразвуковой преобразователь имеет один измерительный канал, состоящий из одной пары ультразвуковых датчиков. Электронное устройство со встроенным программным обеспечением оснащено термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, встроенными элементами питания, GPRS модемом, оптическим интерфейсом и, опционально, интерфейсом RS-485 и разъемом для подключения внешней антенны.
Основные функции счетчиков:
- измерение объема газа при рабочих условиях;
- измерение объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, с учетом измеренного значения температуры газа и подстановочных значений давления и коэффициента сжимаемости;
- архивирование данных;
- передача информации по GPRS модему и оптическому интерфейсу;
- защита информации от несанкционированного доступа;
- дистанционное открытие и закрытие встроенного запорного клапана;
- прием сигналов от внешних устройств, измеряющих уровень концентрации угарного газа (СО) и утечки измеряемой среды (СН4), по каналу RS-485.
Счетчики выпускаются в конструктивных исполнениях: И1, И2, И3, И4; в различных типоразмерах: G1,6; G2,5; G4; G6; G10; в исполнениях по метрологическим характеристикам: основное и улучшенное; в исполнениях по диапазону расхода: стандартное и расширенное; в исполнениях по различным габаритным размерам: базовое и компактное; в исполнениях по направлению потока газа: слева-направо и справа-налево; в исполнении со встроенным запорным клапаном; в исполнении с интерфейсом RS-485 для подключения сигнализаторов загазованности; в исполнениях со встроенной антенной или внешней антенной.
Структура условного обозначения исполнений счетчиков:
ВК-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8], где:
[1] - типоразмер счетчика: G1,6; G2,5; G4; G6; G10;
[2] - конструктивное исполнение (И1; И2; И3; И4);
[3] - исполнение по метрологическим характеристикам: О - основное, У- улучшенное (для исполнений И1, И3, И4);
[4] - исполнение по диапазону расхода: С - стандартное, Р - расширенное;
[5] - исполнение по габаритным размерам: Б - базовое, К - компактное (для исполнения И1 типоразмера G6);
[6] - исполнение по наличию клапана: К0 - нет клапана, К1 - есть клапан;
[7] - исполнение с применением сигнализатора загазованности: А0 - без возможности подключения сигнализаторов загазованности, А1 - наличие интерфейса RS-485 для подключения сигнализаторов загазованности;
[8] - исполнение по расположению антенны: В0 - встроенная антенна, В1 - внешняя антенна. Исполнение В1 имеет разъем для подключения внешней антенны сбоку корпуса.
Заводской номер в виде цифрового кода наносится на лицевую панель электронного устройства методом лазерной гравировки.
Общий вид счетчиков, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунках 1-4.
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
заводского номера
Место нанесения знака
утверждения типа

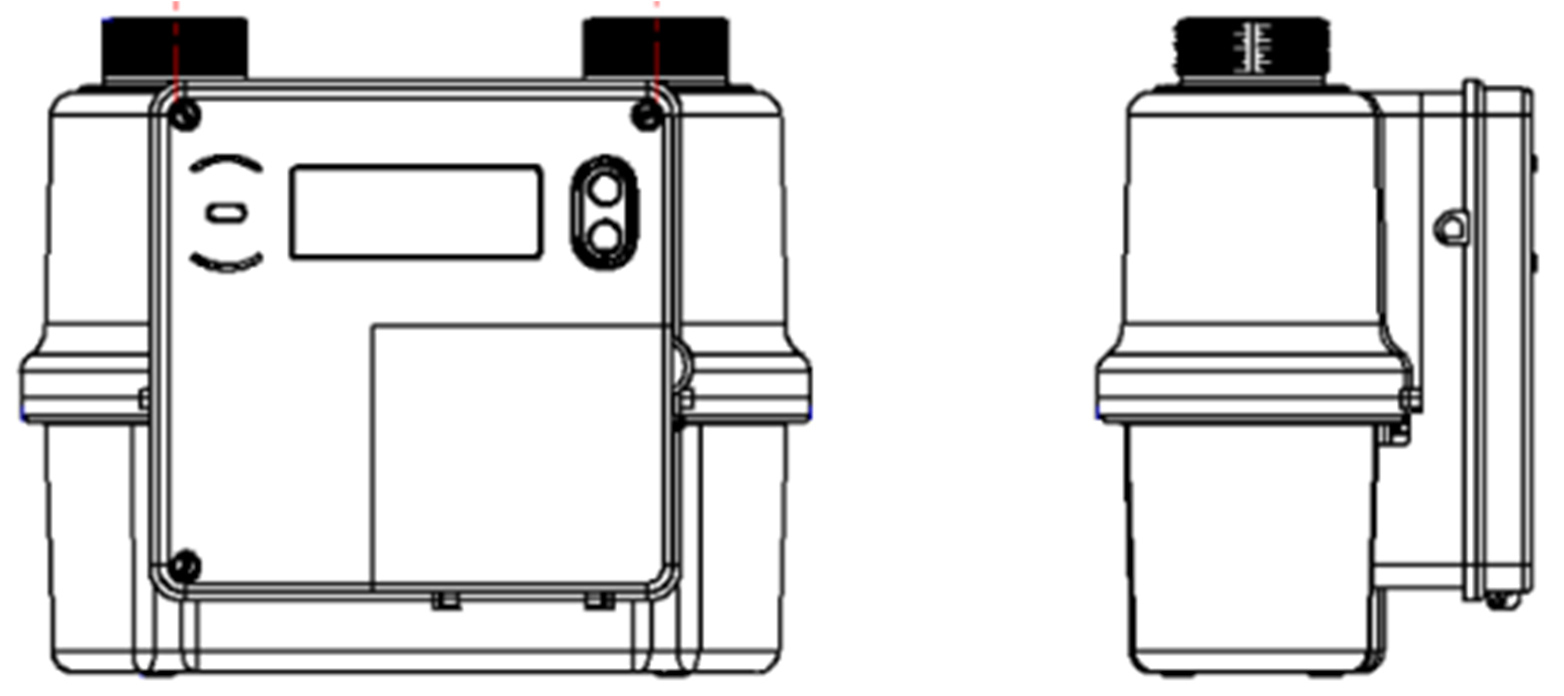

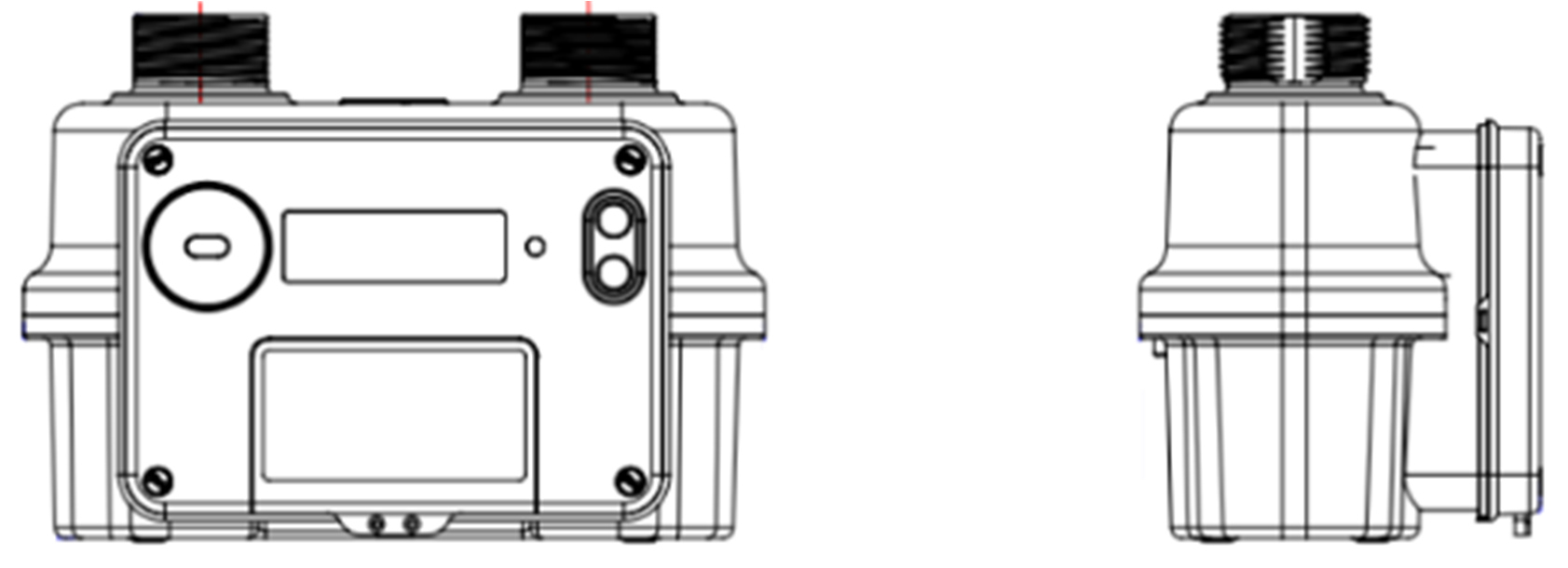

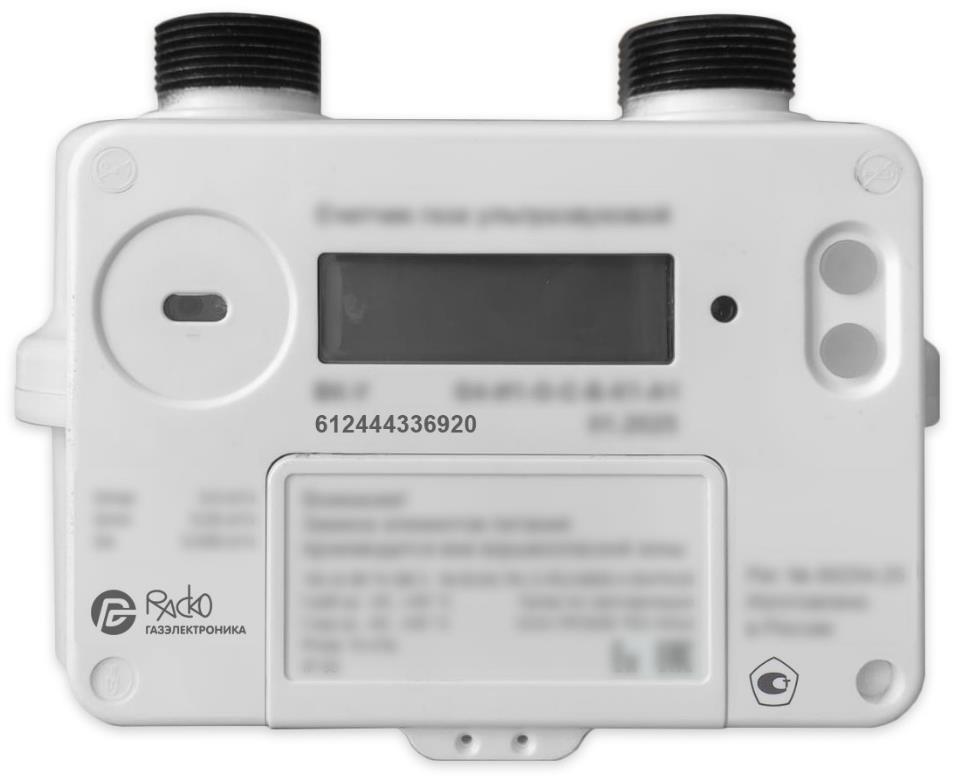

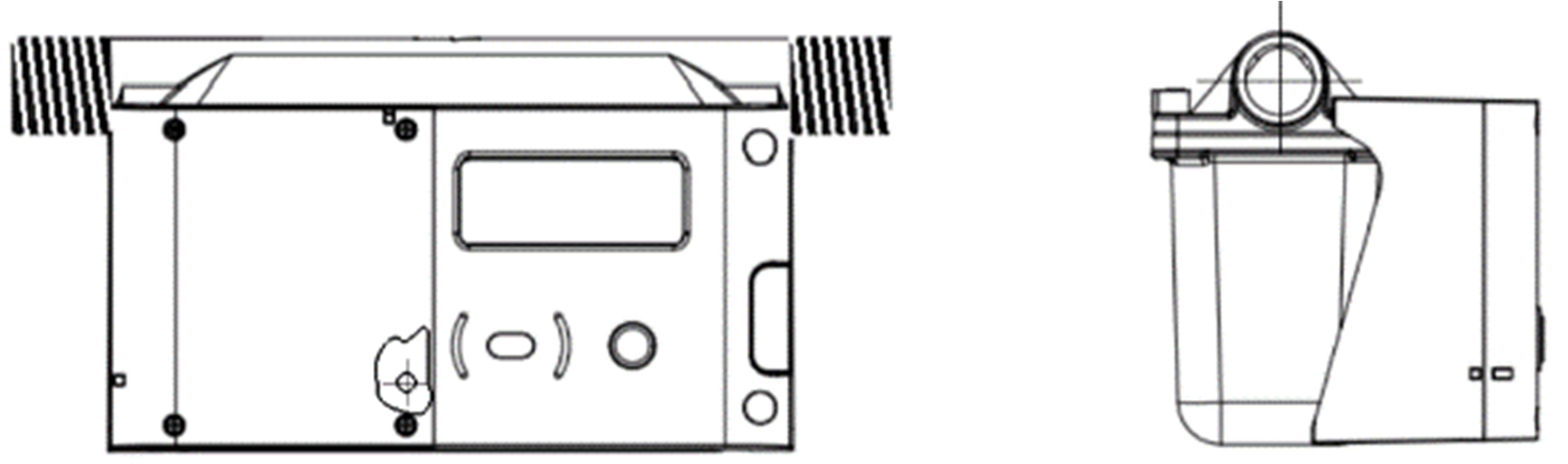

Рисунок 1 - Общий вид счетчиков в исполнении И1
Место нанесения
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
612444336920
ГАЗЭЛЕКТРОНИКА
Место нанесения знака утверждения типа

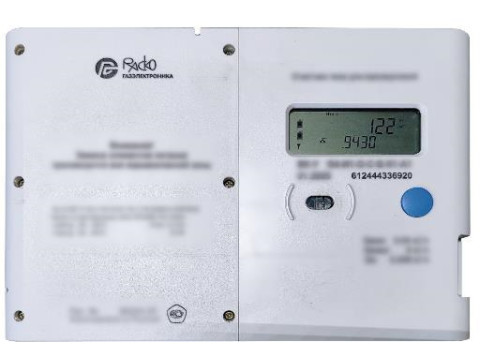

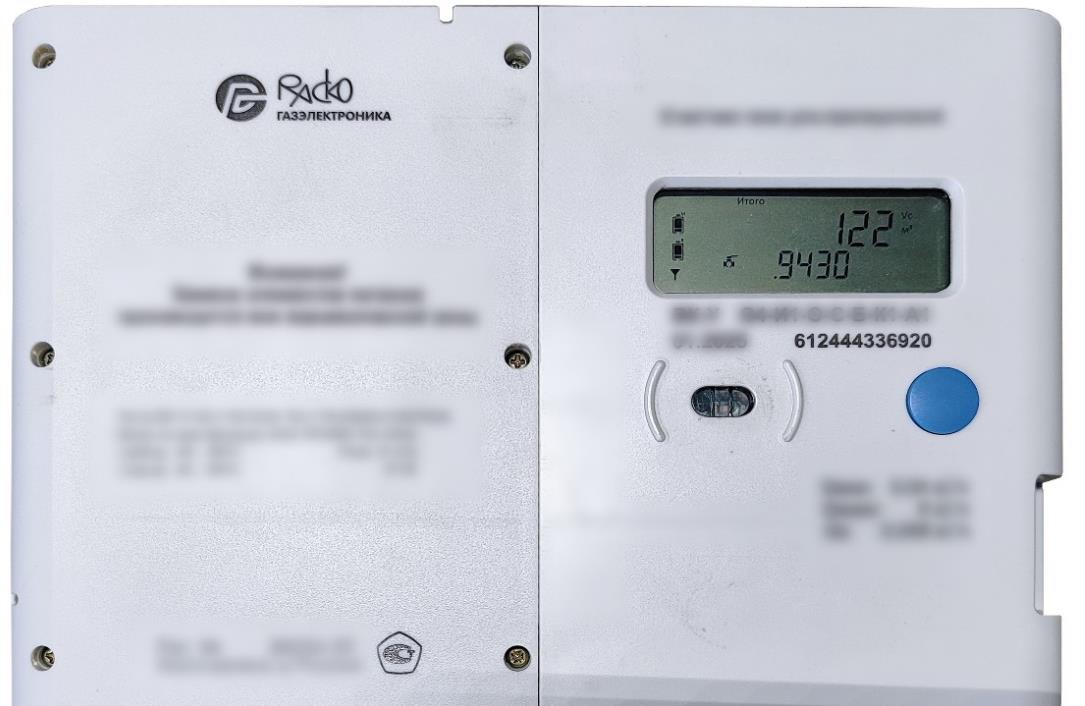

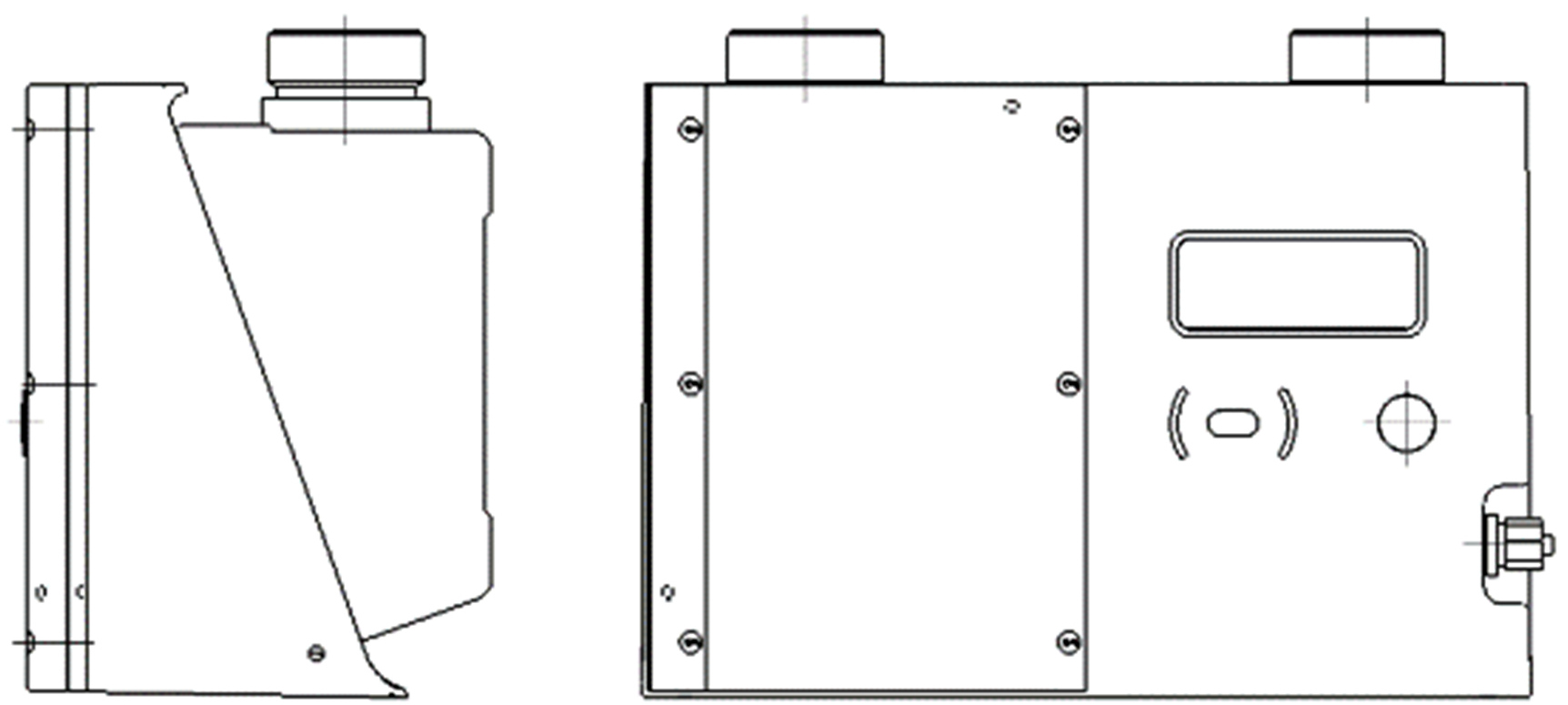

Рисунок 2 - Общий вид счетчиков в исполнении И2
Место нанесения заводского номера
Рисунок 3 - Общий вид счетчиков в исполнении ИЗ
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Место нанесения знака
утверждения типа

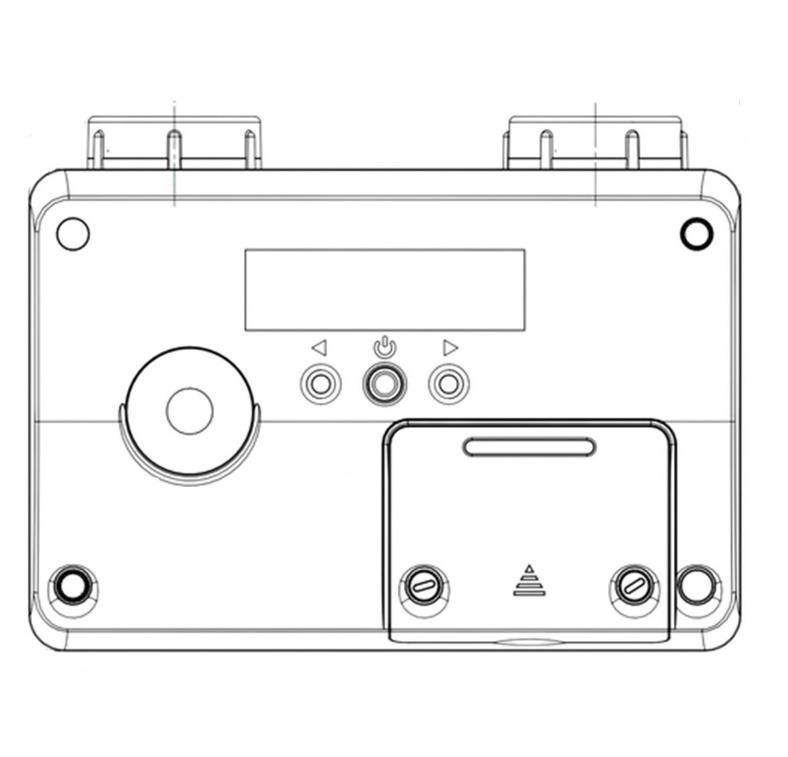

Рисунок 4 - Общий вид счетчиков в исполнении И4
Пломбировку от несанкционированного доступа счетчиков в исполнениях И1, И2, И3 осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки, и с помощью пломбы завода-изготовителя в виде пластмассовой разрушаемой клипсы и/или разрушаемой клейкой пломбы. Пломбировку от несанкционированного доступа счетчиков в исполнениях И4 осуществляют нанесением знака поверки давлением клейма на термоклей (мастику), нанесенный в колодцы винтов крепления крышки корпуса. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 5-8.
Место нанесения знака поверки
Место для установки пломб завода-изготовителя
Место нанесения знака поверки
Место для установки пломб завода-изготовителя

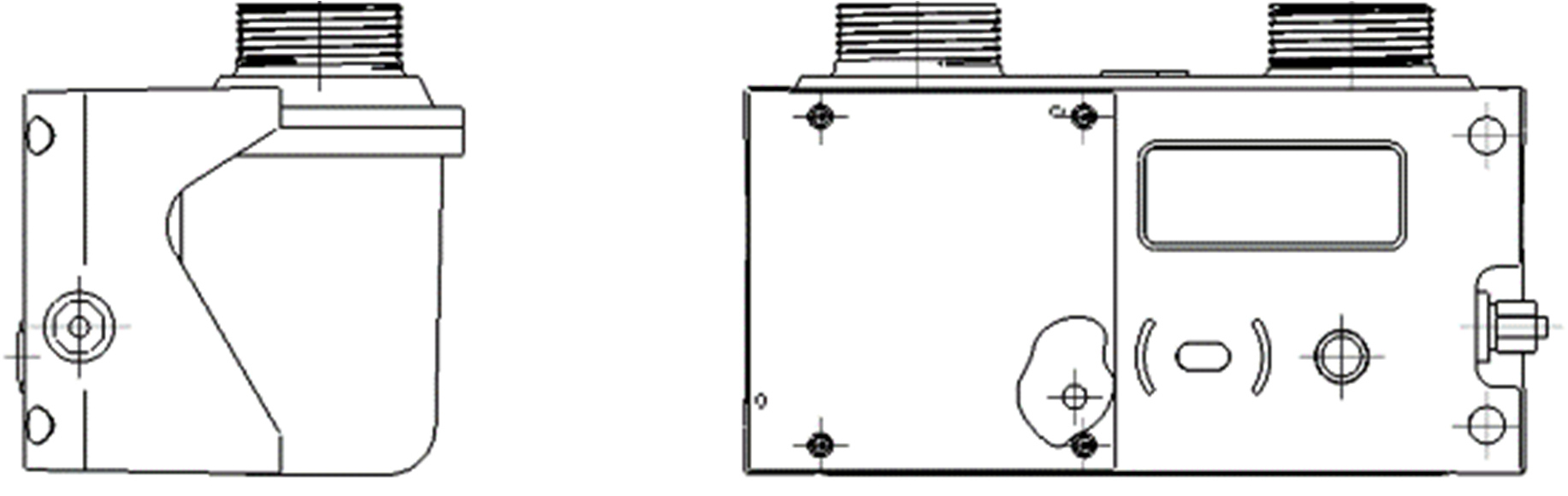

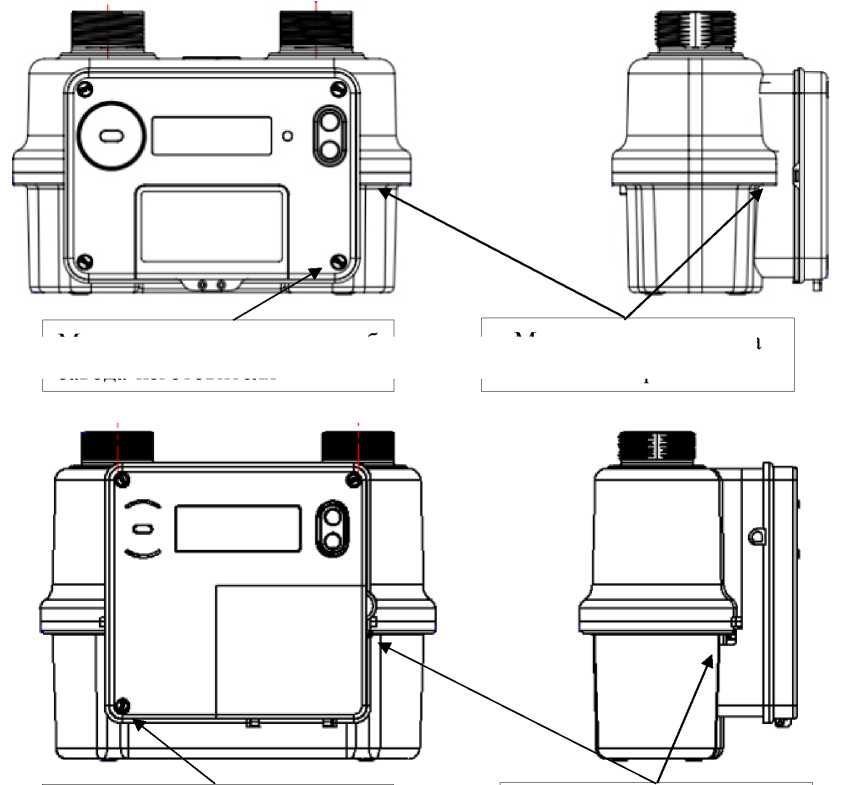

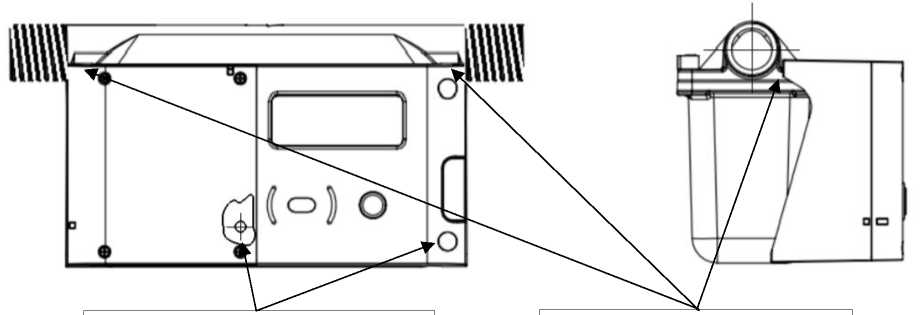

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И1
Место нанесения знака
Место для установки пломб завода-изготовителя
Место нанесения знака
поверки
Место для установки пломб завода-изготовителя
поверки

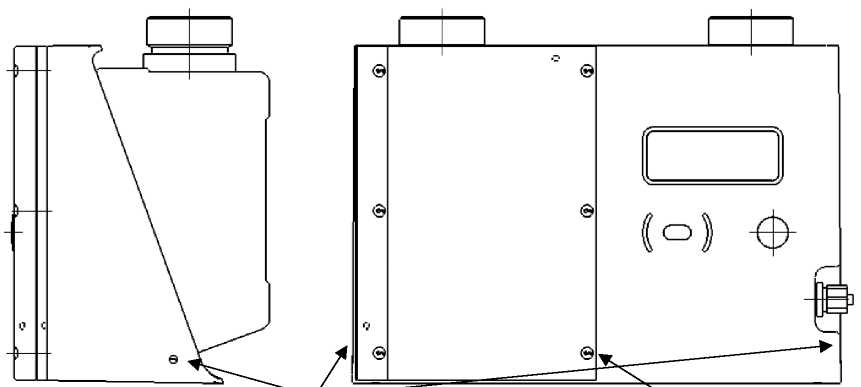

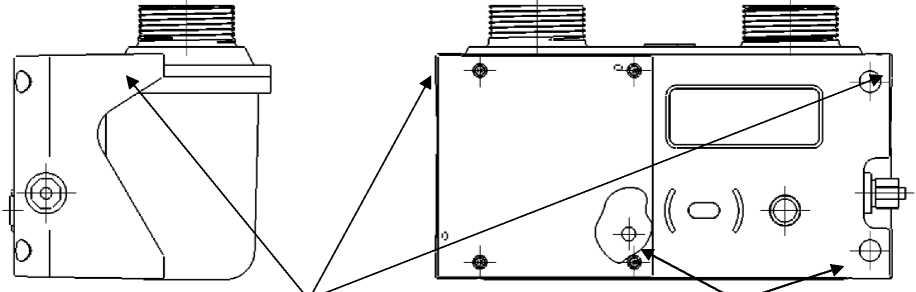

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И2
Место нанесения знака
поверки
Место для установки пломб завода-изготовителя
Рисунок 7 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И3
Место для нанесения знака поверки

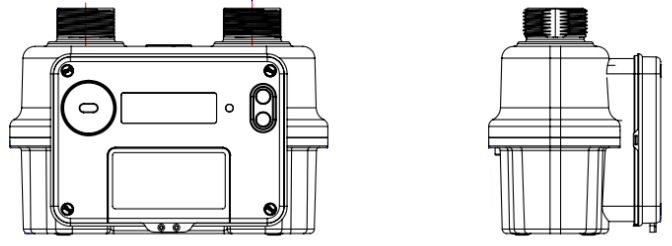

Рисунок 8 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки счетчиков в исполнении И4
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Исполнение |
И1, ИЗ |
И2 |
И2 |
И4 |
|
Идентификационное наименование ПО |
0222 |
460 |
461 |
_ |
|
Номер версии (идентификационный номер) метрологически значимой части ПО |
7201 |
H2.24VT009.8 |
H3.23V0009.7 |
01.55 |
|
Цифровой идентификатор ПО |
1F1E427E |
0xA509AEA7 |
0xD986C259 |
AC650AE5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC32 |
CRC32 |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение | ||||
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
|
Максимальный расход Qмакс, м3/ч: - исполнение С - исполнение Р |
2,5 _ |
4 _ |
6 7 |
10 11 |
16 _ |
|
Номинальный расход Qном, м3/ч |
1,6 |
2,5 |
4 |
6 |
10 |
|
Минимальный расход Qмин, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условнопостоянные величины, в диапазоне расходов*, %: - исполнение О а) Qмин < Q < 0,1-0™ б) 0,1-0™ < Q < Омакс - исполнение У а) Qмин < Q < 0,1-0™ б) 0,1-0ном < Q < Омакс |
±3,0 ±1,5 ±2,0 ±1,0 | ||||
|
* Включает погрешность вычисления (не более ±0,05 %). | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2022, газовая фаза сжиженных углеводородных газов и другие сухие неагрессивные газы | ||||
|
Порог чувствительности, м3/ч |
0,0032 |
0,005 |
0,008 |
0,012 |
0,02 |
|
Емкость отсчетного устройства, м3 - исполнение И1, И2, ИЗ - исполнение И4 |
99999999,9999 99999,9999 | ||||
|
Потеря давления при Qмакс, Па, не более |
200 |
300* 350 |
700 | ||
|
Температура измеряемой среды, °С - исполнение И1, ИЗ, И4 - исполнение И2 |
от -40 до +55 от -25 до +55 | ||||
|
Давление измеряемой среды, кПа, не более |
5 | ||||
|
Избыточное давление внутри корпуса, кПа, не более |
50 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | ||||
|
Наименование характеристики |
Значение | ||||
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
|
Присоединительная резьба, дюйм: | |||||
|
- исполнение И1 |
11 /4 |
11 /4 |
11 /4 |
11 /4 |
11 /4 |
|
- исполнение И2 |
11/4 |
11/4 |
11/4 |
11/2 |
11/2 |
|
- исполнение И3 |
% |
% |
% |
- |
- |
|
- исполнение И4 |
11/4 |
11/4 |
11/4 |
11/4 |
_ |
|
Межосевое расстояние, мм: | |||||
|
- исполнение И1 |
110 |
110 |
110 |
110/ 152,4* |
152,4 |
|
- исполнение И2 |
110 |
110 |
110 |
150 |
150 |
|
- исполнение И4 |
110 |
110 |
110 |
110 |
_ |
|
Габаритные размеры исполнения И1, мм, не более: | |||||
|
- высота |
120 |
120 |
120 |
120/ |
185 |
|
185* | |||||
|
- длина |
205 |
205 |
205 |
205/ |
250 |
|
250* | |||||
|
- ширина |
115 |
115 |
115 |
115/ |
130 |
|
130* | |||||
|
Габаритные размеры исполнения И2, мм, не более: | |||||
|
- высота |
150 |
150 |
150 |
205 |
205 |
|
- длина |
215 |
215 |
215 |
250 |
250 |
|
- ширина |
115 |
115 |
115 |
140 |
140 |
|
Габаритные размеры исполнения И3, мм, не более: | |||||
|
- высота |
120 |
120 |
120 |
_ |
_ |
|
- длина |
255 |
255 |
255 |
_ |
_ |
|
- ширина |
115 |
115 |
115 |
_ |
_ |
|
Габаритные размеры исполнения И4, мм, не более: | |||||
|
- высота |
140 |
140 |
140 |
140 |
_ |
|
- длина |
190 |
190 |
190 |
190 |
_ |
|
- ширина |
100 |
100 |
100 |
100 |
_ |
|
Масса, кг, не более: | |||||
|
- исполнение И1 |
1,4 |
1,4 |
1,4 |
1,4/2,8* |
2,8 |
|
- исполнение И2 |
1,5 |
1,5 |
1,5 |
2,8 |
2,8 |
|
- исполнение ИЗ |
1,4 |
1,4 |
1,4 |
_ |
_ |
|
- исполнение И4 |
1,7 |
1,7 |
1,7 |
1,7 |
_ |
|
* Исполнение Б. | |||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
18 |
Знак утверждения типа
наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ультразвуковой |
ВК-У |
1 шт. |
|
Присоединительные фитинги |
_ |
* 1 шт. |
|
Паспорт |
ЛГТИ.407250.002ПС |
1 шт. |
|
Руководство по эксплуатации. Часть 1. Исполнение И1, И3 |
ЛГТИ.407250.002РЭ1 |
* ** 1 шт. |
|
Руководство по эксплуатации. Часть 2. Исполнение И2 |
ЛГТИ.407250.002РЭ2 |
* ** 1 шт. |
|
Руководство по эксплуатации. Часть 3. Исполнение И4 |
ЛГТИ.407250.002РЭ3 |
* ** 1 шт. |
|
Внешняя антенна |
_ |
*** 1 шт. |
|
* По дополнительному заказу. * * Размещается в электронном виде на сайте изготовителя. В бумажном виде поставляется по запросу. * ** Для исполнения В1. | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1)
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ЛГТИ.407250.002ТУ Счетчики газа ультразвуковые ВК-У. Технические условия
