Колонки топливораздаточные LE
| Номер в ГРСИ РФ: | 95522-25 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | Leader Energy Technology (Zhengzhou) Co., Ltd, Китай |
Колонки топливораздаточные LE (далее по тексту - колонки) предназначены для измерения объема топлива (бензин, дизельное топливо, керосин) при их выдаче в баки транспортных средств или тару потребителя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95522-25 |
| Действует | по 21.05.2030 |
| Наименование | Колонки топливораздаточные |
| Модель | LE |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 73e5a22f-a457-6b47-23a0-db668abf2e94 |
Производитель / Заявитель
Leader Energy Technology (Zhengzhou) Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95522-25: Описание типа
2025-95522-25.pdf
|
Скачать | 505.4 КБ | |
|
95522-25: Методика поверки
2025-mp95522-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Колонки топливораздаточные LE (далее по тексту - колонки) предназначены для измерения объема топлива (бензин, дизельное топливо, керосин) при их выдаче в баки транспортных средств или тару потребителя.
Описание
Принцип действия колонок заключается в следующем: топливо из резервуара через всасывающий рукав при помощи насоса, подается в измеритель объема, из которого через рукав с раздаточным краном поступает в бак транспортного средства или тару потребителя. Измеритель объема полученные значения преобразует в электрические импульсы, поступающие в блок индикации и управления колонки, где на дисплее отображается количество отпущенного топлива, его цена, стоимость.
Колонки представляют собой единую конструкцию и состоят из следующих конструктивных элементов:
- Блок индикации и управления.
- Гидравлический отсек, состоящий из: измерителя объема топлива, генератор импульсов и всасывающего насоса.
Колонки изготавливаются в следующих исполнениях:
LE X1 X2 X3 X4, где LE - код предприятия-изготовителя;
X1 - конструкция колонки (см. рисунок 1):
32 - узкая;
50 - средняя широкая;
52 - расположение в шкафу;
56 - широкая;
X2 - тип насоса:
Z - зубчатый наружный насос;
C - комбинированный насос;
X3 - количество топливораздаточных пистолетов (от 1 до 8);
X4 - количество расходомеров (от 1 до 8).
Конструкция колонок обеспечивает возможность пломбирования частей, доступ к которым может привести к искажению результатов измерений.

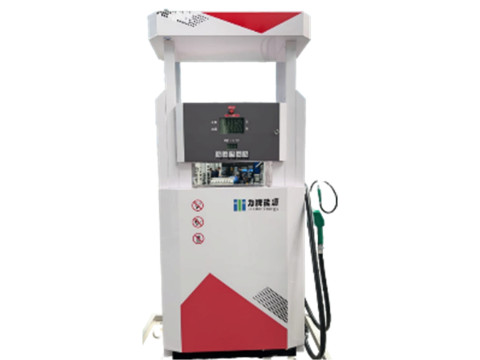

Общий вид колонок представлен на рисунке 1.
Серийные номера в виде арабских цифр наносятся на идентификационную табличку (рисунок 2) корпуса колонки методом пробивки, что обеспечивает идентификацию каждого образца СИ, а также сохранность номера во время всего срока эксплуатации.
Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим порядком проведения поверки, на пломбу измерителя объема. Корпус колонки запирается на замок, препятствующий доступу к внутренним частям колонки. Схема пломбировки и нанесение знака поверки представлены на рисунке 3.
Исполнение 32
Исполнение 50
Исполнение LE52
Исполнение LE56
Рисунок 1 - Общий вид колонок
Место нанесения знака утверждения типа
поверки
Место пломбировки и нанесения знака
Место нанесения серийного номера

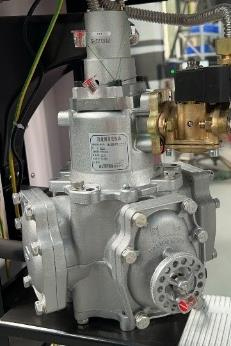

Рисунок 2 - Идентификационная табличка Рисунок 3 - Схема пломбировки и нанесение знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом объема отпускаемого топлива, вывод информации об объеме отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонок.
ПО записано в энергонезависимую память управляющего контроллера и защищено от изменений аппаратно с помощью средств блокировки. После включения блокировки контроллера чтение и модификация ПО невозможны даже на заводе - изготовителе. Юстировочные параметры хранятся в отдельном ПЗУ. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифрованном виде. Данные о ПО и режимах работы колонки отображаются на индикаторах колонки:
- О готовности колонки к отпуску топлива с указанием заданного количества, либо символов режима «до полного бака» (в режиме ожидания);
- О цене, количестве и стоимости отпущенного топлива (во время отпуска топлива);
- Показания суммарного счетчика устройства;
- Номер рукава, его сетевой адрес, режим работы и ID-номер;
- Коды возникающих ошибок (при возникновении ошибок).
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Mainboard Version |
|
Номер версии ПО |
33033100ХХХ1) |
|
1) «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный расход через один раздаточный рукав, л/мин |
50 |
|
Минимальный расход, л/мин, не более |
5 |
|
Минимальная доза выдачи, л/мин, не более |
5 |
|
Пределы допускаемой относительной погрешности измерений объёма, % |
±0,25 |
|
Примечание: допустимое отклонение расхода от номинального значения ±10 % | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина раздаточного рукава, м., не менее |
4,5 |
|
Условный проход (диаметр) подводящего трубопровода, мм., не менее |
22 |
|
Номинальное значение напряжения питания, В |
ппл + 10% 220-20% 380-10% |
|
Потребляемая мощность, Вт, не более |
1100 |
|
Цена деления указателя суммарного учёта, л (кг), не более |
0,01 |
|
Верхний предел показаний указателя разового учёта, л не менее |
99999,00 |
|
Верхний предел показаний указателя суммарного учёта, л (кг), не менее |
99999999,99 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -25 до +55 от 30 до 95 |
|
Габаритные размеры (ДхШ*В), мм, не более |
1950x810х2380 |
|
Масса, кг, не более |
400 |
|
Маркировка взрывозащиты |
1Ex IIB T4 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка до отказа, ч, не менее |
29200 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на идентификационную табличку колонки методом пробивки.
Комплектность
Таблица 5 - комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонка топливораздаточная |
LE |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Методы контроля и испытаний» документа Руководство по эксплуатации «Колонки топливораздаточные LE. РЭ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия Leader Energy Technology (Zhengzhou) Co.,Ltd. Колонки топливораздаточные LE.
