Блоки сбора информации БСИ-Х-ХХХХХ
| Номер в ГРСИ РФ: | 95525-25 |
|---|---|
| Производитель / заявитель: | ЗАО "АРТГАЗ", г.Москва |
Блоки сбора информации БСИ-Х-ХХХХХ (далее - контроллеры) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95525-25 |
| Действует | по 21.05.2030 |
| Наименование | Блоки сбора информации |
| Модель | БСИ-Х-ХХХХХ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 966b2362-630e-635e-f8a2-5cc107c2fc44 |
Производитель / Заявитель
Акционерное общество "АРТГАЗ" (АО "АРТГАЗ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95525-25: Описание типа
2025-95525-25.pdf
|
Скачать | 477.8 КБ | |
|
95525-25: Методика поверки
2025-mp95525-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Блоки сбора информации БСИ-Х-ХХХХХ (далее - контроллеры) предназначены для:
- измерений аналоговых унифицированных сигналов, опционно с протоколом HART от первичных измерительных преобразователей, в том числе, газоанализаторов, а также приема цифрового сигнала (RS-485 Modbus RTU/ASCII) от первичных измерительных преобразователей, имеющих соответствующий выходной сигнал;
- формирования электропитания постоянного напряжения 24 В для первичных измерительных преобразователей в том числе газоанализаторов, для соответствующей модификации формирование искробезопасного электропитания;
- приема дискретных сигналов (сухой контакт) с устройств, в том числе, газоанализаторов;
- передачи данных по интерфейсу RS-485 или опционно Ethernet в сеть АСУ ТП или систему телемеханики;
- коммутации внешних цепей релейными выходами.
Контроллеры также предназначены для работы в газоаналитических системах.
Описание
Принцип действия контроллеров основан на автоматическом непрерывном измерении электрических сигналов, поступающих через измерительные каналы от первичных измерительных преобразователей, преобразовании их в цифровой код, обработке результатов по заданному алгоритму.
Конструктивно контроллер выполнен либо в пластиковом корпусе для установки на DIN-рейку, либо в корпусе для установки в 19'' стойку. Контроллер может состоять из модуля контроллера (МП), модуля аналоговых входов (МАХ), модуля дискретных выходов (МДО), модуля дискретных входов (МДХ). МП включает в себя в зависимости от модификации от 1 до 8 внутренних модулей аналоговых входов, индикатор и от 1 до 4-х управляющих сигналов типа «сухой контакт».
Контроллеры выпускаются в различных модификациях в зависимости от набора составных частей и функций.
Структура обозначения модификаций контроллеров: БСИ-Х1-Х2Х3Х4Х5Х6, где:
Х1 - обозначает тип модуля: МП - модуль контроллера процессорный, включающий внутренние модули каналов, количеством от 1 до 8; МАХ - модуль канала; МДО - модуль дискретного выхода типа «сухой контакт», МДХ - модуль дискретных входов;
Х2 - обозначает тип корпуса: Д - установка на DIN-рейку; К - корпус в стойку 19”;
Х3 - для модуля МДО - наличие выходных управляющих реле, для модуля МД1 -наличие контроля входных дискретных сигналов: 0 - без выходных управляющих реле; 1 -наличие одного управляющих реле; 2 - наличие двух управляющих реле; 3 - наличие трех управляющих реле; 4 - наличие четырех управляющих реле;
Х4 - тип исполнения: 0 - общепромышленное исполнение; 1 - исполнение с наличием искробезопасных цепей питания;
Х5 - количество каналов сбора информации: 1 - один канал; 2 - два канала; 4 - четыре канала; 8 - восемь каналов, для модулей МД1 и МДО указывается 0;
X6 - исполнение с радиоканалом: 0 - без радиоканала; 1 - наличие радиоканала по отдельному заказу LoRaWan или NB-IoT.
Пример обозначения контроллера для установки на DIN-рейку, имеющего 3 управляющих реле, с искробезопасными выходными цепями питания, 8 внутренних модулей каналов, без радиоканала: «БСИ-МП-Д3180» ТУ 26.20.30.130-001-11425056-2024.
Пример обозначения модуля канала для подключения к БСИ-МП-ХХХХХ для установки на DIN-рейку, имеющего 3 управляющие реле, с искробезопасными выходными цепями питания, 2 контролируемых канала, без радиоканала: «БСИ-МА1-Д3120» ТУ 26.20.30.130-001-114250562024.
Пример обозначения модуля дискретного выхода для подключения к БСИ-МП-ХХХХХ для установки на DIN-рейку, имеющего управляющие реле в количестве 3 релейных выхода: «БСИ-МД0-Д3000» ТУ 26.20.30.130-001-11425056-2024.
Пример обозначения модуля дискретного выхода для подключения к БСИ-МП-ХХХХХ для установки на DIN-рейку, имеющего наличие контроля дискретных входов в количестве 3 каналов: «БСИ-МДI-Д3000» ТУ 26.20.30.130-001-11425056-2024.
Маркировка контроллера и каждого из установленных модулей каналов должна содержать:
- наименование предприятия-изготовителя;
- товарный знак предприятия-изготовителя;
- единый знак обращения на рынке государств членов Таможенного союза;
- наименование и обозначение типа и модификации;
- обозначение ТУ, по которым изготовлено СИ;
- обозначения уровня взрывозащиты и степени защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 для соответствующих модификаций;
- заводской номер;
- дату изготовления.
Для контроллеров БСИ-МП-ХХХХХ маркировка дополнительно должна содержать:
- параметры электропитания;
- диапазон температур эксплуатации.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на переднюю стенку контроллера и каждый установленный модуль типографским способом на маркировочную табличку, что обеспечивает идентификацию каждого контроллера (модуля) в течение всего срока эксплуатации.
Конструкцией контроллеров пломбирование не предусмотрено.
Нанесение знака поверки на контроллер не предусмотрено.

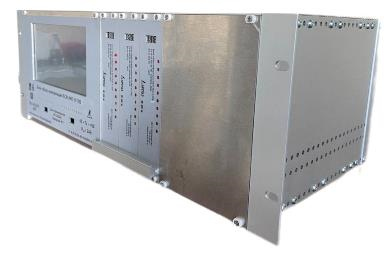

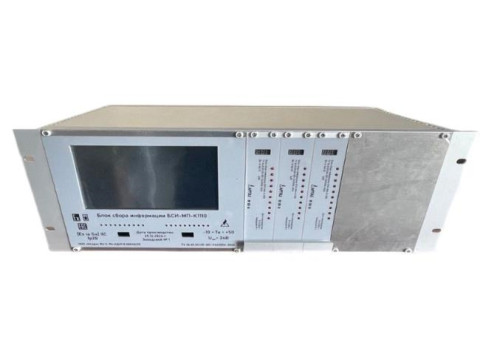

Общий вид контроллеров различных модификаций и места нанесения заводского номера представлены на рисунках 1 - 5.

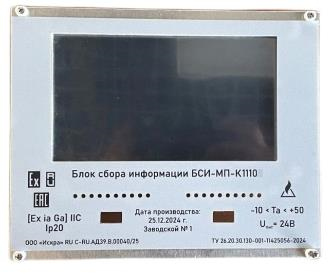

Рисунок 1 - Общий вид контроллеров БСИ-МП-КХХХХ с установленными модулями
Рисунок 2 - Место нанесения заводского номера контроллеров БСИ-МП-КХХХХ
Место нанесения
заводского номера
Рисунок 3 - Общий вид и место нанесения заводского номера контроллеров БСИ-МП-ДХХХХ
Место нанесения заводского номера
Рисунок 4 - Общий вид и место нанесения заводского номера модулей БСИ-МА1-КХХХХ, БСИ-МДО-КХХХХ, БСИ-МД1-КХХХХ
Рисунок 5 - Общий вид и место нанесения заводского номера модулей БСИ-МА1-ДХХХХ
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров является встроенным и метрологически значимым. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Контроллеры имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БСИ |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мА |
от 0,1 до 24 |
|
Пределы допускаемой основной погрешности: - в диапазоне измерений от 0,1 мА до 4 мА включ., абсолютная погрешность, мА; - в диапазоне измерений св. 4 мА до 24 мА включ., относительная погрешность, % |
± 0,008 ± 0,2 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
± 0,2 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности в диапазоне рабочих условий, на каждые 10 %, в долях от пределов допускаемой основной погрешности |
± 0,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания от источника постоянного тока, В |
24 ± 4 |
|
Потребляемая мощность контроллеров без учета подключения | |
|
периферийных устройств, Вт, не более: | |
|
- для БСИ-МП-ХХХ1Х; |
2 |
|
- для каждого дополнительного модуля контроля; |
1,5 |
|
- для БСИ-МА1-ХХХ1Х; |
1,5 |
|
- для БСИ-МА1-ХХХ2Х; |
3 |
|
- для БСИ-МА1-ХХХ4Х; |
6 |
|
- для БСИ-МД1-ХХХХХ; |
1,5 |
|
- для БСИ-МДО-ХХХХХ. |
1,5 |
|
Габаритные размеры (ШиринахДлина^Высота), мм, не более: | |
|
- Модуль процессорный БСИ-МП-ДХХХХ |
250x130x80 |
|
- Модуль каналов БСИ-МА1-ДХХХХ |
110x36x115 |
|
- Модуль дискретных выходов БСИ-МД1-ДХХХХ |
100x25x115 |
|
- Модуль дискретных входов БСИ-МДО-ДХХХХ |
100x25x115 |
|
- Модуль процессорный БСИ-МП-КХХХХ |
225x180x250 |
|
- Модуль каналов БСИ-МА1-КХХХХ |
180x40x250 |
|
- Модуль дискретных выходов БСИ-МД1-КХХХХ |
180x40x250 |
|
- Модуль дискретных входов БСИ-МДО-КХХХХ |
180x40x250 |
|
Масса, кг, не более, для модификаций: | |
|
- Модуль процессорный БСИ-МП-ДХХХХ |
1 |
|
- Модуль каналов БСИ-МА1-ДХХХХ |
0,2 |
|
- Модуль дискретных выходов БСИ-МД1-ДХХХХ |
0,2 |
|
- Модуль дискретных входов БСИ-МДО-ДХХХХ |
0,2 |
|
- Модуль процессорный БСИ-МП-КХХХХ |
2 |
|
- Модуль каналов БСИ-МА1-КХХХХ |
0,3 |
|
- Модуль дискретных выходов БСИ-МД1-КХХХХ |
0,3 |
|
- Модуль дискретных входов БСИ-МДО-КХХХХ |
0,3 |
|
Уровень и вид взрывозащиты для соответствующей модификации БСИ-Х-ХХ1ХХ |
[Ex ia Ga] IIC |
|
Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) |
IP20 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность при температуре +35 °С (без конденсации влаги), %, не более; - атмосферное давление, кПа |
от -10 до +50 95 от 87,8 до 119,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ (на канал), ч |
30 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блок сбора информации |
БСИ-Х-ХХХХХ |
1 |
|
Руководство по эксплуатации |
26.20.30.130-001-11425056-2024 РЭ |
12 |
|
Носитель с программным обеспечением |
БСИ 1.3 |
11 |
|
Паспорт |
26.20.30.130-001-11425056-2024 ПС |
1 |
|
Потребительская упаковка |
_ |
1 |
|
Методика поверки |
_ |
12 |
|
Примечания: 1 по отдельному заказу; 2 1 экз. на поставку | ||
Сведения о методах измерений
приведены в разделе 2 «Эксплуатация контроллера» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов;
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь «i»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А»;
ТУ 26.20.30.130-001-11425056-2024 Блоки сбора информации БСИ-Х-ХХХХХ. Технические условия.
