Система компьютерная измерительно-регистрирующая ТРН-23112
| Номер в ГРСИ РФ: | 95526-25 |
|---|---|
| Производитель / заявитель: | ООО "НПЦ "Самара", г. Самара |
Система компьютерная измерительно-регистрирующая ТРН-23112
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95526-25 | ||||||
| Наименование | Система компьютерная измерительно-регистрирующая | ||||||
| Модель | ТРН-23112 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7a4d256b-8d45-bc29-317d-1dc9ecb18b3a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственный центр "Самара" (ООО "НПЦ "Самара"), г. Самара
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95526-25: Описание типа
2025-95526-25.pdf
|
Скачать | 1.1 MБ | |
|
95526-25: Методика поверки
2025-mp95526-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Система компьютерная измерительно-регистрирующая ТРН-23112 (далее - система) предназначена для измерений виброскорости, избыточного давления, расхода испытательной среды, температуры испытательной среды, массы испытательной среды, а также преобразования силы постоянного электрического тока в значения физических величин.
Описание
Принцип действия системы основан на непрерывном измерении, преобразовании и обработке при помощи программируемого логического контроллера ПЛК110 (далее -ПЛК) и модулей аналогового ввода МВ110 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 51291-12) (далее - МВ110) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).
Система осуществляет измерение параметров технологического процесса следующим образом:
- первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА и цифровые сигналы (RS-485);
- аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы модулей МВ110-220.8АС (далее - МВ110-220.8АС) и далее на входы ПЛК;
- цифровые сигналы (RS-485) от первичных ИП поступают на входы ПЛК.
Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных системы.
В состав системы, применяемые в качестве первичных ИП ИК, входят:
- датчики давления МИДА-13П (далее - МИДА) (регистрационный номер 17636-17);
- термопреобразователи сопротивления ДТС (далее -ДТС) (регистрационный номер 28354-10);
- расходомеры-счетчики жидкости «РВШ-ТА» (далее - РВШ-ТА) (регистрационный номер 78390-20);
- весы лабораторные ВК (далее - весы) (регистрационный номер 48026-11);
- модули контрольно-измерительные КИМ 8108 (далее - КИМ 8108) (регистрационный номер 87469-22);
- акселерометры пьезоэлектрические ВС (далее - акселерометры) (регистрационный номер 90793-23) в комплекте с модулем контрольно-измерительные КИМ 8108 (далее - КИМ 8108) (регистрационный номер 87469-22).

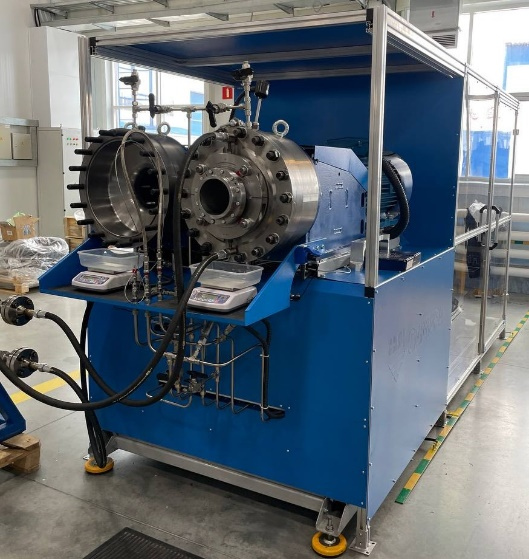

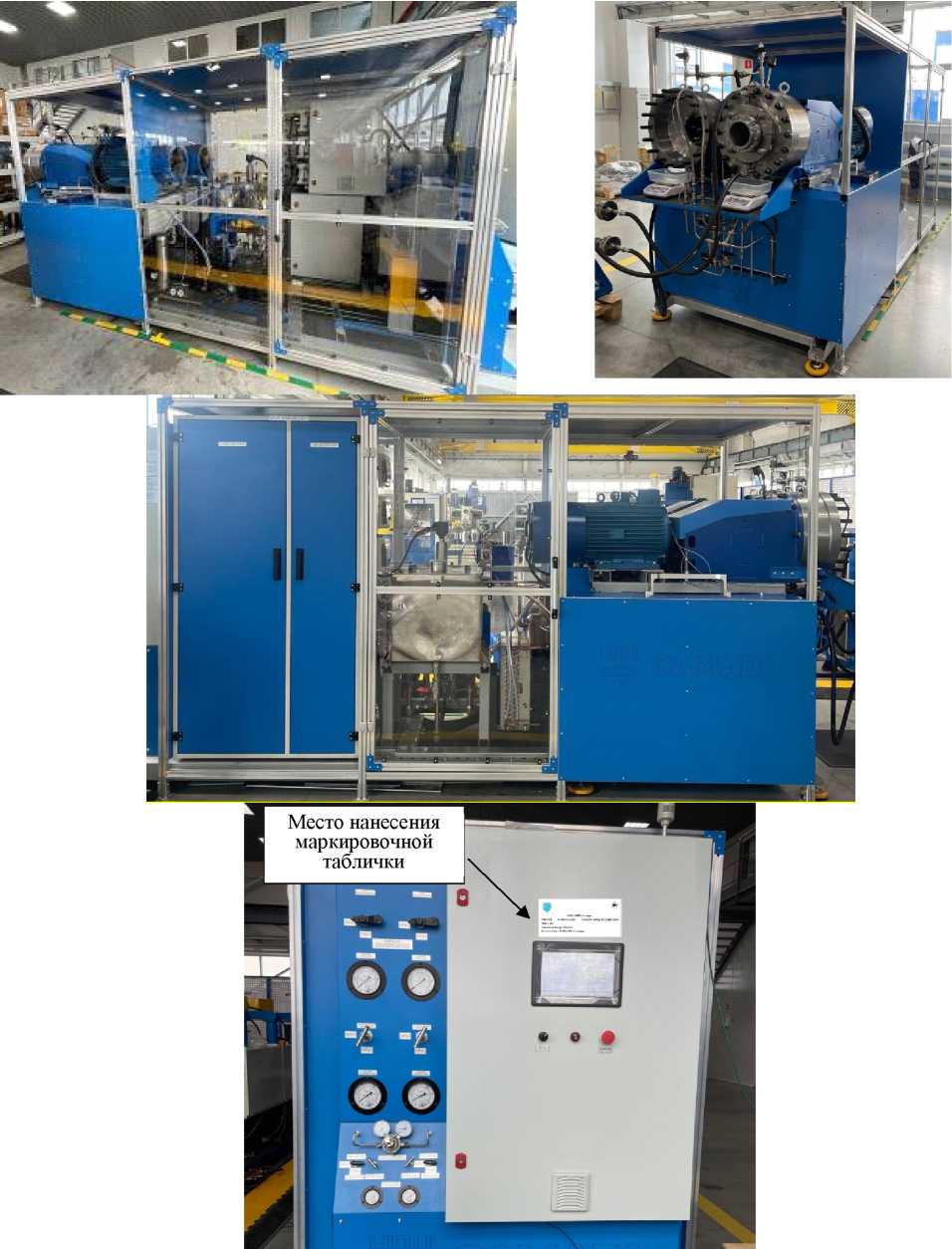

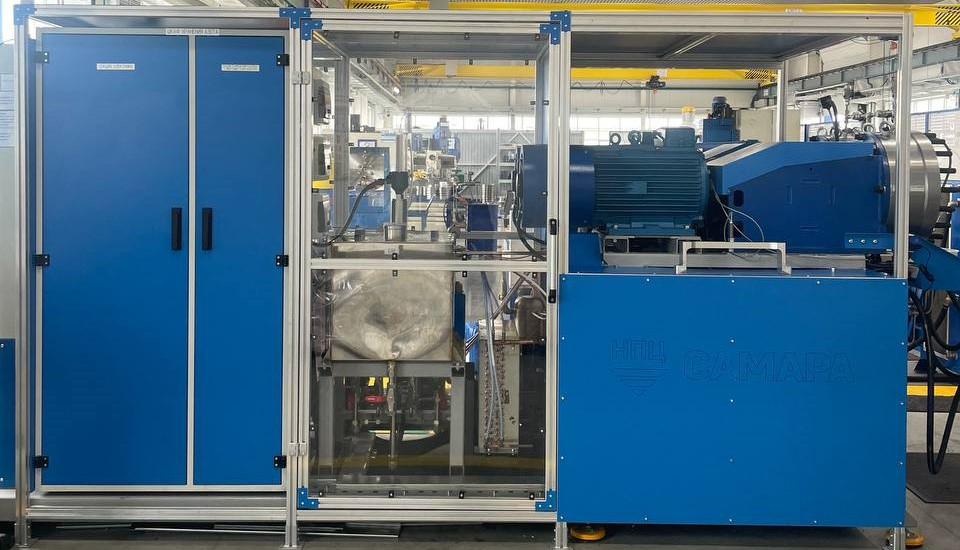

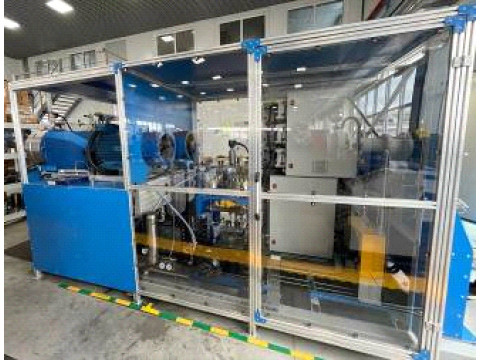

Общий вид системы представлен на рисунке 1.

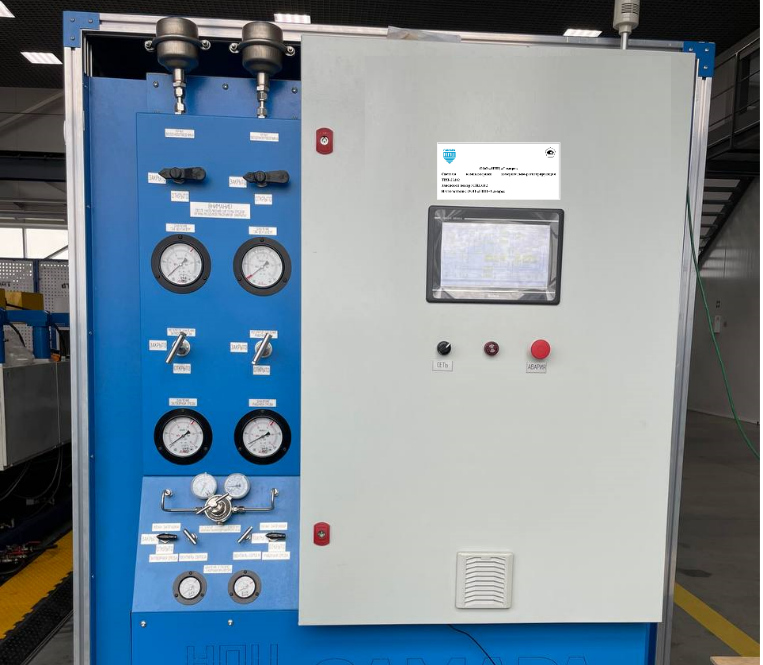

Место нанесения маркировочной таблички
Рисунок 1 - Общий вид системы
К настоящему типу средства измерений относится система с заводским номером СИ23112.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв кириллицы, нанесен на маркировочную табличку корпуса системы. Общий вид маркировочной таблички представлен на рисунке 2.
Нанесение знака поверки на систему не предусмотрено.
Пломбирование системы не предусмотрено.
ООО «НПЦ «Самара»
Система компьютерная измерительно-регистрирующая
ТРН-23112
Заводской номер: СИ23112
