Счетчики холодной и горячей воды крыльчатые МИРТЕК-72-РУ
| Номер в ГРСИ РФ: | 95527-25 |
|---|---|
| Производитель / заявитель: | ООО "МИРТЕК", г.Таганрог |
Счетчики холодной и горячей воды крыльчатые МИРТЕК-72-РУ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.3684-21 и воды в системах горячего водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95527-25 |
| Действует | по 21.05.2030 |
| Наименование | Счетчики холодной и горячей воды крыльчатые |
| Модель | МИРТЕК-72-РУ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5ec7cf3c-397b-336a-a221-3a522d979685 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК"), г. Таганрог Ростовской обл.
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 300 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95527-25: Описание типа
2025-95527-25.pdf
|
Скачать | 204 КБ | |
|
95527-25: Методика поверки
2025-mp95527-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые МИРТЕК-72-РУ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.3684-21 и воды в системах горячего водоснабжения.
Описание
Конструктивно счетчики состоят из герметичного металлического корпуса (проточной части) и электронного вычислительного устройства, включающего в себя электронный блок с жидкокристаллическим индикатором, которые соединяются пластиковым пломбировочным кольцом. Измерительный механизм внутри металлического корпуса включает в себя пластиковую крыльчатку, закрепленную в измерительной камере проточной части корпуса. Проточная часть отделена от электронного вычислительного устройства уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. Измерительный узел электронного вычислительного устройства находится на одной оси с главной крыльчаткой. Поток воды через фильтр подается в корпус счетчика и поступает в измерительную камеру. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения чувствительного элемента в счетный механизм осуществляется при помощи магнитной связи. Таким образом, магнитная муфта передает вращение от крыльчатки к электронному вычислительному устройству.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Скорость вращения крыльчатки пропорциональна расходу воды, а количество оборотов пропорционально прошедшему через счетчик объему воды.
Счетчики изготовлены из материалов, устойчивых к коррозии. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды и стойких к ее воздействию в пределах диапазона температур измеряемой среды.
Счетчики устанавливаются в трубопроводе в горизонтальном или вертикальном положениях, что соответствует при установке в горизонтальном положении (циферблатом вверх) метрологическому классу С и В, а в вертикальном положении - классу А по ГОСТ Р 50193.1-92.
Счетчики выпускаются различных модификаций, отличающихся номинальным диаметром, метрологическим классом, интерфейсом связи, дополнительными функциями, температурным диапазоном, в соответствии с представленной структурой обозначений:
CD CD CD @ CD CD CD CD
МИРТЕК-72-РУ - □ □- □ - □ □ □ □ □ □ □ □ - □ - □□- □ □ - □
< 1; Тип счетчика
Диаметр номинальный (DN)
15 - 15 мм _ 20 - 20 мм
\ М Метрологический класс
A - класс A по ГОСТ Р 50193.1-92
B - класс B по ГОСТ Р 50193.1-92
C - класс C по ГОСТ Р 50193.1-92
<4; Интерфейс связи
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует
<5; Дополнительные функции
H - датчик магнитного поля
O - оптический порт
Q - дискретный выход
Т - импульсный выход
V - электронная пломба
(Нет символа) - дополнительные функции отсутствуют
-.6; Признак температурного диапазона измеряемой воды (допускается не указывать)
ВХ - холодная вода
ВГ - горячая вода
\ М Модификация электронного вычислительного устройства
D1 - модификация 1
D2 - модификация 2
Номер исполнения счетчика
n - число, обозначающее исполнение счетчика (для исполнения 1 номер допускается не указывать).
Исполнение не связано с метрологическими характеристиками счетчика.
Знак поверки наносится на свинцовую или пластмассовую пломбу, закрепляемую на корпусе счетчика, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенной сквозь отверстия в кольце.
Заводской номер представляет собой цифровое и (или) буквенно-цифровое обозначение по системе нумерации предприятия-изготовителя, состоящее из арабских цифр и букв латинского алфавита, и наносится с помощью наклейки, или способом лазерной печати, или иным способом на лицевую панель счетчика.
Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается неразборной конструкцией электронного блока, и (или) защитным кольцом, с помощью которого счетный механизм крепится к корпусу
(проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения. Защита от несанкционированного доступа также обеспечивается пломбировкой счетного механизма.
Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака поверки, знака утверждения типа, заводского номера приведен на рисунках 1 - 2.
Возможно использование различных цветов внутренних элементов счетчиков, корпуса, уплотнительного (защитного) кольца.

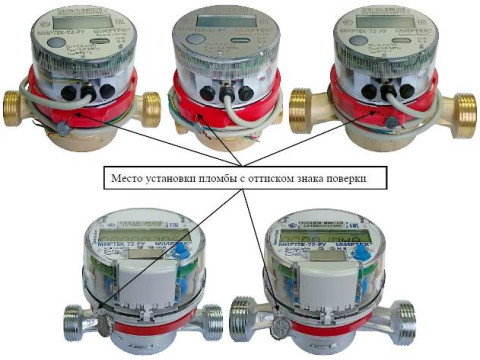

Рисунок 1 - Общий вид счетчиков и места установки пломб с оттиском знака поверки
Рисунок 2 - Общий вид лицевой части индикаторного устройства счетчика с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части. ПО записывается в устройство на стадии его производства.
ПО счетчиков является встроенным, располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Энергонезависимая память предназначена также для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MTG1, MTG3 1) |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.х, 2.хх 1) 2) |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
1) Для счетчиков с символами «D1» в обозначении - MTG3, для счетчиков с символами «D2» в обозначении - MTG1 2) Номер версии ПО состоит из одной цифры номера версии метрологически значимой части, и одной или двух цифр номера версии метрологически незначимой части, разделённых точкой, где каждый символ «х» может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Диаметр номинальный (DN) |
15 |
20 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 1) |
А |
В |
C |
А |
В |
C |
|
Наименьший расход воды Qmin, м3/ч |
0,0 6 |
0,03 |
0,01 5 |
0,1 |
0,05 |
0,02 5 |
|
Переходный расход воды Qt, м3/ч |
0,1 5 |
0,12 |
0,02 25 |
0,2 5 |
0,2 |
0,03 75 |
|
Номинальный расход воды Qn, м3/ч |
1,5 |
2,5 | ||||
|
Наибольший расход воды Qmax, м3/ч |
3 |
5 | ||||
|
Порог чувствительности, м3/ч, не более |
0,0 3 |
0,01 5 |
0,00 75 |
0,0 5 |
0,02 5 |
0,01 25 |
|
Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - Qmin < Q < Qt - Qt< Q < Qmax |
±5,0 ±2,0 | |||||
|
1) A - при вертикальном и наклонном монтаже счетчиков B, C - при горизонтальном монтаже счетчиков | ||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Диаметр номинальный (DN) |
15 |
20 |
|
Потеря давления при наибольшем расходе измеряемой среды, МПа (кгс/см2), не более |
0,1 (1) | |
|
Давление измеряемой среды, МПа (кгс/см2), не более |
1,6 (16) | |
|
Диапазон температур измеряемой среды, °С - для счетчиков холодной воды (ВХ) - для счетчиков горячей воды (ВГ) |
от +5 до +50 от +5 до +95 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
110 87 91 |
130 87 95 |
|
Масса, кг, не более |
0,6 |
0,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа |
от +5 до +50 от 5 до 98 от 84 до 106,7 | |
Таблица 4 - Параметры надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
110000 |
Знак утверждения типа
наносится на лицевую часть индикаторного устройства счетчика способом лазерной печати или иным способом и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной (горячей) воды крыльчатый |
МИРТЕК-72-РУ |
1 шт. |
|
Паспорт |
МИРТ.407223.001ПС |
1 экз. |
|
Руководство по эксплуатации 1) |
МИРТ.407223.001РЭ |
1 экз. |
|
Комплект монтажный 2) |
_ |
1 шт. |
|
Упаковка (потребительская тара) |
_ |
1 шт. |
|
1) В электронном виде на официальном сайте производителя mirtekgroup.com 2) По заказу | ||
Сведения о методах измерений
приведены в разделе 1.2 «Сведения о методиках (методах) измерений» руководства по эксплуатации МИРТ.407223.001РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1-я);
ГОСТ 6019-83 «Счетчики холодной воды крыльчатые. Общие технические условия»;
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия»;
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования»;
ГОСТ Р 50193.2-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке»;
ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»;
МИРТ.407223.001ТУ «Счетчики холодной и горячей воды крыльчатые МИРТЕК-72-РУ. Технические условия».
