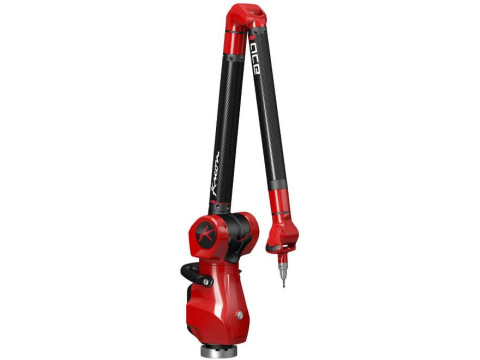

Машины координатно-измерительные портативные KREON

Машины координатно-измерительные портативные KREON (Фото 2)

Машины координатно-измерительные портативные KREON (Фото 3)

Машины координатно-измерительные портативные KREON (Фото 4)

Номер в ГРСИ РФ:	95528-25
Производитель / заявитель:	Фирма "Kreon Technologies", Франция

Скачать

	95528-25: Описание типа 2025-95528-25.pdf	Скачать	1.2 MБ
	95528-25: Методика поверки 2025-mp95528-25.pdf	Скачать	2.6 MБ

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Поверка

Машины координатно-измерительные портативные KREON поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Машины координатно-измерительные портативные KREON (далее - КИМ) предназначены для измерений геометрических параметров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.

Информация по Госреестру

Основные данные
Номер по Госреестру	95528-25
Действует	по 21.05.2030
Наименование	Машины координатно-измерительные портативные
Модель	KREON
Характер производства	Серийное
Идентификатор записи ФИФ ОЕИ	10173538-132e-d57d-6330-25dca2a1d206

Производитель / Заявитель

KREON Technologies, Франция

Поверка

Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	4 Показать результаты
Найдено поверителей	1 Показать поверителей
Успешных поверок (СИ пригодно)	4 (100%)
Неуспешных поверок (СИ непригодно)	0 (0 %)
Актуальность информации	21.12.2025

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Машины координатно-измерительные портативные KREON поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

	95528-25: Описание типа 2025-95528-25.pdf	Скачать	1.2 MБ
	95528-25: Методика поверки 2025-mp95528-25.pdf	Скачать	2.6 MБ

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.

Конструктивно КИМ состоит из шарнирно соединенных между собой частей (колен), смонтированных на специальных монтажных основаниях, противовеса, компьютерного блока управления и источника питания.

В качестве измерительных головок используются головки Renishaw с набором щупов разного диаметра и формы, а также бесконтактные лазерные сканирующие головки (далее - лазерные сканеры). КИМ имеют встроенную систему температурной компенсации. Измерения производятся в ручном режиме.

При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

КИМ изготавливаются в двух модификациях: KREON ACE и KREON ACE+. В каждой модификации выпускается ряд моделей, отличающихся между собой количеством осей, метрологическими и некоторыми техническими характеристиками:

- модификация KREON ACE включает в себя семь моделей с шестью осями вращения: KREON ACE-6-20, KREON ACE-6-25, KREON ACE-6-30, KREON ACE-6-35, KREON ACE-6-40, KREON ACE-6-45, KREON ACE-6-50 и семь моделей с семью осями вращения: KREON ACE-7-20, KREON ACE-7-25, KREON ACE-7-30, KREON ACE-7-35, KREON ACE-7-40, KREON ACE-7-45, KREON ACE-7-50

- модификация KREON ACE+ включает в себя пять моделей с шестью осями вращения: KREON ACE+6-25, KREON ACE+6-30, KREON ACE+6-35, KREON ACE+6-40, KREON ACE+6-45 и пять моделей с семью осями вращения: KREON ACE+7-25, KREON ACE+7-30, KREON ACE+7-35, KREON ACE+7-40, KREON ACE+7-45.

КИМ с шестью осями вращения выпускаются только с контактными щупами. КИМ с семью осями вращения выпускаются с контактными щупами и дополнительно могут комплектоваться лазерными сканерами Zephyr II Blue, Zephyr III 50, Zephyr III 150, Skyline EYES, Skyline WIDE, Skyline OPEN.

КИМ имеют степень защиты от пыли и влаги IP51 в соответствии с ГОСТ 14254-2015.

В процессе эксплуатации КИМ не предусматривает внешних механических и электронных регулировок. Пломбирование КИМ не производится.

Серийный номер КИМ в буквенно-числовом формате указывается типографским способом на маркировочной наклейке, расположенной в основании КИМ.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин координатно-измерительных портативных KREON представлен на рисунке 1.

Общий вид лазерных сканеров представлен на рисунке 2.

Общий вид маркировочной наклейки с местом указания серийного номера представлен на рисунке 3.

а) б)

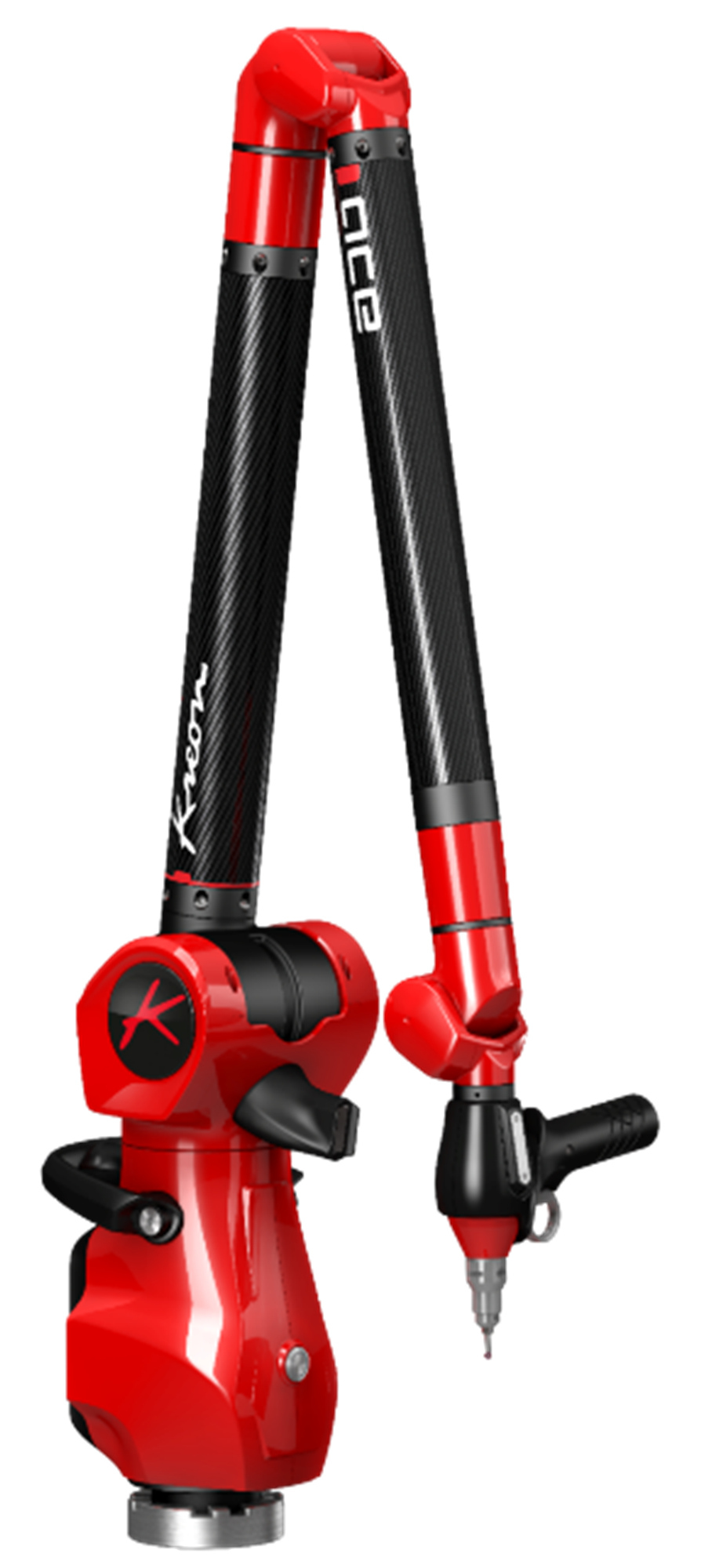

Рисунок 1 - Общий вид машин координатно-измерительных портативных KREON: а) с 6 осями вращения; б) с 7 осями вращения.

а)

б)

в)

г)

д)

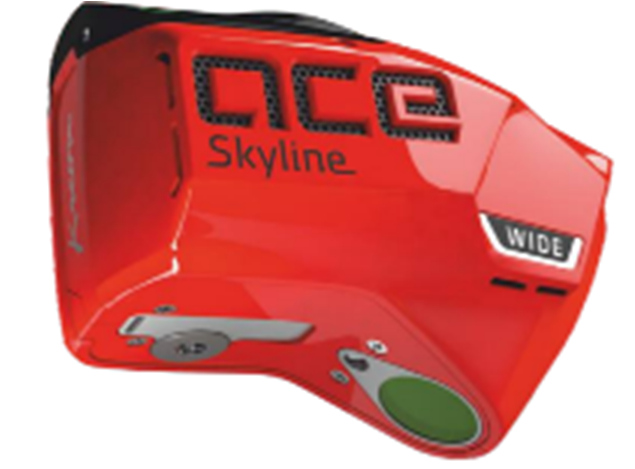

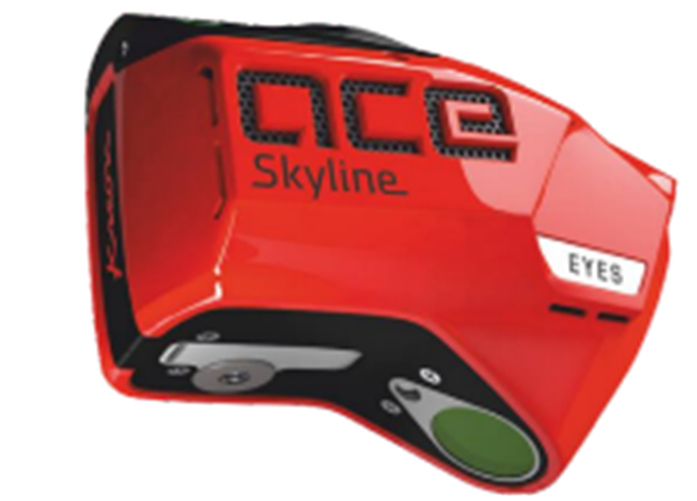

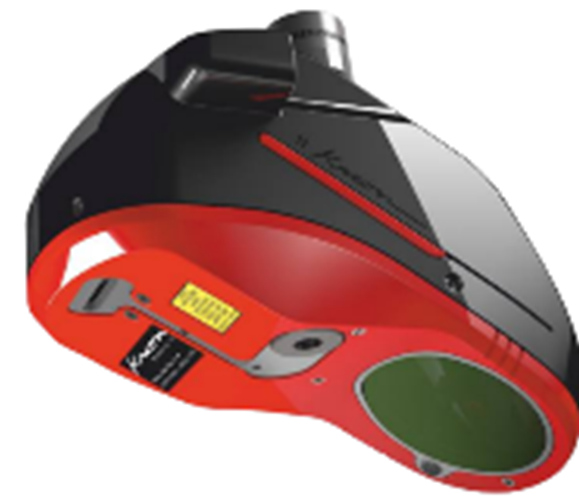

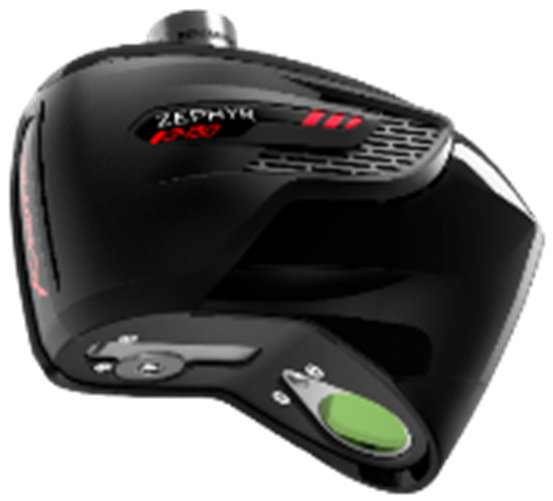

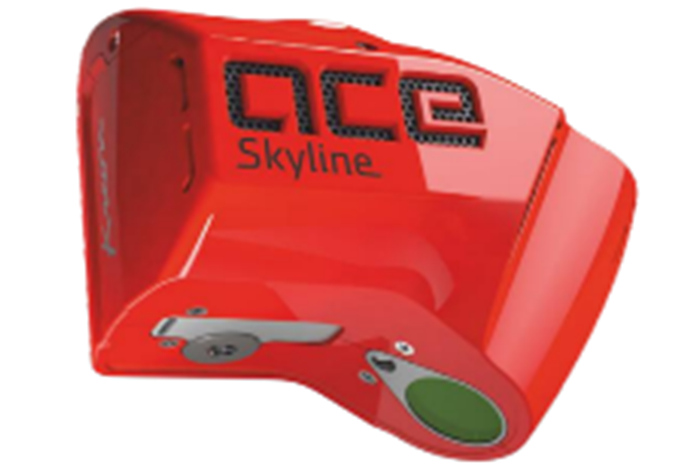

Рисунок 2 - Общий вид лазерных сканеров моделей:

а) Zephyr II Blue, б) Zephyr III 150, в) Zephyr III 50, г) Skyline EYES, д) Skyline WIDE, е) Skyline OPEN

е)

Место нанесения маркировочной наклейки с серийным номером

MADE I ГГ

FRANCE а

Model; АСЕ-7-30

S/N: АСЕ-7-30-1149 R' ision: 11 Manufactured; 09-03-2022

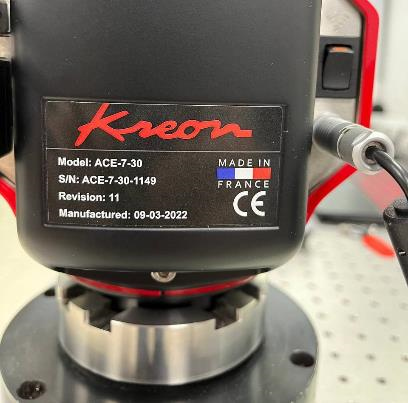

Рисунок 3 - Общий вид маркировочной наклейки с местом указания серийного номера

Программное обеспечение

Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО), «KreonArm WIZARD», «ZENITH by Kreon», «POLYGONIA», «PolyWorks», «Metrolog X4», «Geomagic», «Spatial Analyzer», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентиф икационные данные (признаки)	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО
Значение	KreonArm WIZARD	4.4.6.X	-
	ZENITH by Kreon	20.1.X	-
	POLYGONIA	3.3.3.X	-
	PolyWorks	20XX	-
	Metrolog X4	V1X	-
	Geomagic	V1X	-
	Spatial Analyzer	20XX.X	-

Технические характеристики

Таблица 2 - Метрологические характеристики КИМ модификации KREON АСЕ с б осями вращения

Наименование характеристики	Значение
Модель	KREON АСЕ-6-20	KREON АСЕ-6-25	KREON АСЕ-6-30	KREON АСЕ-6-35	KREON АСЕ-6-40	KREON АСЕ-6-45	KREON АСЕ-6-50
Диапазон измерений, м	от 0 до 2	от 0 до 2,5	от 0 до 3	от 0 до 3,5	от 0 до 4	от 0 до 4,5	от 0 до 5
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм	±0,023	±0,028	±0,042	±0,055	±0,067	±0,080	±0,120
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм	±0,030	±0,035	±0,052	±0,068	±0,085	±0,100	±0,115
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм	±0,008	±0,010	±0,015	±0,020	±0,024	±0,028	±0,040
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм	±0,016	±0,019	±0,028	±0,037	±0,043	±0,048	±0,060
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C

Таблица 3 - Метрологические характеристики КИМ модификации KREON АСЕ+ с 6 осями вращения

Наименование характеристики	Значение
Модель	KREON АСЕ+6-25	KREON АСЕ±6-30	KREON АСЕ±6-35	KREON АСЕ±6-40	KREON АСЕ±6-45
Диапазон измерений, м	от 0 до 2,5	от 0 до 3	от 0 до 3,5	от 0 до 4	от 0 до 4,5
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм	±0,026	±0,039	±0,052	±0,063	±0,073
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм	±0,032	±0,047	±0,063	±0,079	±0,093
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм	±0,009	±0,014	±0,017	±0,022	±0,025
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм	±0,017	±0,024	±0,031	±0,038	±0,043
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C

Таблица 4 - Метрологические характеристики КИМ модификации KREON АСЕ с 7 осями вращения

Наименование характеристики	Значение
Модель	KREON АСЕ-7-20	KREON АСЕ-7-25	KREON АСЕ-7-30	KREON АСЕ-7-35	KREON АСЕ-7-40	KREON АСЕ-7-45	KREON АСЕ-7-50
Диапазон измерений, м	от 0 до 2	от 0 до 2,5	от 0 до 3	от 0 до 3,5	от 0 до 4	от 0 до 4,5	от 0 до 5
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм	±0,029	±0,031	±0,057	±0,069	±0,083	±0,112	±0,140
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм	±0,038	±0,048	±0,081	±0,095	±0,115	±0,125	±0,135
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм	±0,010	±0,012	±0,020	±0,024	±0,029	±0,045	±0,060
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм	±0,020	±0,024	±0,035	±0,041	±0,048	±0,060	±0,075
Повторяемость результата измерений координат точки при измерениях по сфере лазерным сканером*, мм:
- Skyline EYES	0,040	0,046	0,061	0,076	0,088	0,120	0,140
- Skyline WIDE	0,044	0,048	0,063	0,079	0,091	0,130	0,155
- Skyline OPEN	0,046	0,052	0,065	0,081	0,102	0,132	0,160
- Zephyr II Blue	0,040	0,046	0,062	0,077	0,090	0,123	0,145
- Zephyr III 50	0,038	0,044	0,058	0,072	0,083	0,110	0,129
-Zephyr III 150	0,043	0,047	0,061	0,077	0,088	0,126	0,150
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C

Таблица 5 - Метрологические характеристики КИМ модификации KREON АСЕ+ с 7 осями вращения

Наименование характеристики	Значение
Модель	KREON АСЕ+7-25	KREON АСЕ±7-30	KREON АСЕ±7-35	KREON АСЕ±7-40	KREON АСЕ±7-45
Диапазон измерений, м	от 0 до 2,5	от 0 до 3	от 0 до 3,5	от 0 до 4	от 0 до 4,5
Пределы допускаемой абсолютной погрешности линейных измерений при измерениях контактным датчиком*, мм	±0,029	±0,052	±0,063	±0,076	±0,103
Повторяемость результата измерений координат точки при измерениях по сфере контактным датчиком*, мм	±0,044	±0,074	±0,089	±0,105	±0,114
Пределы допускаемой абсолютной погрешности измерений при измерении диаметра сферы контактным датчиком*, мм	±0,011	±0,017	±0,021	±0,026	±0,040
Пределы допускаемой абсолютной погрешности измерений формы сферы при измерениях контактным датчиком*, мм	±0,022	±0,030	±0,037	±0,042	±0,051
Повторяемость результата измерений координат точки при измерениях по сфере лазерным сканером*, мм:
- Skyline EYES	0,042	0,052	0,066	0,077	0,095
- Skyline WIDE	0,044	0,056	0,071	0,081	0,104
- Zephyr II Blue	0,042	0,052	0,067	0,079	0,098
- Zephyr III 50	0,040	0,050	0,064	0,075	0,092
-Zephyr III 150	0,043	0,055	0,069	0,078	0,101
Примечание: *- при температуре окружающего воздуха от +16,5 °C до +23,5 °C

Таблица 6 - Основные технические характеристики

Модель	Наименование характеристики
Модель	Г абаритные размеры (максимальная общая длина сегментов), мм, не более	Масса, кг, не более
KREON ACE-7-20	1000	11,9
KREON ACE-7-25	1250	12,0
KREON ACE+7-25	1250	12,0
KREON ACE-7-30	1500	12,1
KREON ACE+7-30	1500	12,1
KREON ACE-7-35	1750	12,2
KREON ACE+7-35	1750	12,2
KREON ACE-7-40	2000	12,3
KREON ACE+7-40	2000	12,3
KREON ACE-7-45	2250	12,4
KREON ACE+7-45	2250	12,4
KREON ACE-7-50	2500	12,5
KREON ACE-6-20	1000	11,4
KREON ACE-6-25	1250	11,5
KREON ACE+6-25	1250	11,5
KREON ACE-6-30	1500	11,6
KREON ACE+6-30	1500	11,6
KREON ACE-6-35	1750	11,7
KREON ACE+6-35	1750	11,7
KREON ACE-6-40	2000	11,8
KREON ACE+6-40	2000	11,8
KREON ACE-6-45	2250	11,9
KREON ACE+6-45	2250	11,9
KREON ACE-6-50	2500	12,0

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, без конденсата, %, не более Отепень пылевлагозащиты

от +5 до +50 95 IP51

Тип электропитания:

Внешний:

Напряжение питания переменного тока, В

Частота переменного тока, Г ц Автономный:

от 100 до 250 50/60 встроенный Li-Ion аккумулятор

Таблица 8 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	7
Средняя наработка на отказ, ч	30000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина координатно-измерительная портативная	KREON	1 шт.
PAA1-адаптор с шариковым щупом, 6 мм	-	1 шт.
Блок питания, 18 В	-	1 шт.
Кабель питания, 2 м	-	1 шт.
Основание с резьбовым креплением 3 %’’-8	-	1 шт.
USB кабель, 3 м	-	1 шт.
USB накопитель с программным обеспечением	-	1 шт.
Лазерный сканер	-	По заказу
Комплект ключей	-	1 компл.
Комплект для калибровки контактного датчика	-	1 компл.
Комплект винтов	-	1 компл.
Транспортировочный кейс на колёсиках	-	1 шт.
USB ключ-заглушка	-	1 шт.
Руководство по эксплуатации	«Машины координатно измерительные портативные KREON. Руководство по эксплуатации»	1 экз.
Паспорт	«Машина координатно измерительная портативная KREON»	1 экз.
Методика поверки	-	1 экз.

Сведения о методах измерений

приведены в разделе 8 «Ежедневное использование» «Машины координатно-измерительные портативные KREON. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

«Стандарт предприятия. Машины координатно-измерительные портативные KREON».
