Анализаторы мультигазовые АМГ-06
| Номер в ГРСИ РФ: | 95537-25 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Тритон-ЭлектроникС", г.Екатеринбург |
Анализаторы мультигазовые АМГ-06 (далее по тексту - анализаторы) предназначены д ля непрерывного неинвазивного мониторинга и измерений объемной доли углекислого газа (СО2).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95537-25 |
| Действует | по 21.05.2030 |
| Наименование | Анализаторы мультигазовые |
| Модель | АМГ-06 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1218ae1d-c9b5-28b7-f9e2-dd0ecdc1e011 |
Производитель / Заявитель
Общество с ограниченной ответственностью фирма "Тритон-ЭлектроникС" (ООО фирма "Тритон-ЭлектроникС"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95537-25: Описание типа
2025-95537-25.pdf
|
Скачать | 636.3 КБ | |
|
95537-25: Методика поверки
2025-mp95537-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Анализаторы мультигазовые АМГ-06 (далее по тексту - анализаторы) предназначены д ля непрерывного неинвазивного мониторинга и измерений объемной доли углекислого газа (СО2).
Описание
Принцип действия анализаторов основан на методе инфракрасной спектрофотометрии. В измерительной камере с одной стороны с помощью излучателей формируется свет с длинами волн 4,2 мкм, 7,85 мкм и 8,3 мкм и заданной энергией. Свет проходит через газовую смесь, поступающую в измерительную камеру. На стороне противоположной излучателям происходит измерение энергии прошедшего через газовую смесь света. Рассчитывается разность между заданной энергией излучателей и энергией принятой датчиком после пропускания света через газовую смесь. Данная величина характеризует поглощение энергии света и является ключевым элементом для расчета измеряемых параметров.
Объемная доля CO2 рассчитывается из парциального давления с использованием атмосферного давления. Объемная доля газа в конце выдоха (выдыхаемого газа) рассчитывается с помощью программного обеспечения (далее по тексту - ПО), основанного на анализе формы капнограммы.
Конструктивно анализаторы выполнены в виде моноблока. На лицевой панели анализаторов расположены ёмкостный TFT дисплей, на котором отображаются измеряемые данные в виде цифр и графиков, а также вся информация, необходимая для управления режимами; кнопка включения/выключения питания.
На боковой панели анализаторов расположены разъемы для подключения адаптера питания, порт выхода газа и разъем RS232.
Нанесение знака поверки на анализаторы не предусмотрено. Серийный номер состоит из буквенно-цифрового обозначения и наносится методом печати на наклейку, прикрепленную с обратной стороны корпуса анализаторов.
Пломбирование от несанкционированного доступа осуществляется путём нанесения защитной наклейки на винт крепления корпуса.
Общий вид анализаторов представлен на рисунке 1. Место нанесения знака утверждения типа и серийного номера представлено на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

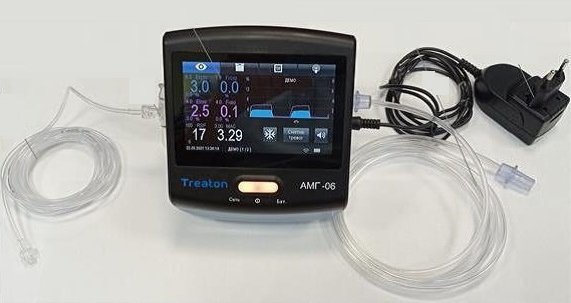

Рисунок 1 - Общий вид анализаторов
Б
Рисунок 3 - Схема пломбировки от несанкционированного доступа (В)

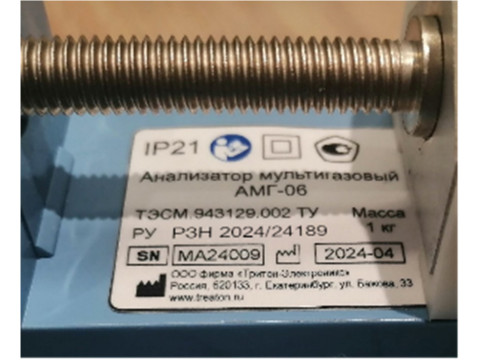

Рисунок 2 - Места нанесения знака утверждения типа (А) и серийного номера (Б)
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Версия ПО модуля индикации |
не ниже 00.00.07 |
|
Версия ПО измерительного модуля |
не ниже 03.04.09 |
|
Версия ПО микроконтроллера управления питанием |
не ниже 03.02.04 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли углекислого газа (СО2), % |
от 0 до 15 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли СО2, % |
±(0,08-К+0,43) |
|
Примечание - К - измеренное значение объемной доли углекислого газа, % | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы монитора (до списания), лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ШхВхГ), мм, не более |
170x155x145 |
|
Масса (с адаптером питания, влагоотделителем, пробоотборной трубкой, трубкой возврата газа), кг, не более |
2,5 |
|
Напряжение питания, В |
от 100 до 240 |
|
Частота питающей сети, Гц |
50/60 |
|
Максимальная потребляемая мощность, В^А, не более |
35 |
|
Время работы от полностью заряженной встроенной аккумуляторной батареи, ч, не менее |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре воздуха 25 °C), % - атмосферное давление, мм рт. ст. (кПа) |
от +10 до +35 от 40 до 80 от 630 до 800 (от 84,0 до 106,7) |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом и на табличку маркировки анализатора, расположенную на тыльной стороне крепления, методом печати.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Анализатор мультигазовый АМГ-06, в составе: |
ТЭСМ.943129.002 ООО фирма «Тритон-ЭлектроникС», Россия |
1 |
|
1 Электронный блок |
ТЭСМ.636000 ООО фирма «Тритон-ЭлектроникС», Россия |
1 |
|
2 Адаптер питания |
TR18RDM120-33G710-BK-BK VI, =12V, 1.5A Cincon Electronics Co., Ltd., КНР |
1 |
|
ТЕСН.634007 ООО фирма «Тритон-ЭлектроникС», Россия |
1 | |
|
3 Влагоотделитель, взрослый/ детский1) |
DRYLINETM II Water Trap, Adult, 100-000080-00 Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР |
Не более 10 |
|
4 Влагоотделитель, неонатальный1) |
DRYLINETM II Water Trap, Neonate, 100-000081-00 Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР |
Не более 10 |
|
5 Линия отбора пробы газа, взрослая/ детская1) |
DRYLINETM Gas sampling line, Adult, 60-15200-00 (2,5 м) Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР |
Не более 10 |
|
6 Линия отбора пробы газа, неонатальная1) |
DRYLINETM Gas sampling line, Neonate, 60-15300-00 (2,5 м) Shenzhen Mindray Bio-Medical Electronics Co., Ltd, КНР |
Не более 10 |
|
7 Линия отбора пробы газа, взрослая/ детская1) |
8090121302, Gas Sampling Line S, disposable (2,5 м) bluepoint MEDICAL GmbH&Co KG, Г ермания |
Не более 10 |
|
8 Линия отбора пробы газа, взрослая/ детская1) |
8090121313V, Gas Sampling Line H, disposable (2,5 м) bluepoint MEDICAL GmbH&Co KG, Г ермания |
Не более 10 |
|
9 Линия отбора пробы газа, взрослая/ детская1) |
010-700 (2 м) Flexicare Medical Limited, Великобритания |
Не более 10 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
10 Линия отвода газа1) |
1174003 (2,1 м) Intersurgical Ltd., Великобритания |
Не более 10 |
|
11 Линия отвода газа1) |
1174000 (1,8 м) Intersurgical Ltd., Великобритания |
Не более 10 |
|
12 Руководство по эксплуатации |
ТЭСМ.943129.002-15 РЭ |
1 |
|
13 Паспорт |
ТЭСМ.943129.002 ПС |
1 |
|
1) Комплект поставки анализатора определяется при заказе | ||
Сведения о методах измерений
приведены в п. 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.10);
ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТЭСМ.943129.002 ТУ Анализатор мультигазовый АМГ-06. Технические условия.
