Пластинки поляриметрические PQE
| Номер в ГРСИ РФ: | 95542-25 |
|---|---|
| Категория: | Поляриметры |
| Производитель / заявитель: | Фирма "A.Kruss Optronic GmbH", Германия |
Пластинки поляриметрические PQE (далее - пластинки) предназначены для хранения, воспроизведения и передачи единицы угла вращения плоскости поляризации в угловых градусах и в единицах Международной Сахарной Шкалы средствам измерений (поляриметрам, сахариметрам) в лабораториях научно-исследовательских институтов и промышленных предприятий, государственных и ведомственных метрологических службах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95542-25 | |||||||||||||||
| Наименование | Пластинки поляриметрические | |||||||||||||||
| Модель | PQE | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1cb3b3ba-8f7d-66cb-ceec-e6261215680d | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
A. Krüss Optronic GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95542-25: Описание типа
2025-95542-25.pdf
|
Скачать | 305.3 КБ | |
|
95542-25: Методика поверки
2025-mp95542-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Пластинки поляриметрические PQE (далее - пластинки) предназначены для хранения, воспроизведения и передачи единицы угла вращения плоскости поляризации в угловых градусах и в единицах Международной Сахарной Шкалы средствам измерений (поляриметрам, сахариметрам) в лабораториях научно-исследовательских институтов и промышленных предприятий, государственных и ведомственных метрологических службах.
Описание
Принцип действия пластинок основан на свойстве оптической активности кристаллического кварца.
Конструктивно пластинки состоят из кварцевых пластинок, установленных в металлическую оправу, которая обеспечивает их перпендикулярность к оси распространения излучения в поверяемых средствах измерений.
Пластинки выпущены в следующих исполнениях: PQE -17, PQE +34, PQE -34, отличающихся номинальными значениями угла вращения плоскости поляризации.
К пластинкам данного типа относятся:
- пластинка поляриметрическая PQE, исполнение PQE -17, сер. № 1011710048;
- пластинка поляриметрическая PQE, исполнение PQE -34, сер. № 1013410047;
- пластинка поляриметрическая PQE, исполнение PQE +34, сер. № 1003410167.
Серийный номер содержит цифровое обозначение и нанесен типографским способом на корпус пластинок с помощью маркировочной наклейки.
Нанесение знака поверки на пластинки не предусмотрено.
Пломбирование пластинок не предусмотрено.
Внешний вид пластинок, схема нанесения серийного номера и знака утверждения типа представлены на рисунке 1.

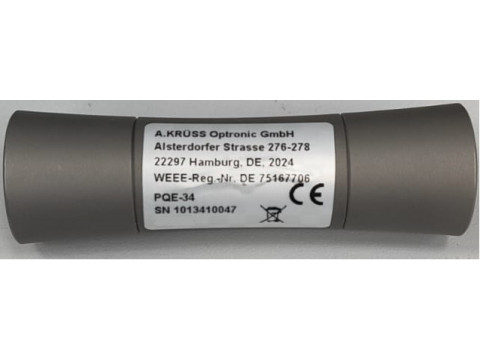

Исполнение PQE -34

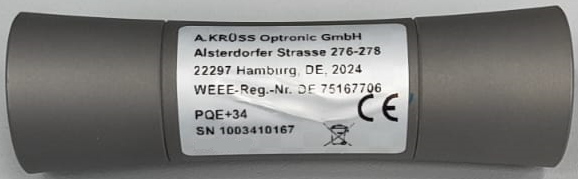

Исполнение PQE +34
Место нанесения
серийного номера

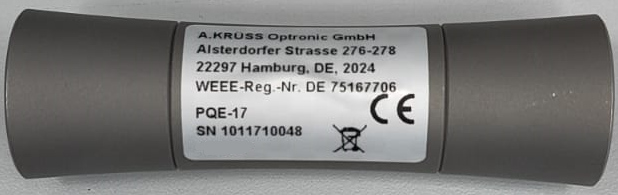

Исполнение PQE -17

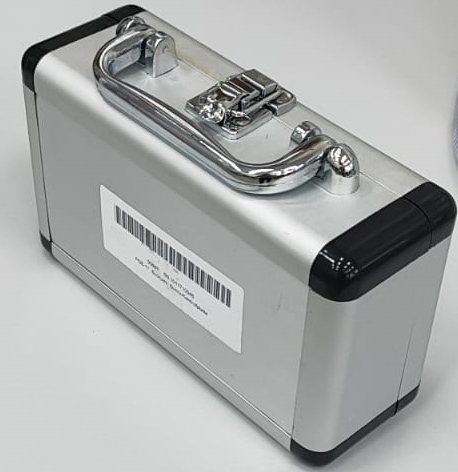

Футляр для хранения пластинок
A.KRUSS Oplronic GmbH Alsterdorfer Strasse 276-278 22297 Hamburg, DE 2024 WEEE-Reg.^i. DE ZSW706
A.KRCI5S Oplronic GmbH Alsterrforfer Strasse 276-278 22297 Hamburg DE. 2024 WEEE-Qeg.-Nr. ЭГ 751677^6
PQE+34 C ’
FSN 1003410167 <>
A.KHUSS Oprronlt <S«¥»L>M
Atsterdorfer Strasse 276^Д 22297 Hamburg OE^J^ WEEE-Reg -Nr Op^iezz PQE-17 (
Место нанесения знака утверждения типа

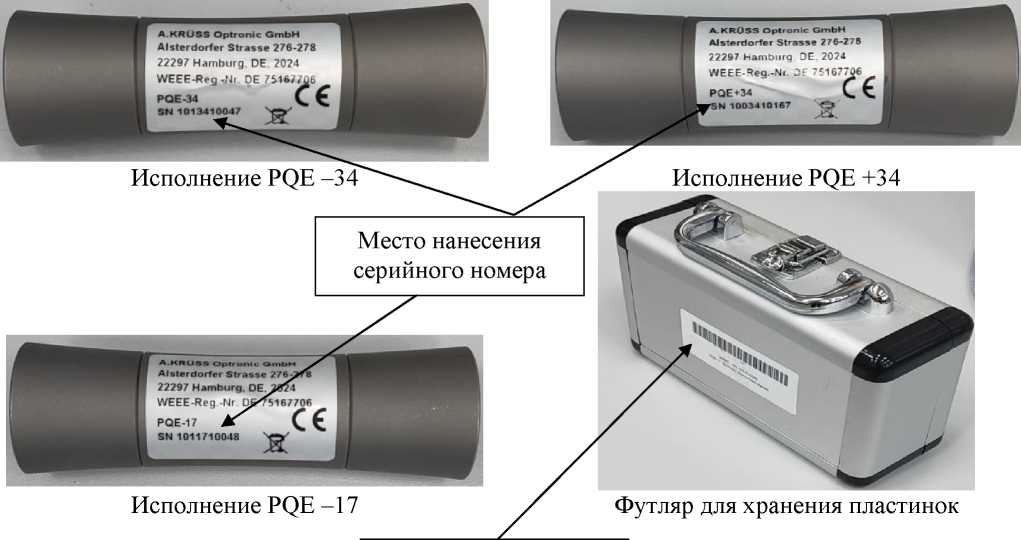

Рисунок 1 - Внешний вид и схема маркировки пластинок (место нанесения серийного номера, место нанесения знака утверждения типа)
Технические характеристики
Таблица 1 - Метрологические характеристики пластинок
|
Наименование характеристики |
Значение для поляриметрической пластинки | ||
|
PQE -17 |
PQE -34 |
PQE +34 | |
|
Номинальное значение угла вращения плоскости поляризации в угловых градусах |
-17,0015° |
-34,0930° |
+34,0010° |
|
Пределы допускаемой абсолютной погрешности угла вращения плоскости поляризации в угловых градусах |
±0,0025° | ||
|
Номинальное значение угла вращения плоскости поляризации в единицах Международной Сахарной Шкалы, °Z |
-49,101 |
-98,461 |
+98,195 |
|
Пределы допускаемой абсолютной погрешности угла вращения плоскости поляризации в единицах Международной Сахарной Шкалы, °Z |
±0,009 | ||
Таблица 2 - Основные технические характеристики пластинок
|
Наименование характеристики |
Значение для поляриметрической пластинки | ||
|
PQE -17 |
PQE -34 |
PQE +34 | |
|
Масса пластинок, кг, не более |
0,118 | ||
|
Масса пластинок в футляре, кг, не более |
0,310 | ||
|
Габаритные размеры пластинок, мм, не более: - диаметр - длина |
30 100 | ||
|
Габаритные размеры футляра, мм, не более: - длина - ширина - высота |
200 130 70 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 96 до 104 | ||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации пластинок и на корпус футляра типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пластинка поляриметрическая PQE |
PQE -17, PQE -34, PQE +34 |
3 шт. |
|
Футляр |
- |
3 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации, раздел 2 «Методики (методы) измерений».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2652 «Об утверждении государственной поверочной схемы для средств измерений угла вращения плоскости поляризации».
