Трансформаторы напряжения TVBm145T
| Номер в ГРСИ РФ: | 95549-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Trench Germany GmbH", Германия |
Трансформаторы напряжения TVBm145T (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95549-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | TVBm145T | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b4da1e37-4201-91c7-e7eb-c56c62f6564d | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Фирма "Trench Italia S.r.l.", Италия
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95549-25: Описание типа
2025-95549-25.pdf
|
Скачать | 725.4 КБ | |
|
95549-25: Методика поверки
2025-mp95549-25.pdf
|
Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения TVBm145T (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения являются пофазными составляющими трехфазных электромагнитных трансформаторов с элегазовой изоляцией. В герметичном баке из алюминиевого сплава, заполненном элегазом под давлением, расположены три трансформатора напряжения. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Каждый трансформатор напряжения имеет три вторичных обмотки -две измерительных и одну защитную. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, выполненной из эпоксидной смолы, которая расположена в металлической заземленной коробке. Крышка коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы напряжения применяются в КРУЭ 110 кВ.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения TVBm145T зав. № 30021202-1, 30021202-2, 30021202-3, 30021512-1, 30021512-2, 30021512-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

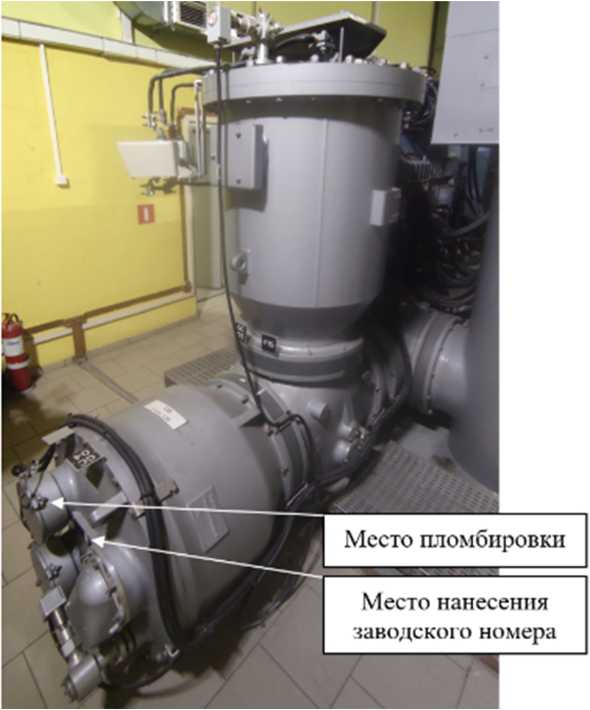

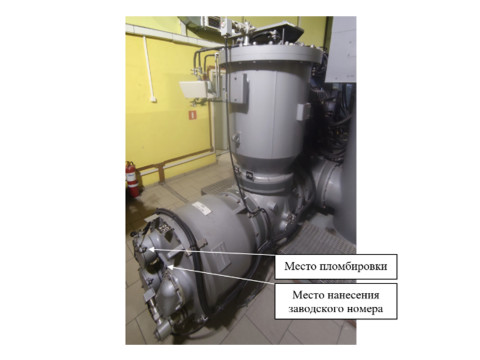

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Счном, кВ |
110Л/3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, ГЦ |
50 |
|
Класс точности вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность вторичной обмотки, В^А |
30; 50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
TVBm145T |
1 шт. |
|
Паспорт |
TVBm145T |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
