Преобразователь измерительный NRP18P
| Номер в ГРСИ РФ: | 95551-25 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Преобразователь измерительный NRP18P (далее - преобразователь) предназначен для измерений мощности сверхвысокочастотных (далее - СВЧ) колебаний в стандартизованных коаксиальных трактах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95551-25 | ||||||
| Наименование | Преобразователь измерительный | ||||||
| Модель | NRP18P | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d054fd4b-e9be-9aa4-bef7-a569c3787106 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95551-25: Описание типа
2025-95551-25.pdf
|
Скачать | 483.4 КБ | |
|
95551-25: Методика поверки
2025-mp95551-25.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Преобразователь измерительный NRP18P (далее - преобразователь) предназначен для измерений мощности сверхвысокочастотных (далее - СВЧ) колебаний в стандартизованных коаксиальных трактах.
Описание
К утверждаемому типу относится преобразователь с заводским номером 100213.
Принцип действия преобразователя основан на преобразовании широкополосным диодным детектором мощности входного СВЧ сигнала в низкочастотное напряжение с дальнейшей его оцифровкой с помощью аналого-цифрового преобразователя и передачи его по последовательному интерфейсу измерительному прибору (устройство управления и отображения).
В качестве измерительного прибора при наличии необходимых программных и аппаратных опций могут использоваться:
анализаторы спектра серий: FSL, FSP, FSU, FSUP и FSQ;
анализаторы цепей векторные серий: ZVA, ZVB, ZVT и ZVL;
генераторы сигналов серий: SMA, SMB, SMC, SMBV и SMF;
блоки индикаторные (измерительные) серий: NRP, NRP2NRP и NRP2;
персональный компьютер (далее - ПК) с интерфейсом USB, работающий под управлением операционной системы Windows, через адаптер USB - пассивный NRP-Z4 или активный NRP-Z3.
Конструктивно преобразователь выполнен в моноблочном исполнении в виде малогабаритного пластмассового корпуса с СВЧ разъемом (коаксиальный соединитель) и кабелем для подключения к измерительному прибору или к адаптеру USB.
Питание преобразователя осуществляется от USB-разъема измерительных приборов или ПК.
Для предотвращения несанкционированного доступа преобразователь имеет защитную пломбу, расположенная на боковой панели, разрушающаяся при вскрытии корпуса.
Общий вид преобразователя с обозначением мест нанесения знака утверждения типа, заводского номера и защиты от несанкционированного доступа в виде пломбировки представлен на рисунках 1 и 2.

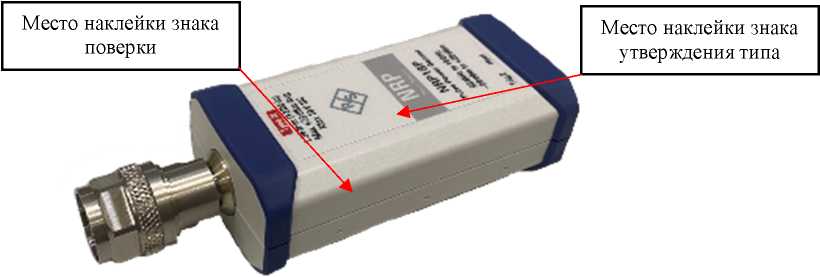

Рисунок 1 - Общий вид преобразователя сверху
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа

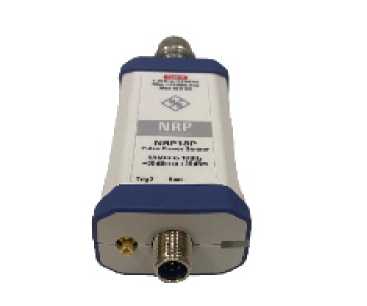

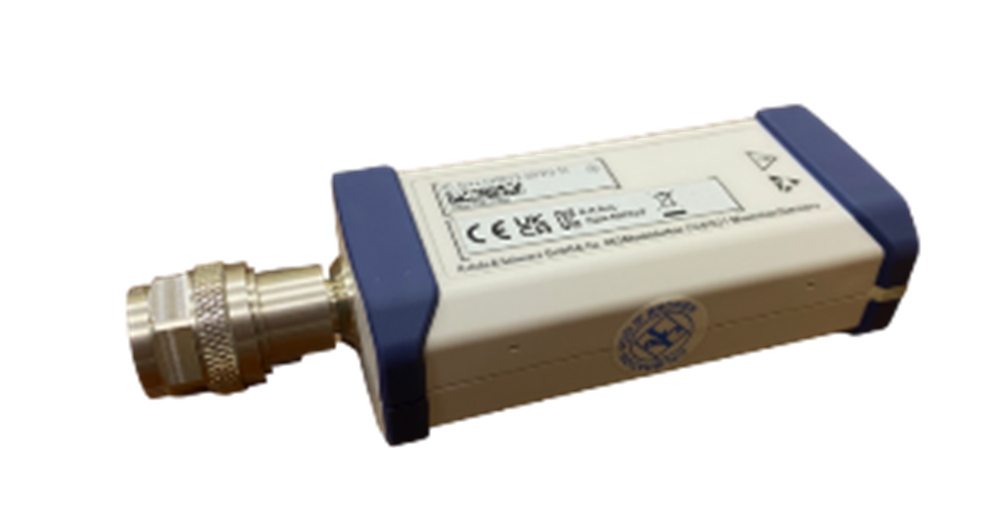

Рисунок 2 - Общий вид преобразователя сзади и снизу
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет функции: управление работой преобразователя, выбор режимов измерений, выбор формы индикации и регистрации результатов измерений.
ПО не может быть использовано отдельно от измерительно-вычислительной платформы преобразователя. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Power Viewer exe |
|
Номер версии (идентификационный номер) ПО |
Версия 13.1 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Для управления преобразователем с помощью ПК через адаптер интерфейса, на ПК должны быть установлены драйверы USB-устройств из пакета программного обеспечения
NRP Toolkit (включает в себя модули Power Viewer, USB Terminal, Firmware Update и Update S-Parameters) на CD-диске с ПО из комплекта преобразователя.
Технические характеристики
Таблица 2 - Метрологические характеристики преобразователя
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГ ц |
от 0,05 до 18,00 |
|
КСВН входа в диапазоне частот, не более: | |
|
- от 50 МГц до 2,4 ГГц включ. - св. 2,4 до 8,0 ГГц включ. - св 8 до 18 ГГц включ. |
1,16 1,20 1,25 |
|
Диапазон измерения мощности, мВт, для: | |
|
Измерений средней мощности синусоидальных смодулированных колебаний: Измерений импульсно-модулированных сигналов: Измерений пиковой мощности импульсно-модулированных колебаний: |
от 1-10 6 до 100 от 20 -10~3 до 100 от 20 -10~6 до 100 |
|
Пределы допускаемой абсолютной погрешности установки «нуля», нВт, для: | |
|
Режима измерения средней мощности синусоидальных смодулированных колебаний: Режима измерения пиковой мощности импульсно-модулированных колебаний: |
±0,4 ±10 |
|
Пределы допускаемой относительной погрешности измерений длительности импульса, нс |
±(0,1-Т+10)* |
|
Минимальная измеряемая длительность радиоимпульса, нс |
50 |
|
Пределы допускаемой относительной погрешности измерений мощности синусоидальных смодулированных колебаний, без учета погрешности из-за рассогласования, установки и дрейфа «нуля», % |
±6 |
|
Пределы допускаемой относительной погрешности измерений мощности импульсно-модулированных колебаний, без учета погрешности из-за рассогласования, установки и дрейфа «нуля», % |
±9 |
|
* Т - измеренное значение длительности импульса | |
Таблица 3 - Технические характеристики преобразователя
|
Наименование характеристики |
Значение характеристики |
|
Тип соединителя СВЧ |
N, вилка по ГОСТ 13317-89 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
138х48х30 |
|
Масса, кг, не более |
0,2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, при температуре + 20 °С, %, не более - атмосферное давление, кПа (мм рт.ст.) |
от + 15 до + 35 80 от 84,0 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.
Комплектность
Комплектность преобразователя приведены в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
NRP18P |
1 шт. |
|
Пассивный адаптер USB-интерфейса R&S |
NRP-ZKU |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
CD-диск с ПО |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 «Подготовка к эксплуатации» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
