Меры напряженности постоянного и переменного магнитного поля М-303.1
| Номер в ГРСИ РФ: | 95555-25 |
|---|---|
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Меры напряженности постоянного и переменного магнитного поля М-303.1 (далее по тексту - меры) предназначены для воспроизведения магнитной индукции (напряженности) постоянного и переменного магнитных полей в своем рабочем пространстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95555-25 |
| Действует | по 21.05.2030 |
| Наименование | Меры напряженности постоянного и переменного магнитного поля |
| Модель | М-303.1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 24d715ef-8ab9-593d-e560-bff444952cf8 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Микроакустика" (ООО "Микроакустика"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95555-25: Описание типа
2025-95555-25.pdf
|
Скачать | 789.9 КБ | |
|
95555-25: Методика поверки
2025-mp95555-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Меры напряженности постоянного и переменного магнитного поля М-303.1 (далее по тексту - меры) предназначены для воспроизведения магнитной индукции (напряженности) постоянного и переменного магнитных полей в своем рабочем пространстве.
Меры могут применяться в качестве рабочего эталона 2 разряда отношения магнитной индукции (напряженности) к силе тока и в качестве рабочего эталона 2 разряда магнитной индукции (напряженности) при условии комплектования меры источником тока и средствами измерения силы тока в соответствии с ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
Описание
Принцип действия меры основан на преобразовании электрического тока, протекающего по обмотке меры, в магнитное поле. При пропускании по обмотке меры постоянного тока, в рабочем объеме меры создается постоянное магнитное поле, при пропускании по обмотке меры переменного тока - переменное магнитное поле. Значение напряженности (магнитной индукции) магнитного поля в рабочем объеме меры пропорционально значению силы тока в её обмотке. Коэффициент пропорциональности называется коэффициентом преобразования (постоянной) меры.
Конструктивно мера представляет из себя цилиндрический каркас из диэлектрического материала с нанесенной на него двухсекционной обмоткой, помещенный в прямоугольный корпус из текстолита. В корпусе также размещены конденсаторы, которые образуют последовательные колебательные контуры для согласования меры с источником переменного тока. На передней панели корпуса меры расположены входные клеммы, к которым подсоединены выводы обмотки и конденсаторов. В целях безопасности клеммы закрыты откидной крышкой. На верхней и передней панелях корпуса меры расположены отверстия для доступа к осевому и радиальному гнездам соответственно, предназначенные для размещения в рабочем объеме меры преобразователей измерителей напряженности магнитного поля.
Рабочий объем меры представляет собой шар диаметром не менее 10 мм, центр которого совпадает с геометрическим центром обмотки меры.
Для фиксации преобразователей измерителей напряженности магнитного поля в рабочем объеме меры используются вкладыши, изготовленные из диэлектрического материала.
Заводской номер в цифровом формате, знак утверждения типа наносится на маркировочную этикетку, размещаемую на корпусе меры методом наклеивания.
Нанесение знака поверки на меру не предусмотрено.
Предусмотрена пломбировка в виде наклейки нижней панели меры для предотвращения несанкционированного доступа.
Общий вид средства измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунках 1-2.

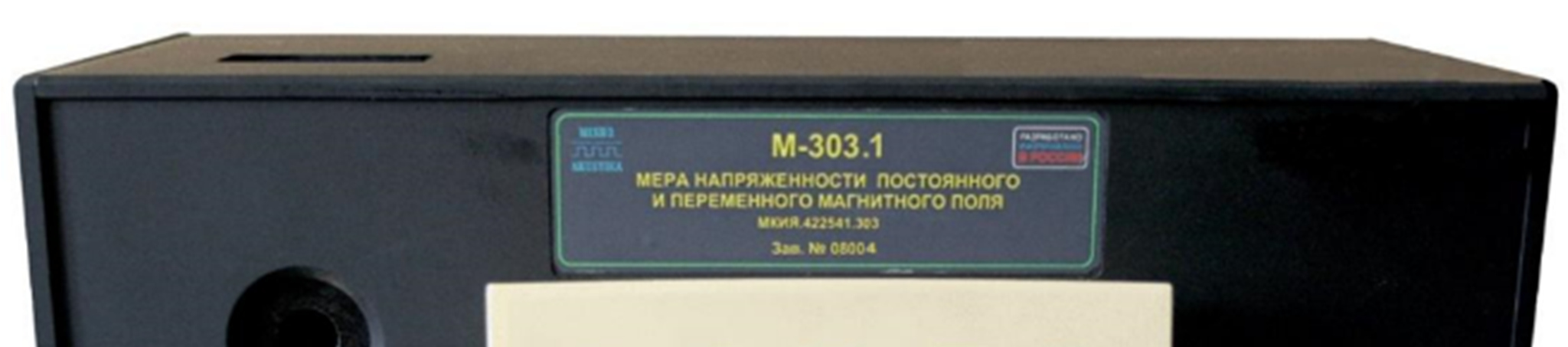

Рисунок 1 - Общий вид меры

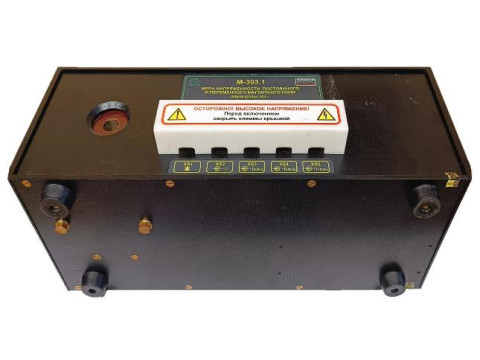

Рисунок 2 - Общий вид нижней панели меры
Технические характеристики
Метрологические и основные технические характеристики меры представлены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Коэффициент преобразования (постоянная) меры, м-1 (мТл/А)1) |
от 6000 до 8000 (от 7,55 до 10,05) |
|
Доверительная граница допускаемой относительной погрешности воспроизведения коэффициента преобразования (постоянной) меры (при Р=0,95), 8К, % |
0,2 |
|
Неоднородность напряжённости (магнитной индукции) магнитного поля в рабочем объёме меры (шар диаметром 10 мм), 8н, %, не более |
0,05 |
|
Максимальное значение2) силы постоянного электрического тока, протекающего по обмотке меры, А |
4,5 |
|
Рабочий диапазон частот, Г ц |
от 0 до 2000 |
|
Типовые3) значения резонансных частот воспроизведения среднеквадратических значений напряжённости (магнитной индукции) переменного магнитного поля, Г ц |
3004) 5004) 7004) |
|
Отклонение действительных значений резонансных частот меры от их номинальных значений, %, не более |
±10 |
|
Примечания 1) Действительное значение коэффициента преобразования (постоянной) меры определяется при её первичной (периодической) поверке и указывается в её формуляре (записи поверки); 2) Среднеквадратическое значение для переменного электрического тока; 3) По согласованию с потребителем допускается изготовление мер с другими резонансными частотами в диапазоне от 60 до 2000 Г ц; 4) Действительные значения резонансных частот меры определяются при её первичной (периодической) поверке и указывается в её формуляре (записи поверки); 5) Доверительная граница относительной погрешности воспроизведения напряжённости (магнитной индукции) магнитного поля (при Р=0,95) вычисляется по формуле 8В = 1,1-^ + 81 + 81 + 8%, где 8/ - погрешность задания или измерения силы тока в обмотках меры, %; 80 - относительная величина внешнего магнитного поля в рабочем объёме меры, % (определяется отношением величины компоненты внешнего магнитного поля (поле Земли, фон сетевой частоты и т.п.), совпадающей по направлению с осью обмоток меры, к величине магнитного поля, воспроизводимого мерой); 6) Для обеспечения воспроизведения мерой напряженности (магнитной индукции) постоянного магнитного поля во всём диапазоне необходимо для питания меры применять источник постоянного тока с пределами регулирования выходного напряжения до 40 В, силы тока - до 4,5 А; 7) Для обеспечения воспроизведения мерой напряженности (магнитной индукции) переменного магнитного поля во всём диапазоне необходимо для питания меры применять источник переменного тока с пределами регулирования выходного напряжения до 100 В, силы тока - до 4,5 А (среднеквадратическое значение). | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
420 |
|
- ширина |
200 |
|
- высота |
180 |
|
Масса, кг, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на маркировочную этикетку, размещаемую на корпусе меры методом наклеивания и на титульные листы формуляра и руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мера напряженности постоянного и переменного магнитного поля М-303.1 |
МКИЯ.422541.303.1 |
1 шт. |
|
Вкладыш МП 93 |
- |
1 шт. |
|
Вкладыш МП 435 |
- |
2 шт. |
|
Вкладыш МП 716 |
- |
1 шт. |
|
Вкладыш МП 08101) |
- |
1 шт. |
|
Провод |
ММП 602.30 |
3 шт. |
|
Транспортная тара |
М-303.1/Я1 |
1 шт. |
|
Меры напряженности постоянного и переменного магнитного поля М-303.1. Руководство по эксплуатации |
МКИЯ.422541.303.1 РЭ |
1 экз. |
|
Мера напряженности постоянного и переменного магнитного поля М-303.1. Формуляр |
МКИЯ.422541.303.1 ФО |
1 экз. |
|
Примечание - 1) Поставляется по отдельному договору. | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» документа МКИЯ.422541.303.1 РЭ.
Нормативные документы
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;
ТУ 26.51.43.150-001-20883295-2024 «Меры напряженности постоянного и переменного магнитного поля М-303.1. Технические условия».
