Машина координатно-измерительная CD-MarxM 151210
| Номер в ГРСИ РФ: | 95557-25 |
|---|---|
| Производитель / заявитель: | JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD, КНР |
Машина координатно-измерительная CD-MarxM 151210 (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95557-25 | ||||||
| Наименование | Машина координатно-измерительная | ||||||
| Модель | CD-MarxM 151210 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f4eb0810-2f98-a720-71dc-8076b14071f0 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD, КНР
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95557-25: Описание типа
2025-95557-25.pdf
|
Скачать | 882.9 КБ | |
|
95557-25: Методика поверки
2025-mp95557-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Машина координатно-измерительная CD-MarxM 151210 (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Описание
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения и последующий расчёт угловых размеров, отклонений размера, формы и расположения деталей в соответствующей системе координат.
Конструктивно КИМ является машиной портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоит из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках.
КИМ оснащена измерительной головкой PH20. Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.
Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
Верхняя поверхность измерительного стола содержит резьбовые вставки для фиксации измеряемой детали.
К данному описанию типа относится машина координатно-измерительная CD-MarxM 151210, зав. № CDHW20240318-001.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесён типографским способом на идентификационной табличке, расположенной на боковой части измерительного гранитного стола.
Пломбировка КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.

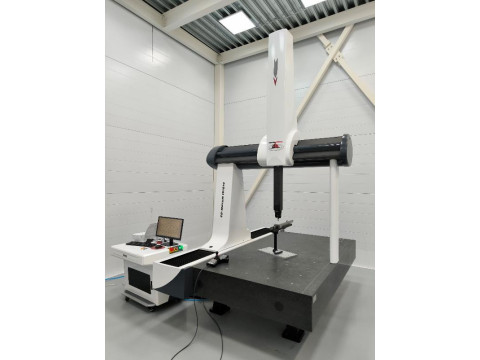

Общий вид машины координатно-измерительной приведен на рисунке 1.
Общий вид идентификационной таблички представлен на рисунке 2.
Место расположения идентификационной таблички с заводским
номером

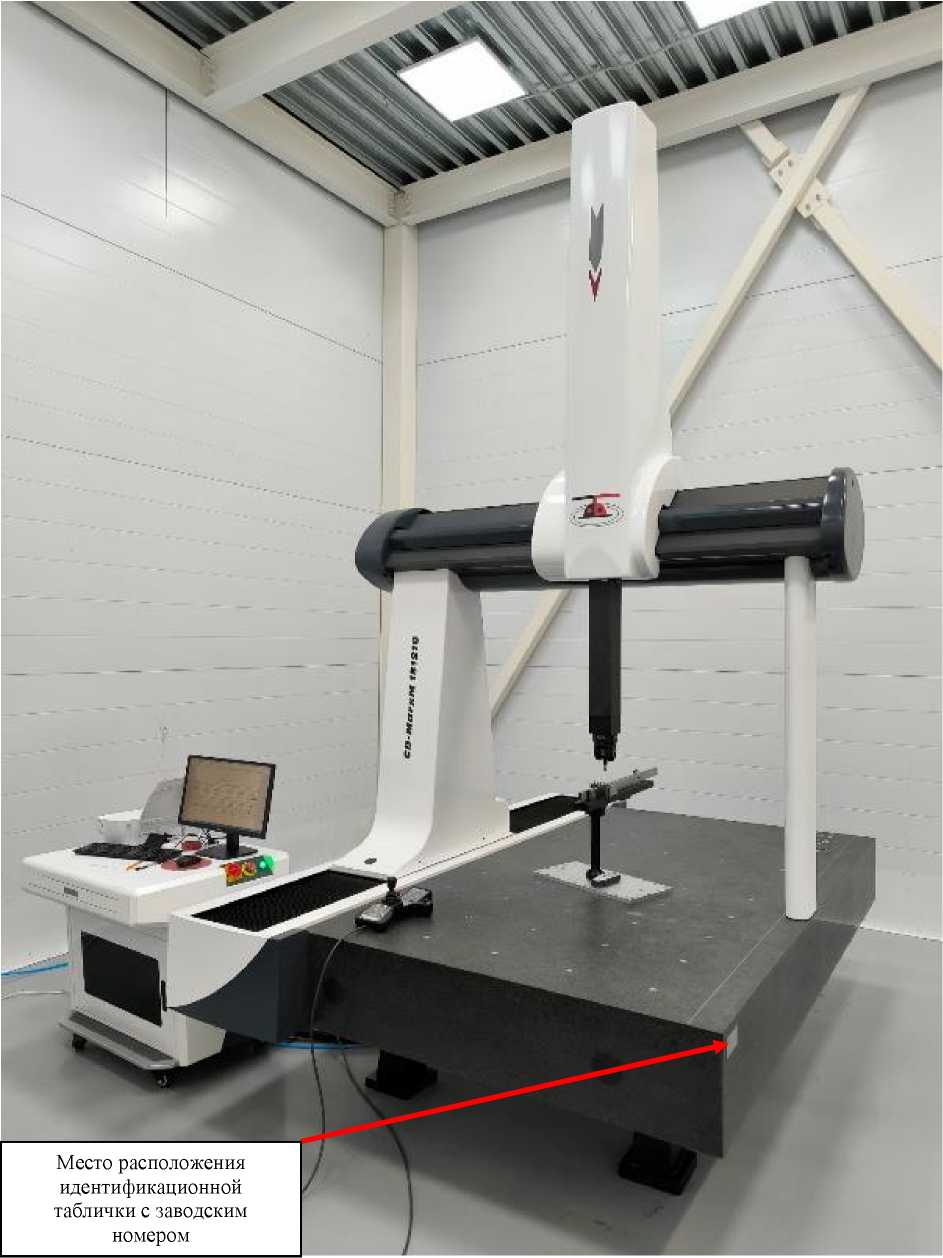

Рисунок 1 - Общий вид машины координатно-измерительной CD-MarxM 151210
)ORDINATE MEASUI
YPE: CD-MarxM 151210
Место расположения заводского номера
POWER: AC220V±10% 50/60HZ SERIAL NO.: CDHW20240318-001
JIANGSU CAIDAO PRECISION INSTRUMENTS CO
ADD: NO.33 YUANFENG RD., YU SHAN, KUNSHAN TEL: +86-137-70915376 WEB: WWW.CAIDAOTEK C

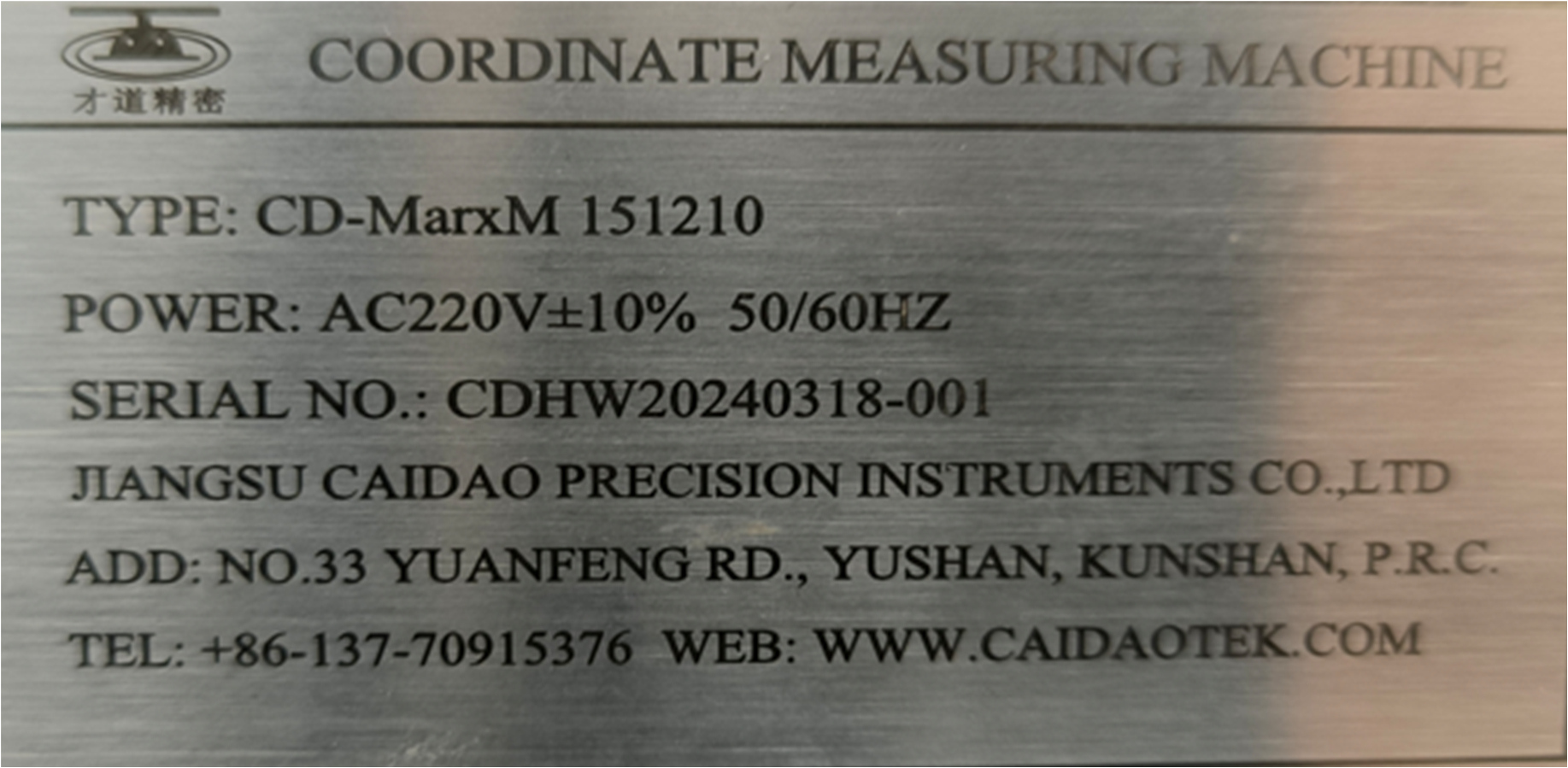

Рисунок 2 - Общий вид идентификационной таблички
Программное обеспечение
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AC-DMIS |
|
Номер версии (идентификационный номер) ПО |
не ниже 2023 5.6.690 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мм, по оси: - X - Y - Z |
от 0 до 1200 от 0 до 1500 от 0 до 1000 |
|
Пределы допускаемой абсолютной объёмной погрешности измерений, мкм |
±(3,3+L/300) |
|
где L - измеряемая длина в мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 198 до 242 от 50 до 60 |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - допускаемое изменение температуры, °С, в течении: 1 часа 24 часов - относительная влажность воздуха, %, не более |
от +19 до +21 0,5 1 80 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: |
2047х2850х3615 |
|
Масса, кг, не более |
3600 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
CD-MarxM 151210 |
1 шт. |
|
Персональный компьютер с установленным ПО |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Руководство пользователя ПО |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.3 «Измерения и проверки» документа «Машина координатноизмерительная CD-MarxM 151210. Руководство по эксплуатации.».
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD, КНР.
