Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета
| Номер в ГРСИ РФ: | 95559-25 |
|---|---|
| Производитель / заявитель: | АО "Транснефть - Верхняя Волга", г. Нижний Новгород |
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных измерений объемного расхода и массы нефтепродукта.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95559-25 | ||||||
| Наименование | Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d74d2183-dc37-e2d4-77ac-02fad62d2931 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95559-25: Описание типа
2025-95559-25.pdf
|
Скачать | 360.9 КБ | |
|
95559-25: Методика поверки
2025-mp95559-25.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных измерений объемного расхода и массы нефтепродукта.
Описание
Принцип действия СИКН РСУ основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации входных сигналов, поступающих от ультразвуковых преобразователей расхода, преобразователей давления, температуры и плотности.
СИКН РСУ, заводской № 38/21, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.
СИКН РСУ состоит из:
- узла резервной схемы учета нефтепродуктов (далее - УРСУ), состоящего из двух рабочих измерительных линий (далее - ИЛ);
- блока измерений показателей качества (далее - БИК) (из состава основной схемы учета СИКН № 1252);
- блока трубопоршневой поверочной установки (далее - ТПУ) (из состава основной схемы учета СИКН № 1252);
- узла подключения передвижной поверочной установки (УП ППУ) (из состава основной схемы учета СИКН № 1252);
- пробозаборного устройства щелевого типа с лубрикатором (из состава основной схемы учета СИКН № 1252);
- системы обработки информации (далее - СОИ).
В БИК (из состава основной схемы учета СИКН № 1252) установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.
В составе СИКН РСУ применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН РСУ
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики ультразвуковые ALTOSONIC V (мод. ALTOSONIC VM) (далее - УПР) |
18656-04 |
|
Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847: модели 7835 |
52638-13 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Датчики температуры TMT142R, TMT142C, TMT162R, TMT162C: модели TMT142R |
63821-16 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
|
Датчики температуры 644, 3144Р: модели 644 |
39539-08 |
|
Датчики давления Агат-100МТ |
74779-19 |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144Р |
56381-14 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Установка поверочная трубопоршневая двунаправленная OGSB (далее - ТПУ) |
62207-15 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.
Часть измерительных компонентов (СИ), входящих в состав СИКН РСУ, формируют вспомогательный измерительный канал (ИК) объема и объемного расхода нефтепродуктов, метрологические характеристики которых определяются комплектным методом.
СИКН РСУ обеспечивает выполнение следующих основных функций:
- автоматическое измерение объема по каждой ИЛ и по СИКН РСУ в целом, температуры и давления нефтепродукта;
- автоматическое измерение параметров качества нефтепродукта (плотности);
- поверку и контроль метрологических характеристик (КМХ) УЗР по ТПУ (из состава основной схемы учета СИКН № 1252) в автоматизированном режиме;
- автоматический и ручной отбор проб нефтепродукта;
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов;
- дистанционное управление режимами работы запорной и регулирующей арматуры, насосами и другим оборудованием;
- контроль герметичности запорной арматуры, влияющей на результат измерения СИКН РСУ;
- автоматическое контролирование, индикация, сигнализация предельных значений параметров;
- защиту системной информации от несанкционированного доступа.
При использовании комплектного метода определения метрологических характеристик СИКН РСУ, для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией УПР, входящих в состав СИКН РСУ, предусмотрены места установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки. Схема пломбирования от несанкционированного доступа с местами установки пломб представлена на рисунке 1.
Пломбы

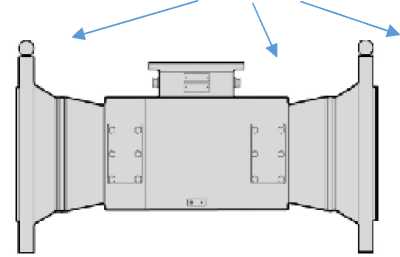

Рисунок 1 - Схема пломбирования от несанкционированного доступа с местами установки пломб
Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленной на рисунке 2, закрепленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.
Пломбирование СИКН РСУ предусмотрено при определении метрологических характеристик объема и объемного расхода нефтепродуктов. Нанесение знака поверки на СИКН РСУ не предусмотрено.

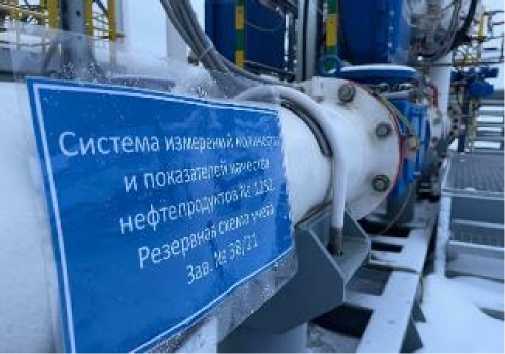

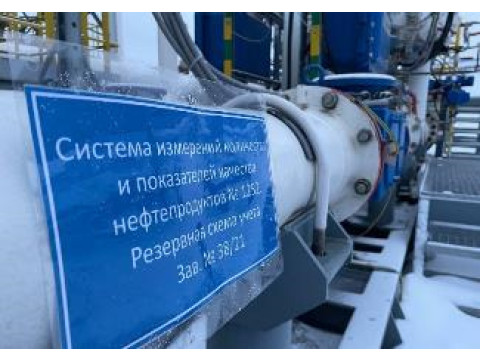

Рисунок 2 - Информационная табличка СИКН РСУ
Программное обеспечение
СИКН РСУ имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН РСУ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО (CRC32) |
d1d130e5 |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО (CRC32) |
6ae1b72f |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
|
Цифровой идентификатор ПО (CRC32) |
1994df0b |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
|
Цифровой идентификатор ПО (CRC32) |
6aa13875 |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО (CRC32) |
d0f37dec |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
|
Цифровой идентификатор ПО (CRC32) |
58049d20 |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО (CRC32) |
587ce785 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.29 |
|
Цифровой идентификатор ПО (CRC32) |
f41fde70 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.24 |
|
Цифровой идентификатор ПО (CRC32) |
4fb52bab |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.37 |
|
Цифровой идентификатор ПО (CRC32) |
b3b9b431 |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО (CRC32) |
f3578252 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.47 |
|
Цифровой идентификатор ПО (CRC32) |
76a38549 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
|
Цифровой идентификатор ПО (CRC32) |
5b181d66 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
|
Цифровой идентификатор ПО (CRC32) |
62b3744e |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
|
Цифровой идентификатор ПО (CRC32) |
c5136609 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО (CRC32) |
c25888d2 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
|
Цифровой идентификатор ПО (CRC32) |
4ecfdc10 |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
|
Цифровой идентификатор ПО (CRC32) |
82dd84f8 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
|
Цифровой идентификатор ПО (CRC32) |
c14a276b |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО (CRC32) |
8da9f5c4 |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО (CRC32) |
41986ac5 |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
|
Цифровой идентификатор ПО (CRC32) |
adde66ed |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
|
Цифровой идентификатор ПО (CRC32) |
2a3adf03 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО (CRC32) |
c73ae7b9 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
|
Цифровой идентификатор ПО (CRC32) |
df6e758c |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
|
Цифровой идентификатор ПО (CRC32) |
37cc413a |
|
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКН РСУ
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефтепродукта, м3/ч |
от 370 до 1900* |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Состав и метрологические характеристики вспомогательных ИК
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений* |
Пределы допускаемой погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1 |
Объема и объемного расхода нефтепродукта |
1 (БИЛ: рабочая измерительная линия № 1) |
УПР |
ИВК |
от 370,5 до 948,2 м3/ч |
±0,15 (относительная) , % |
|
2 |
Объема и объемного расхода нефтепродукта |
1 (БИЛ: рабочая измерительная линия № 2) |
УПР |
ИВК |
от 370,4 до 946,8 м3/ч |
±0,15 (относительная) , % |
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений* |
Пределы допускаемой погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
* Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при определении метрологических характеристик соответствующего ИК объема и объемного расхода нефтепродукта и не может выходить за пределы приведенного диапазона измерений.
Таблица 5 - Технические характеристики СИКН РСУ
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
топливо дизельное по ГОСТ 32511-2013, ГОСТ Р 52368-2005 |
|
Давление нефтепродукта в СИКН РСУ с учетом ее подключения к технологическим трубопроводам, МПа: - рабочее - минимально допускаемое - максимально допускаемое |
от 0,25 до 1,0 0,2 1,6 |
|
Содержание свободного газа |
не допускается |
|
Физико-химические свойства измеряемой среды: - температура перекачиваемого нефтепродукта, °C - плотность при температуре 15 C, кг/м3 |
от -5 до +40 от 820 до 845 |
|
Режим работы СИКН РСУ |
непрерывный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22, 380±38 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, C: - в месте установки БИЛ - в месте установки СОИ б) атмосферное давление, кПа |
от -45 до +40 от +10 до +35 от 84,0 до 106,7 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Комплектность
Таблица 7 - Комплектность СИКН РСУ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета |
_ |
1 шт. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 1252 ЛПДС «Староликеево» Горьковского РНУ АО «Транснефть - Верхняя Волга», свидетельство об аттестации методики (метода) измерений № 486-RA.RU.312546-2024 от 25.11.2024.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Смотрите также
