Анализаторы мутности Chunye (далее - анализаторы) предназначены для непрерывных измерений мутности по формазину и массовой концентрации взвешенных веществ по каолину при мониторинге качества воды.

Информация по Госреестру

Основные данные
Номер по Госреестру	95563-25
Действует	по 26.05.2030
Наименование	Анализаторы мутности
Модель	Chunye
Характер производства	Серийное
Идентификатор записи ФИФ ОЕИ	5f540349-be3f-1a95-b7b0-02fbb351bea3

Производитель / Заявитель

Shanghai Chunye Instrument Technology Co., Ltd, КНР

Поверка

Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	0 Показать результаты
Актуальность информации	21.12.2025

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Анализаторы мутности Chunye поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

	95563-25: Описание типа 2025-95563-25.pdf	Скачать	706.2 КБ
	95563-25: Методика поверки 2025-mp95563-25.pdf	Скачать	2.1 MБ

Описание типа

Назначение Описание smi Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразования электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата. Принцип измерений мутности по формазину и массовой концентрации взвешенных веществ по каолину первичным преобразователем (датчиком) основан на комбинированном методе поглощения инфракрасного излучения и рассеянного света.

Конструктивно анализаторы представляют собой датчик, погружаемый в анализируемую среду, в комплекте с контрольно-измерительным устройством (далее - контроллер). Основной корпус датчика выполнен из нержавеющей стали, верхняя и нижняя часть - из полиформальдегида, кабель для передачи данных длиной 10 м (опция - до 100 м) выполнен из полихлорвинила. Внутри датчика находится измерительная ячейка (в зависимости от типа датчика). Выходной сигнал датчика через интерфейс RS485 по протоколу MODBUS передается на вход контроллера. Контроллер выполнен в пластмассовом корпусе с цветным жидкокристаллическим или сенсорным экраном, внутри которого расположены блок питания и микропроцессор. Контроллер осуществляет функции получения, отображения и передачи измерительной информации, а также настройки и управления анализатором.

Датчики производят измерение мутности воды и массовой концентрации взвешенных веществ на следующих длинах волн:

- датчики CS7800D-DL, CS7820D-DL, CS7830D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL - 940 нм;

- датчик CS7806D-DL - видимый диапазон длин волн;

- датчики CS7832D-DL, CS7863D-DL - 860 нм.

Все анализаторы оснащены цветным ЖК дисплеем, функцией автоматической калибровки, температурной компенсацией в ручном и автоматическом режиме, функцией защиты паролем, режимом вывода сигнала по каналам (4-20) мА и RS-485, индикацией тока и температуры.

Анализаторы выпускаются в моделях, приведенных в таблице 1.

Таблица 1 - Модели анализаторов

Модель анализатора	Модели датчиков в составе анализатора	Описание анализатора
T4070-DL	датчики CS7800D-DL, CS7820D-DL, CS7830D-DL, CS7920D-DL	Предназначен для измерений мутности по формазину, ЕМФ; цветной ЖК дисплей; 4 кнопки управления
T4071-DL	датчик CS7806D-DL	Предназначен для измерений мутности по формазину, ЕМФ; цветной ЖК дисплей; 4 кнопки управления
T4072-DL	датчики CS7832D-DL, CS7835D-DL	Предназначен для измерений мутности по формазину, ЕМФ; цветной ЖК дисплей; 4 кнопки управления
T4075-DL	датчики CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL	Предназначен для измерений мутности по каолину (взвешенных твердых веществ), мг/дм3; цветной ЖК дисплей; 4 кнопки управления
T4077-DL	датчики CS7863D-DL,CS7865D-DL	Предназначен для измерений мутности по каолину (взвешенных твердых веществ), мг/дм3; цветной ЖК дисплей; 4 кнопки управления
T6070-DL	датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7920D-DL	Предназначен для измерений мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления
T6072-DL	датчики CS7832D-DL, CS7835D-DL	Предназначен для измерений мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления
T6075-DL	датчики CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL	Предназначен для измерений мутности по каолину (взвешенных твердых веществ), мг/дм3; цветной ЖК дисплей; 6 кнопок управления
T6077-DL	датчики CS7863D-DL, CS7865D-DL	Предназначен для измерений мутности по каолину (взвешенных твердых веществ), мг/дм3; цветной ЖК дисплей; 6 кнопок управления
T6570-DL	датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7920D-DL	Предназначен для измерений мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления
T6572-DL	датчики CS7832D-DL, CS7835D-DL	Предназначен для измерений мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления
T6575-DL	датчики CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL	Предназначен для измерений мутности по каолину (взвешенных твердых веществ), мг/дм3; цветной ЖК дисплей; 6 кнопок управления

Модель анализатора

Модели датчиков в составе анализатора

Описание анализатора

T6577-DL

датчик CS7863D-DL

Предназначен для измерений мутности по каолину (взвешенных твердых веществ), мг/дм3; цветной ЖК дисплей; 6 кнопок управления

T9050-DL

датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7920D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL, CS7863D-DL, CS7865D-DL

Модель анализатора может быть выполнена как в настенном, так и в шкафном исполнении.

У ниверсальный многопараметрический анализатор предназначен для измерений мутности по формазину, ЕМФ, мутности по каолину, массовая концентрация взвешенных веществ, мг/дм3.

Управление с помощью сенсорного TFT экрана; светодиодная

подсветка; выходные сигналы: Пяти - групповой изолированный токовый, трех - групповой релейный выход с нормально разомкнутым контактом; возможно подключение нескольких датчиков; опция

беспроводной передачи данных (по заказу); возможность подключения функции защиты паролем.

В модели, выполненной в шкафном исполнении, устанавливаются

контроллер, проточный бак из нержавеющей стали для установки 6 цифровых датчиков различных типов и труб для циркуляции воды. На задней панели ЖК-дисплея имеется печатная плата, которая используется для приема сигналов от различных цифровых датчиков и вывода сигналов на ЖК-дисплей.

Общий вид контроллеров и датчиков приведен на рисунках 1, 2.

На корпусе контроллера расположена маркировочная табличка, которая содержит следующую информацию:

- наименование модели;

- наименование изготовителя;

- серийный номер, состоящий из латинских букв и арабских цифр.

На корпусе датчиков расположены маркировочные таблички, которые содержат информацию о наименовании и серийном номере датчика, состоящем из арабских цифр или латинских букв и арабских цифр.

Информация на маркировочную табличку на корпусе контроллера и датчика наносится термопечатью.

Места нанесения серийных номеров приведены на рисунках 3, 4.

Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контроллера. Сведения о серийных номерах датчиков, входящих в состав средства измерений, указываются в паспорте.

Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.

а) модели T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL

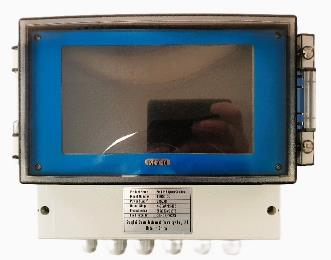

г) модель T9050-DL (настенное исполнение)

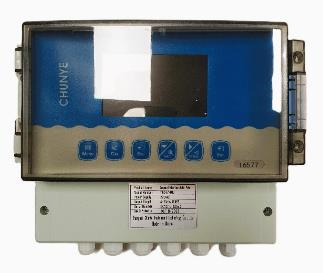

б) модели T6070-DL, T6072-DL, T6075-DL, T6077-DL в) модели T6570-DL, T6572-DL, T6575-DL, T6577-DL д) модель T9050-DL (шкафное исполнение)

Рисунок 1 - Общий вид контроллеров

а) датчики CS7820D-DL, CS7830D-DL

в) датчики CS7835D-DL, CS7865D-DL

б) датчик CS7832D-DL

д) датчик CS7863D-DL

г) датчики CS7850D-DL, CS7860D-DL

е) датчики CS7920D-DL,

CS7950D-DL

ж) датчик CS7806D-DL

з) датчики CS7800D-DL, CS7840D-DL

Рисунок 2 - Общий вид датчиков

а) модели T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL

Место нанесения серийного номера

б) модели T6070-DL, T6072-DL, T6075-DL, T6077-DL

Место нанесения серийного номера

smi

в) модели T6570-DL, T6572-DL, T6575-DL, T6577-DL

Й&.ЛйЙ ■

liUi ha каша 'ап ]>li, I

j } 1 т

г) модель T9050-DL

Рисунок 3 - Общий вид контроллера с указанием места нанесения серийного номера

Место нанесения серийного номера

а) датчики CS7820D-DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7850D-DL, CS7860D-DL, CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL

б) датчик CS7806D-DL

Рисунок 4 - Общий вид датчиков с указанием места нанесения серийного номера

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции сбора, обработки, отображения и передачи измерительной информации.

Основные функции метрологически значимой части ПО - обработка сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений.

Настройки ПО устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем.

Нормирование метрологических характеристик анализаторов проведено с учетом того, что ПО является неотъемлемой частью анализаторов.

Уровень защиты ПО от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	Модели T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL	Модели T6070-DL, T6072-DL, T6075-DL, T6077-DL, T6570-DL, T6572-DL, T6575-DL, T6577-DL	Модель T9050-DL
Идентификационное наименование ПО	Online Turbidity Meter monitor software	Online Turbidity Meter monitor software	Online Turbidity Meter monitor software
Номер версии (идентификационный номер) ПО, не ниже	6.0.30	19-1.0	xxxxxxxxxxxxV1.0*
Цифровой идентификатор ПО	-	-	-
* где хххххххххххх может принимать любые буквенно-цифровые и символьные значения, V - обозначение версии ПО

Технические характеристики

Таблица 3 - Метрологические характеристики анализаторов при измерении мутности (по формазину)

Модели анализаторов

Датчик

Диапазон показаний мутности, ЕМФ

Диапазон измерений мутности, ЕМФ

Пределы допускаемой погрешности

приведенной к верхнему значению диапазона (поддиапазона) измерений, %

относительной, %

T4070-DL

T6070-DL

T6570-DL

T9050-DL

CS7800D-DL

от 0 до 20

±5

Модели анализаторов	Датчик	Диапазон показаний мутности, ЕМФ	Диапазон измерений мутности, ЕМФ	Пределы допускаемой погрешности
				приведенной к верхнему значению диапазона (поддиапазона) измерений, %	относительной, %
T4071-DL T6070-DL T6570-DL T9050-DL	CS7806D-DL	от 0 до 100	от 0 до 10,0 включ.	±5	-
			св. 10,0 до 100	-	±5
T4070-DL T6070-DL T6570-DL T9050-DL	CS7820D-DL	от 0 до 400	от 0 до 10,0 включ.	±5	-
			св. 10,0 до 400	-	±5
T4070-DL T6070-DL T6570-DL T9050-DL	CS7830D-DL	от 10 до 4000	от 10,0 до 4000	-	±5
T4072-DL T6072-DL T6572-DL T9050-DL	CS7832D-DL CS7835D-DL	от 0 до 4000	от 0 до 10,0 включ.	±5	-
			св. 10,0 до 4000		±5
T4070-DL T6070-DL T6570-DL T9050-DL	CS7920D-DL	от 0 до 400	от 0 до 10,0 включ.	±5	-
			св. 10,0 до 400	-	±5

Таблица 4 - Метрологические характеристики анализаторов при измерении массовой концентрации взвешенных веществ (по каолину)

Модели анализаторов	Датчик	Диапазон показаний массовой концентрации взвешенных веществ (по каолину), мг/дм3	Диапазон измерений массовой концентрации взвешенных веществ (по каолину), мг/дм3	Пределы допускаемой погрешности
				приведенной к верхнему значению поддиапазона измерений, %	относительной, %
T4075-DL T6075-DL T6575-DL T9050-DL	CS7840D-DL	от 0 до 200	от 0 до 100 включ.	±10	-
			св. 100 до 200	-	±10
T4075-DL T6075-DL T6575-DL T9050-DL	CS7850D-DL	0 до 200	от 0 до 100 включ.	±10	-
			св. 100 до 200	-	±10

Модели анализаторов	Датчик	Диапазон показаний массовой концентрации взвешенных веществ (по каолину), мг/дм3	Диапазон измерений массовой концентрации взвешенных веществ (по каолину), мг/дм3	Пределы допускаемой погрешности
				приведенной к верхнему значению поддиапазона измерений, %	относительной, %
T4075-DL, T6075-DL, T6575-DL, T9050-DL	CS7860D-DL	от 0 до 50000	от 0 до 100 включ.	±10	-
			св. 100 до 20000	-	±10
T4077-DL, T6077-DL, T6577-DL, T9050-DL	CS7863D-DL	от 0 до 120000	от 0 до 100 включ.	±10	-
			св. 100 до 20000		±10
T4077-DL, T6077-DL, T9050-DL	CS7865D-DL	от 0 до 50000	от 0 до 100 включ.	±10
			св. 100 до 20000	-	±10
T4075-DL, T6075-DL, T6575-DL, T9050-DL	CS7950D-DL	от 0 до 200	от 0 до 100 включ.	±10	-
			св. 100 до 200	-	±10

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL, T6070-DL, T6072-DL, T6075-DL, T6077-DL, T6570-DL, T6572-DL, T6575-DL, T6577-DL, T9050-DL:

напряжение постоянного тока, В напряжение переменного тока, В

- датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL:

напряжение постоянного тока, В

от 9 до 36 220

от 9 до 36

Выходные сигналы постоянного тока, мА

от 0 до 20

от 4 до 20

от 20 до 4

Наименование характеристики	Значение
Цифровые интерфейсы связи	RS-485
Поддерживаемые протоколы связи	Modbus RTU
Диапазон температуры анализируемой среды, °C: - датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D- DL, CS7832D-DL, CS7835D-DL, CS7850D-DL, CS7860D-DL, CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL	от 0 до +45
- датчик CS7840D-DL	от 0 до +50
Максимальное давление анализируемой среды, МПа - датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL	0,3
Масса, кг, не более: - контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL	0,5
- контроллеры T6070-DL, T6072-DL, T6075-DL, T6077-DL	0,7
- контроллеры T6570-DL, T6572-DL, T6575-DL, T6577-DL	1,0
- контроллер T9050-DL: настенное исполнение	1,3
шкафное исполнение	45,0
- датчики CS7820D-DL, CS7830D-DL, CS7835D-DL, CS7850D-DL, CS7860D-DL, CS7865D-DL	1,4
- датчик CS7832D-DL	1,5
- датчик CS7806D-DL	1,9
- датчик CS7863D-DL	2,0
- датчики CS7920D-DL, CS7950D-DL	4,0
- датчики CS7800D-DL, CS7840D-DL	6,7
Габаритные размеры (Длина^Ширина^Высота), мм, не более: - контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL	130x98x98
- контроллеры T6070-DL, T6072-DL, T6075-DL, T6077-DL	118x144x144
- контроллеры T6570-DL, T6572-DL, T6575-DL, T6577-DL	120x235x185
- контроллер T9050-DL: настенное исполнение	120x235x185
шкафное исполнение	400x500x1470
- датчик CS7806D-DL	166x158x155
- датчики CS7800D-DL, CS7840D-DL	170x300x400
Габаритные размеры (Длина^Диаметр), мм, не более: - датчик CS7863D-DL	261x60
- датчики CS7820D-DL, CS7830D-DL, CS7850D-DL, CS7860D-DL	237x50
- датчик CS7832D-DL	223x49
- датчики CS7835D-DL, CS7865D-DL	210x50
- датчики CS7920D-DL, CS7950D-DL	160x50

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -10 до +60
- относительная влажность воздуха, %, не более	90
- атмосферное давление, кПа	от 84 до 106,7
Степень защиты по ГОСТ 14254-15: - контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL, T6070-DL, T6072-DL, T6075-DL, T6077-DL, T6570-DL, T6572-DL, T6575-DL, T6577-DL	IP65
- контроллер T9050-DL: настенное исполнение	IP65
шкафное исполнение	IP54
- датчик CS7806D-DL	IP65
- датчики CS7800D-DL, CS7820D-DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL	IP68

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	87600
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность

Таблица 7 - Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор мутности контроллер датчик	Chunye
	T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL, T6070-DL, T6072-DL, T6075-DL, T6077-DL, T6570-DL, T6572-DL, T6575-DL, T6577-DL, T9050-DL	в соответствии с заказом
	CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL	в соответствии с заказом
Комплект принадлежностей и ЗИП1)	-	по заказу
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	-	1 экз.
1) Комплект принадлежностей и ЗИП согласовываются при заказе.

Сведения о методах измерений

приведены в руководствах по эксплуатации на модели T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL, T6070-DL, T6072-DL, T6075-DL, T6077-DL, T6570-DL, T6572-DL, T6575-DL, T6577-DL, T9050-DL в главе «Принцип действия и работа с прибором».

Нормативные документы

Стандарт предприятия Shanghai Chunye Instrument Technology Co., Ltd, КНР.

Смотрите также

95564-25

Л5Н3 Лента измерительная

Общество с ограниченной ответственностью "Опика" (ООО "Опика"), г. Москва

Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10"9 до 100 м и длин волн в...

Подробнее

95565-25

ЗМС.ДИУ056 Динамометры

Акционерное общество "Завод МетроСтандарт" (АО "ЗМС"), г. Челябинск

Динамометры ЗМС.ДИУ056, (далее - динамометр, средства измерений) предназначены для преобразования силы при прямом нагружении в наблюдаемое на шкале значение.

Подробнее

Источники питания постоянного тока АКИП-1179

95566-25

АКИП-1179 Источники питания постоянного тока

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай

Источники питания постоянного тока АКИП-1179 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Подробнее

95567-25

MERTIS Твердомеры Виккерса

Компания "Shanghai Shangcai Testermachine Co. Ltd", Китай

Твердомеры Виккерса MERTIS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.

Подробнее

95568-25

Датчики температуры

Общество с ограниченной ответственностью НПП "Автоматизация" (ООО НПП "Автоматизация"), г. Новосибирск

Датчики температуры (далее - датчики) предназначены для непрерывных измерений температуры неагрессивных к материалу защитной арматуры жидких, паро- и газообразных сред, сыпучих материалов, а также твердых тел.

Подробнее
