Динамометры ЗМС.ДИУ056
| Номер в ГРСИ РФ: | 95565-25 |
|---|---|
| Категория: | Динамометры |
| Производитель / заявитель: | АО "Завод МетроСтандарт" (АО "ЗМС"), г. Челябинск |
Динамометры ЗМС.ДИУ056, (далее - динамометр, средства измерений) предназначены для преобразования силы при прямом нагружении в наблюдаемое на шкале значение.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95565-25 |
| Действует | по 26.05.2030 |
| Наименование | Динамометры |
| Модель | ЗМС.ДИУ056 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a14d75a1-59db-aaea-b2ce-1940ba39627b |
Производитель / Заявитель
Акционерное общество "Завод МетроСтандарт" (АО "ЗМС"), г. Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95565-25: Описание типа
2025-95565-25.pdf
|
Скачать | 99 КБ | |
|
95565-25: Методика поверки
2025-mp95565-25.pdf
|
Скачать | 893.2 КБ |
Описание типа
Назначение
Динамометры ЗМС.ДИУ056, (далее - динамометр, средства измерений) предназначены для преобразования силы при прямом нагружении в наблюдаемое на шкале значение.
Описание
Принцип действия средств измерений основан на деформации упругого элемента, представляющего собой металлическую пружину, под действием прилагаемой нагрузки.
Конструкция динамометров включает в себя следующие основные части:
- регулировочный винт;
- корпус;
- пружина;
- шток.
Динамометры выпускаются в двух модификациях ЗМС.ДИУ056 Модель 1 и ЗМС.ДИУ056 Модель 2, отличающихся техническими характеристиками согласно таблице 3, а также возможностью установки удлинителей.

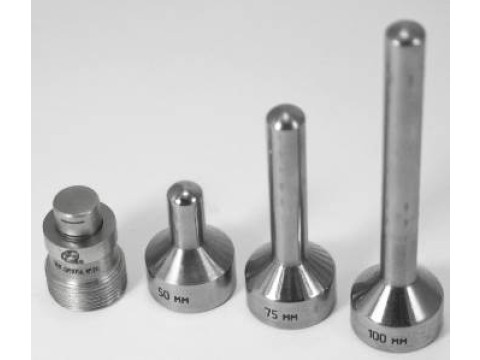

Общий вид динамометров на рисунке 1.
таблички
Штрихи шкалы
Динамометр
Место нанесения маркировочной
Удлинители
Рисунок 1 - Общий вид динамометра с удлинителями
Маркировочная табличка наносится на корпус динамометра методом лазерной гравировки и содержит следующую информацию:
- товарный знак предприятия-изготовителя;
- обозначение типа;
- заводской номер виде цифрового обозначения.
Пломбировка средства измерений не предусмотрена.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Значение усилия по шкале №1, Н |
5 |
|
Значение усилия по шкале №2, Н |
9 |
|
Пределы допускаемой относительной погрешности, % |
±10 |
|
Общий диапазон измерения, Н |
от 5 до 9 |
|
Количество штрихов шкалы (5Н и 9Н) |
2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ЗМС.ДИУ056 Модель 1 |
ЗМС.ДИУ056 Модель 2 | |
|
Диаметр динамометра, мм |
16 |
18 |
|
Длина динамометра, мм |
26 |
26 |
|
Габаритные размеры удлинителя на 50мм, ДхШхВ, мм |
- |
20х20х28,5 |
|
Габаритные размеры удлинителя на 75мм, ДхШхВ, мм |
- |
20х20х53,5 |
|
Габаритные размеры удлинителя на 100мм, ДхШхВ, мм |
- |
20х20х78,5 |
|
Тип измерительных поверхностей |
сферический | |
|
Тип упругого элемента |
пружина сжатия | |
|
Регулировка усилия |
за счёт винта | |
Знак утверждения типа
на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Динамометр |
_ |
1 шт. |
|
Удлинители (для модификации ЗМС.ДИУ056 Модель 2) |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Методика поверки |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделах 3 «Устройство и методы измерений» и 4 «Руководство по эксплуатации и хранению» документа «Динамометры ЗМС.ДИУ056. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-013-94768227-2023 «Динамометры ЗМС.ДИУ056. Технические условия».
