Источники питания постоянного тока АКИП-1179
| Номер в ГРСИ РФ: | 95566-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока АКИП-1179 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95566-25 |
| Действует | по 26.05.2030 |
| Наименование | Источники питания постоянного тока |
| Модель | АКИП-1179 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bd21828a-07bf-07d1-83ff-46604db816ab |
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95566-25: Описание типа
2025-95566-25.pdf
|
Скачать | 163.6 КБ | |
|
95566-25: Методика поверки
2025-mp95566-25.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1179 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют три канала с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения. Допускается параллельное и последовательное соединение 1 и 2 каналов.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания.
На задней панели источников расположены:
- выходной терминал для подключения удаленной нагрузки для 1, 2 и 3 каналов;
- интерфейсы дистанционного управления RS-232, LAN;
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
|
Модификация |
Канал 1, 2 |
Канал 3 | ||||
|
Ивых, В |
1вых, А |
Рмакс, Вт |
Ивых, В |
1вых, А |
Рмакс, Вт | |
|
АКИП-1179/1 |
от 0 до 32 |
от 0 до 3 |
96 |
от 0 до 6 |
от 0 до 3 |
18 |
|
АКИП-1179/2 |
от 0 до 32 |
от 0 до 5 |
160 |
от 0 до 6 |
от 0 до 3 |
18 |
|
АКИП-1179/3 |
от 0 до 60 |
от 0 до 3 |
180 |
от 0 до 6 |
от 0 до 3 |
18 |
Примечание:
Ивых, В/ 1вых, А/Рмакс, Вт - выходные значения напряжения, тока и максимальной мощности
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

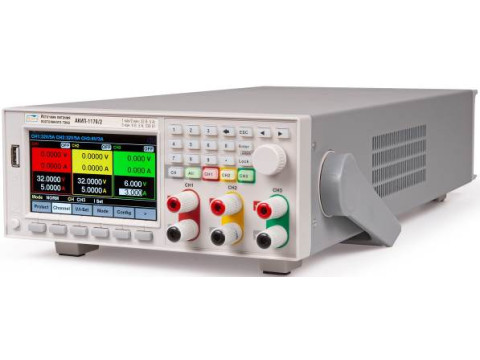

Рисунок 1 - Общий вид модификаций источников АКИП-1179 с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
ППНПК111111111111ПНН

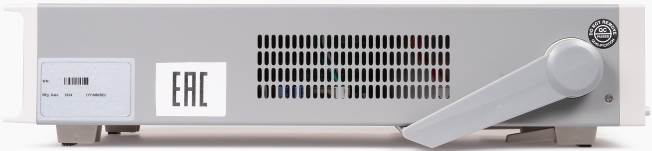

Рисунок 2 - Вид боковой панели источников с местом нанесения серийного номера (В)

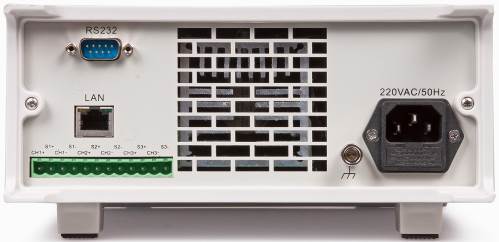

Рисунок 3 - Вид задней панели источников с местом пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.000 |
Технические характеристики
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 АКИП-1179/2 |
±(0,0001-U+0,010) |
±(0,0003-U+0,010) |
|
АКИП-1179/3 |
±(0,0002-U+0,020) | |
Примечания:
U - значение напряжения постоянного тока, установленное/измеренное на источнике, В
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения силы тока, А | |
|
Канал 1,2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,00054+0,005) |
±(0,0005-1 +0,01) |
|
АКИП-1179/2 |
±(0,0005-1 +0,01) | |
|
АКИП-1179/3 |
±(0,0005-1 +0,005) | |
Примечания
I - значение силы постоянного тока, установленное/измеренное на источнике, А
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке_____________________________________________________
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,0001-U+0,003) |
±(0,001-U+0,004) |
|
АКИП-1179/2 | ||
|
АКИП-1179/3 | ||
|
Примечания U - значение напряжения постоянного тока, установленное на источнике, В | ||
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников_________________________________________
|
Модификация |
Нестабильность напряжения при изменении напряжения питания источников, В | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,0001-U+0,001) |
±(0,0001-U+0,003) |
|
АКИП-1179/2 | ||
|
АКИП-1179/3 | ||
Таблица 7 - Значения уровня пульсаций выходного напряжения
|
Модификация |
Уровень пульсаций выходного напряжения, мВскз, не более |
|
Каналы 1, 2, 3 | |
|
АКИП-1179/1 АКИП-1179/2 АКИП-1179/3 |
1 |
Таблица 8 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,0001-1+0,003) |
±(0,00024+0,003) |
|
АКИП-1179/2 | ||
|
АКИП-1179/3 |
±(0,0001-1+0,006) | |
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А | |
|
Каналы 1, 2 |
Канал 3 | |
|
АКИП-1179/1 |
±(0,0001-1+0,001) |
±(0,0002-1+0,003) |
|
АКИП-1179/2 |
±(0,0001-1+0,003) | |
|
АКИП-1179/3 | ||
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 47 до 63 |
|
Масса, кг, не более АКИП-1179/1 АКИП-1179/2, АКИП-1179/3 |
9,0 11,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1179/1 АКИП-1179/2, АКИП-1179/3 |
214х88х413 214x88x461 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более |
от 0 до +40 80 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 12 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-1179 1) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1179».
