Калибраторы давления MPS46
| Номер в ГРСИ РФ: | 95569-25 |
|---|---|
| Производитель / заявитель: | Фирма "D. Marchiori s.r.l.", Италия |
Калибраторы давления MPS46 (далее по тексту - калибраторы) предназначены для измерений и воспроизведений абсолютного давления, а также для расчета по результатам измерений других параметров воздушной среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95569-25 |
| Действует | по 26.05.2030 |
| Наименование | Калибраторы давления |
| Модель | MPS46 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c7053c72-08e3-abdd-f7dd-241f6db95b2c |
Производитель / Заявитель
D.MARCHIORI S.R.L., Италия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95569-25: Описание типа
2025-95569-25.pdf
|
Скачать | 618.2 КБ | |
|
95569-25: Методика поверки
2025-mp95569-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Калибраторы давления MPS46 (далее по тексту - калибраторы) предназначены для измерений и воспроизведений абсолютного давления, а также для расчета по результатам измерений других параметров воздушной среды.
Калибраторы могут применяться в качестве рабочих эталонов давления 1-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1 •IO-1 - 1 • 107 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900.
Описание
К настоящему типу средств измерений относятся калибраторы давления MPS46 исполнения J4.
Принцип действия калибраторов основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора.
Измеряемое давление подается в приемную камеру первичного преобразователя, под действием которого происходит деформация чувствительного элемента, что приводит к изменению электрического сопротивления пьезорезисторов, в результате чего формируется сигнал, пропорциональный давлению. Управление калибратором производится с помощью клавиатуры или расположенного рядом полноцветного сенсорного дисплея. Передача информации может осуществляться через GPIB, USB, RS232.
Калибраторы изготавливаются в корпусе для монтажа в 19-дюймовую стойку, имеют два канала давления для измерений абсолютного давления в двух разных точках потока: Ps и Pt, которые в дальнейшем при совместном использовании с другим средством измерений, например, трубкой Пито, могут быть использованы для измерений статического и полного давлений. В данном исполнении калибратора предусмотрено 2 порта для канала Ps и 2 порта для канала Pt на передней панели калибратора, а на задней панели расположена дополнительная пара портов для Ps и Pt.
Калибраторы могут использоваться совместно с генератором EPSR2 для создания давления, имеющим встроенные источники вакуума и давления, производства D.Marchiori.
Общий вид средств измерений представлен на рисунке 1.
Место
нанесения
заводского (серийного)
номера
Рисунок 1 - Общий вид калибраторов давления MPS46 с указанием места нанесения заводского (серийного) номера
Место нанесения заводского (серийного)

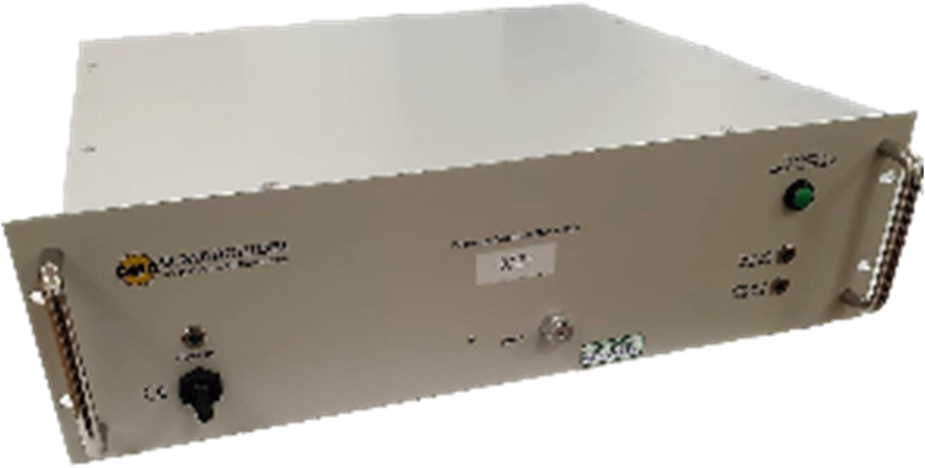

Рисунок 2 - Общий вид генератора для создания давления с указанием места нанесения заводского (серийного) номера
номера
Заводской (серийный) номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового кода (см. рисунок 1).
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование калибраторов не предусмотрено.
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО калибраторов и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.
ПО калибраторов обеспечивает:
- отображение на дисплее значения задаваемого и измеренного давления, а также процесса изменения давления;
- выбор дисплея давления или аэронавигационных данных, единиц измерений, разрядность отображения результатов измерений;
- передачу данных по интерфейсу связи;
- управление внешними источниками вакуума и давления.
Таблица 1 - Идентификационные данные программного обеспечения калибраторов________
|
Идентификационные данные (признаки) |
MPS46 |
|
Идентификационное наименование ПО |
_ |
|
Номер версии ПО (идентификационный номер), не ниже |
3.25 |
|
Цифровой идентификатор ПО |
_ |
Идентификационные данные ПО можно увидеть на дисплее калибратора при включении и в меню настроек.
Технические характеристики
Метрологические характеристики приведены в таблице 2, основные технические характеристики приведены в таблице 3.
Таблица 2 - Основные метрологические характеристики калибраторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений и воспроизведений статического давления, Ps, гПа 1) |
от 15 до 1700 |
|
Пределы допускаемой абсолютной погрешности канала статического давления, гПа: - в диапазоне измерений от 15 до 120 гПа включ. |
±0,045 |
|
- в диапазоне измерений св. 120 до 350 гПа включ. |
±0,055 |
|
- в диапазоне измерений св. 350 до 1100 гПа включ. |
±0,10 |
|
- в диапазоне измерений св. 1100 до 1700 гПа включ. |
±0,14 |
|
Диапазон измерений и воспроизведений полного давления Pt, гПа 1) |
от 15 до 3500 |
|
Пределы допускаемой абсолютной погрешности канала полного давления, гПа: - в диапазоне измерений от 15 до 120 гПа включ. |
±0,10 |
|
- в диапазоне измерений св. 120 до 1700 гПа включ. |
±0,14 |
|
- в диапазоне измерений св. 1700 до 3500 гПа включ. |
±0,42 |
|
1) Калибраторы могут использоваться с другими единицами измерений давления, | |
|
допущенными к применению в Российской Федерации. | |
Таблица 3 - Основные технические характеристики калибраторов_давления MPS46
|
Наименование характеристики |
Значение |
|
Цифровые интерфейсы: |
RS232, USB, GPIB |
|
Параметры электропитания: - напряжение сети переменного тока, В - частота, Г ц |
от 90 до 240 от 50 до 400 |
|
Габаритные размеры, мм, не более: - длинахширинахвысота |
500х280х90 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность для калибраторов давления MPS46
|
Наименование |
Обозначение |
Количество |
|
Калибратор давления |
MPS46 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. 1) |
|
Паспорт |
_ |
1 экз. |
|
Кабель питания |
_ |
1 шт. |
|
Г енератор для создания давления |
EPSR2 |
1 шт. 2) |
|
1) Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес. 2) По дополнительному заказу. | ||
Сведения о методах измерений
приведены в разделе 2 «Общая информация» руководства по эксплуатации на средство измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па».
