Комплекс измерительный "КИ-Березовская ГРЭС-РХ"
| Номер в ГРСИ РФ: | 95578-25 |
|---|---|
| Производитель / заявитель: | ООО "РОСТ ИНТЕК", г. Пермь |
Комплекс измерительный «КИ-Березовская ГРЭС-РХ» предназначен для измерения сигналов (силы постоянного тока) первичных измерительных преобразователей уровня кислоты и щелочи, массовой доли щелочи и кислоты, вычисления, контроля и хранения измеренных параметров.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95578-25 | ||||||
| Наименование | Комплекс измерительный "КИ-Березовская ГРЭС-РХ" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 17b65e61-80aa-9307-995a-4454e3e2bbb7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "РОСТ ИНТЕК" (ООО "РОСТ ИНТЕК"), г. Пермь
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95578-25: Описание типа
2025-95578-25.pdf
|
Скачать | 271.4 КБ | |
|
95578-25: Методика поверки
2025-mp95578-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Комплекс измерительный «КИ-Березовская ГРЭС-РХ» предназначен для измерения сигналов (силы постоянного тока) первичных измерительных преобразователей уровня кислоты и щелочи, массовой доли щелочи и кислоты, вычисления, контроля и хранения измеренных параметров.
Описание
Комплекс представляет собой совокупность технических и программных средств, в том числе:
- Оборудования нижнего уровня, состоящего из:
• программно-технических средств на базе модулей аналогового ввода R500 AI 16 011 в составе контроллера программируемого логического REGUL R500 (Госреестр № 63776-16) расположенных в шкафу автоматизации и управления, осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов со средств измерений уровня, анализаторов жидкости в выходной код и передачу их в систему комплекса;
• линии связи, соединяющих измерительные модули с датчиками.
- Оборудования верхнего уровня, состоящее из:
• рабочих станций комплекса, реализованных на базе персональных компьютеров;
• специализированного программного обеспечения, предназначенного для конфигурации серверов и рабочих станций, обеспечения передачи измерительной информации на рабочие станции комплекса.
Комплекс реализован на 4 участках химического цеха и состоит из 4 шкафов автоматизации и управления 1ША1, 2ША1, 3ША1, 4ША1, средств измерений уровня и анализаторов жидкости кондуктометрических.
Нанесение знака поверки на средство измерений и его составные части не предусмотрено. Заводской номер комплекса в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку на шкафах автоматизации и управления, указанном на рисунке 1 методом печати на металлизированной пленке.

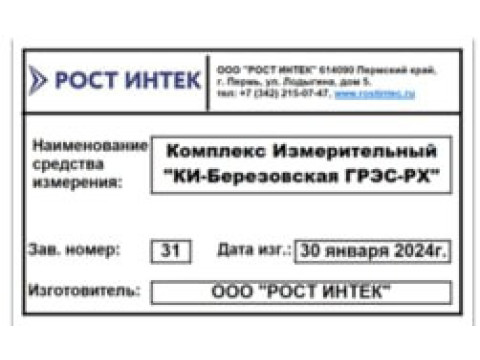

Место нанесения заводского номера комплекса
Miruiwnafiic !
Д*та *Х.: IИ яныря ZDJ4г =
OOD-POCI ИН1£К------1
«ШННЙМК И>М«РМТ«ПЬ*1ЫЙ
йТьим^яя^ “КИ-Бврммская Г₽ЭС-РХ“
^РОСТИНТЕК

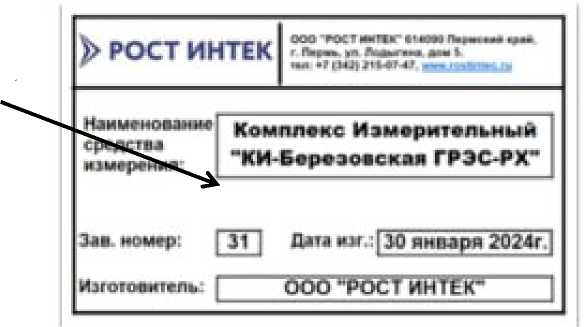

Рисунок 1 - Место нанесения заводского номера комплекса
Пломбирование комплекса и его составных частей не предусмотрено.
Программное обеспечение
В комплексе применяется программное обеспечение, установленное на панелях оператора и на компьютерах АРМ, не имеет метрологическую значимость, т.к. используются только для отображения информации из контроллерного оборудования.
Программное обеспечение, установленное на контроллерное оборудование, создано с применением среды разработки Astra.IDE и является метрологически значимым. Параметры, влияющие на метрологические характеристики, защищены паролем. В контроллерном оборудовании происходит преобразование аналоговых сигналов в инженерные единицы измерения параметра.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_______________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Astra IDE |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
1.7 |
|
Цифровой идентификатор программного обеспечения |
1819 berez hopo v1 8 Final 27 06 24 |
|
Примечание - Номер версии ПО состоит из двух частей: - номер версии метрологически значимой части ПО «1»; - номер версии метрологически незначимой части ПО указывается после «1.» и может принимать целые значения в диапазоне от 7 до 99. | |
Метрологические характеристики систем нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерении силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной погрешности при измерении силы постоянного тока от изменения температуры в рабочих условиях применения на 1 °C, % |
±0,002 |
|
Пределы допускаемой приведенной погрешности преобразования токового сигнала в значение уровня жидкости от 0 до 5,5 м / массовой доли щелочи от 0 до 5% / массовой доли кислоты от 0 до 5%, % |
±0,126 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных преобразователей, шт. |
33 |
|
Количество модулей аналогового ввода R500 AI 16 011, шт. |
4 |
|
Температура окружающей среды, °C: - в нормальных условиях эксплуатации - в рабочих условиях эксплуатации |
от +15 до +25 от -40 до +60 |
|
Напряжение питание от источника постоянного тока, В |
от 18 до 36 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
|
Средняя наработка до отказа, ч, не менее |
150000 |
Знак утверждения типа
наносится на титульный лист паспорта и инструкции по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный «КИ-Березовская ГРЭС-РХ» |
- |
1 шт. |
|
Паспорт |
19-1530-905-ПС |
1 экз. |
|
Инструкция по эксплуатации |
А-1891-1-ИЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Порядок работы» документа А-1891-1-ИЭ «Комплекс измерительный «КИ-Березовская ГРЭС-РХ». Инструкция по эксплуатации».
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А».
