Уровнемеры магнитные UHS-А
| Номер в ГРСИ РФ: | 95580-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Jiangsu Xinhui Measurement and Control Technology Co., Ltd., КНР |
Уровнемеры магнитные UHS-А (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95580-25 |
| Действует | по 26.05.2030 |
| Наименование | Уровнемеры магнитные |
| Модель | UHS-А |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c8d68e7e-dfce-835e-f3f7-de1e0d0a44a3 |
Производитель / Заявитель
Jiangsu Xinhui Measurement and Control Technology Co., Ltd., КНР
Поверка
| Методика поверки / информация о поверке |
РТ-МП-19-208-2025 Государственная система обеспечения единства измерений Уровнемеры магнитные UHS-A Методика поверки
(с 26.05.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95580-25: Описание типа
2025-95580-25.pdf
|
Скачать | 381.6 КБ | |
|
95580-25: Методика поверки
2025-mp95580-25.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
95580-25: Методика поверки
РТ-МП-19-208-2025
2025-mp95580-25-1.pdf
|
Скачать | 361.9 КБ |
Описание типа
Назначение
Уровнемеры магнитные UHS-А (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Описание
Принцип действия уровнемеров основан на измерении уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с черного на желтый и наоборот при понижении уровня.
Уровнемеры могут изготавливаться с измерительным преобразователем, измеренное значение уровня отображается на дисплее. Передача измеренного значения уровня осуществляется измерительным преобразователем через унифицированный выходной сигнал 4-20 мА.
Для сигнализации предельных значений уровня измеряемой среды уровнемеры могут оснащаться магнитными выключателями.
Уровнемеры состоят из:
- выносной направляющей байпасной трубы с патрубками для присоединения сбоку к резервуару или технологическому аппарату. Внутри байпасной трубы установлен поплавок с магнитом;
- местным индикатором с магнитными роликами и оцифрованной шкалой для визуального отслеживания уровня;
Дополнительно уровнемеры могут оснащаться:
- одним измерительным преобразователем с чувствительным элементом;
- одним или несколькими конечными магнитных выключателей, для сигнализации предельных и промежуточных положений магнитного поплавка;
- терма кожухом.
Уровнемеры имеют модификации: для высокой и низкой температуры, высокого и низкого давления, с повышенной антикоррозийной стойкостью, санитарное.

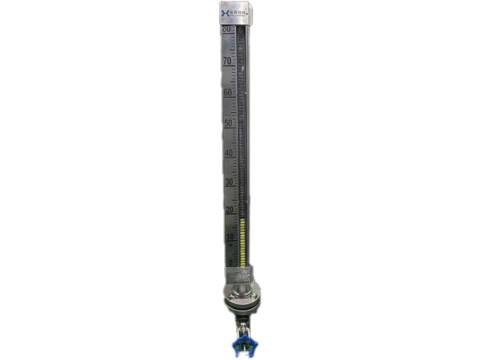

Общий вид уровнемеров представлен на рисунке 1. В зависимости от температуры и давления измеряемой среды внешний вид уровнемеров может отличаться от представленных изображений на рисунке 1.
Серийный номер (лазерной гравировкой) в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку на корпус уровнемера.
Нанесение знака поверки на уровнемеры не предусмотрено.
Место нанесения серийного номера
а) б) в)
Рисунок 1 - Общий вид Уровнемеры магнитные UHS-А а) - стандартное исполнение;
б) - исполнение с измерительным преобразователем;
в) - исполнение с терма кожухом.
Программное обеспечение
Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
аблица 1 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкости1), мм |
от 300 до 6000 (до 20000 по заказу) |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±10 |
|
1) Конкретный диапазон измерений для каждого уровнемера указывается на шильдике и в паспорте. | |
Таблица 2 - Основные технические характеристики
|
Наименование показателя |
Значение показателя |
|
Давление измеряемой среды1), МПа, не более |
42 |
|
Диапазон температур измеряемой среды1), °С |
от -196 до +550 |
|
Маркировка взрывозащиты |
II Gb IIC T6....T1 X |
|
Условия эксплуатации: - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
от -60 до +65 от 84 до 106,7 95 |
|
Выходной сигнал токовый, мА |
от 4 до 20, с протоколом обмена HART |
|
Напряжение питания, В |
от 18 до 30 |
|
1) в зависимости от исполнения уровнемера значения могут отличаться, конкретное значение смотреть в паспорте и на шильдике уровнемера. | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
15 |
|
Срок средней наработки на отказ, ч, не менее |
150000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку методом гравировки или при помощи наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитный |
UHS-A |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе II «Принцип измерений» руководства по эксплуатации на Уровнемеры магнитные UHS-А.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация Jiangsu Xinhui Measurement and Control Technology Co., Ltd.,
КНР.
