Датчики температуры TR33
| Номер в ГРСИ РФ: | 95588-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | Фирма "WIKA Alexander Wiegand GmbH & Co. KG", Германия |
Датчики температуры TR33 (далее по тексту - датчики) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, в составе контрольно-измерительного оборудования мониторинга состояния высоковольтных преобразователей частоты (ВПЧ) с водяным охлаждением пр-ва NANCAL Electric (Китай).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95588-25 | |||||||||||||||||||||
| Наименование | Датчики температуры | |||||||||||||||||||||
| Модель | TR33 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 918c203e-61db-c63f-c515-3db95fa4cab6 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95588-25: Описание типа
2025-95588-25.pdf
|
Скачать | 154.5 КБ | |
|
95588-25: Методика поверки
2025-mp95588-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Датчики температуры TR33 (далее по тексту - датчики) предназначены для измерений температуры жидких сред, не разрушающих их защитную арматуру, в составе контрольно-измерительного оборудования мониторинга состояния высоковольтных преобразователей частоты (ВПЧ) с водяным охлаждением пр-ва NANCAL Electric (Китай).
Описание
Принцип действия датчиков температуры основан на измерении и преобразовании измерительным преобразователем выходных сигналов электрического сопротивления от первичного преобразователя температуры в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него частотно-модулированным сигналом стандарта HART.
Датчики температуры TR33 состоят из термопреобразователя сопротивления TR33-Z-P3 (далее - ТС), соединенного при помощи кабеля с преобразователем измерительным T32.3S.0IS-Z-7 (далее - ИП).
ТС конструктивно выполнены в виде измерительной вставки стержневого типа из нержавеющей стали со штуцерным присоединением, помещенной в защитную гильзу. Внутри измерительной вставки размещен один чувствительный элемент (ЧЭ), имеющий номинальную статистическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Схема соединения внутренних проводов с ЧЭ - 3-х проводная. ТС имеет 4-х-пиновый цилиндрический разъем для подключения соединительного кабеля.
ИП конструктивно выполнены в плоском корпусе из поликарбоната, предназначенном для монтажа на DIN-рейку. На корпусе расположены клеммы для подачи напряжения питания, подключения входного и вывода выходного сигналов. Преобразователи выполнены на основе микропроцессора и обеспечивают измерение и преобразование выходных сигналов от ТС, обработку и передачу результатов в виде аналоговых сигналов силы постоянного тока в диапазоне от 4 до 20 мА и/или сигналов по цифровому интерфейсу HART.
К датчикам температуры данного типа относятся термопреобразователи сопротивления TR33-Z-P3 в комплекте с измерительными преобразователями T32.3S.0IS-Z-7 со следующими заводскими номерами: 8804NCSU, 8804NCSS, 8804NCST, 8804NCSV, 8804NCSQ, 8804NCSR.

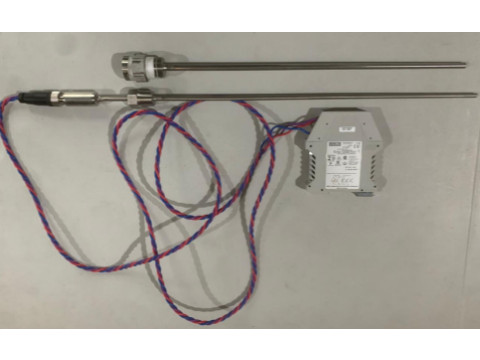

Фотография общего вида датчиков температуры TR33 приведена на рисунке 1.
Заводской номер датчиков в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на корпус ТС и в виде наклейки на корпус ИП. Конструкция датчиков не предусматривает нанесение знака поверки на его корпус.
Пломбирование датчиков не предусмотрено.

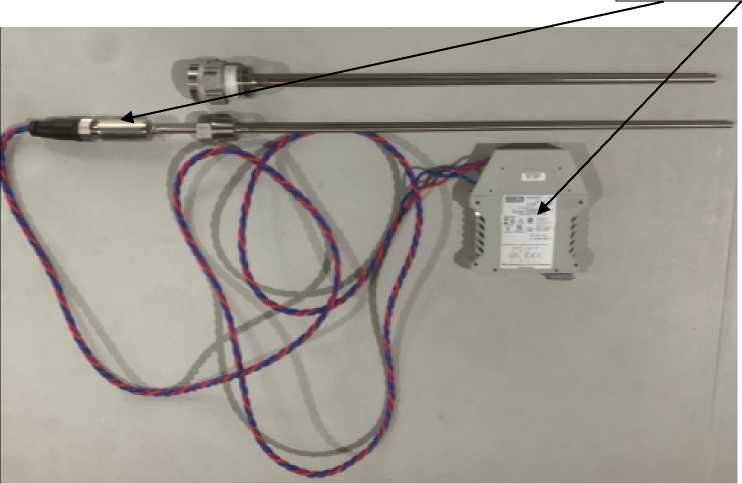

Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков температуры TR33
Технические характеристики
Метрологические и основные технические характеристики датчиков температуры TR33 приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +150 |
|
Тип НСХ ТС по ГОСТ 6651-2009 (МЭК 60751) |
Pt100 |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С |
±(0,15+0,002-|t|) |
|
Пределы допускаемой основной абсолютной погрешности датчика температуры (в диапазоне температур окружающей среды от +20 до +26 °С включ.), °С |
±(0,31+0,002-|t|) |
|
Пределы допускаемой дополнительной абсолютной погрешности датчика температуры, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26 °С включ.), °С, на каждый 1 °С |
±0,015 |
|
Примечание: |t| - абсолютное значение температуры, °С, без учета знака. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал |
от 4 до 20 мА (+ HART) |
|
Схема соединения ТС с ИП |
3-х проводная |
|
Электрическое сопротивление изоляции ТС (при напряжении 100 В, температуре от +18 до +28 °С и относительной влажности окружающего воздуха от 30 до 80 %), МОм, не менее |
100 |
|
Общая длина ТС (без защитной гильзы), мм |
540 |
|
Диаметр ТС (без защитной гильзы), мм |
6,0 |
|
Длина монтажной части ТС (в защитной гильзе), мм |
400 |
|
Диаметр монтажной части защитной гильзы, мм |
8,0 |
|
Габаритные размеры ИП, мм |
113,6x99,0x17,5 |
|
Масса, кг: - ТС (с защитной гильзой) - ИП |
0,44 0,20 |
|
Напряжение питания постоянного тока ИП, В |
от 10,5 до 30,0 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С: - для ТС - для ИП - относительная влажность воздуха, %, не более |
от -55 до +80 от -40 до +85 95 (без конденсации) |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
TR33 |
6 шт. |
|
Паспорт |
- |
6 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
