Манометры, вакуумметры, мановакуумметры показывающие мембранные PANAM
| Номер в ГРСИ РФ: | 95590-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | PANAM ENGINEERS LTD, Индия |
Манометры, вакуумметры, мановакуумметры показывающие мембранные PANAM (далее - приборы) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического и мановакуумметрического давления газов) давления жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95590-25 |
| Действует | по 27.05.2030 |
| Наименование | Манометры, вакуумметры, мановакуумметры показывающие мембранные |
| Модель | PANAM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2e6ef1fb-527b-6aee-c526-20a25ea9bfea |
Производитель / Заявитель
PANAM ENGINEERS LTD, Индия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95590-25: Описание типа
2025-95590-25.pdf
|
Скачать | 894.5 КБ | |
|
95590-25: Методика поверки
2025-mp95590-25.pdf
|
Скачать | 67.8 КБ |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры показывающие мембранные PANAM (далее - приборы) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического и мановакуумметрического давления газов) давления жидких и газообразных сред.
Описание
Конструктивно приборы выполнены в виде цилиндрического корпуса в котором размещены передаточный механизм, циферблат со шкалой и показывающей стрелкой. Корпус соединен с фланцами, между которыми жестко закреплена по наружному контуру мембрана.
Принцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны. Под воздействием измеряемого давления мембрана деформируется и ее прогиб с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.
Фланцы с мембраной выполняют также функцию разделителя сред, который обеспечивает возможность измерения давлений агрессивных, вязких, загрязненных жидкостей и газов.
Приборы изготавливаются одной модификации PSDS, которая имеет различные варианты исполнений, отличающиеся габаритными размерами, метрологическими и техническими характеристиками и местом/типом присоединения к технологическому процессу.
Конструкция приборов не предусматривает нанесение на корпус знака поверки.
Пломбирование приборов не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр прибора, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на циферблат прибора и/или тыльную часть корпуса типографским способом на самоклеящуюся этикетку и/или способом лазерной гравировки.

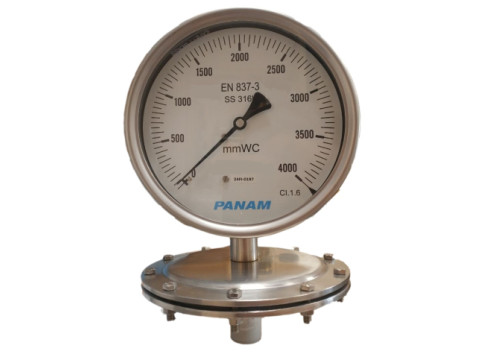

Общий вид приборов представлен на рисунке 1.
Изображение места нанесения заводского номера представлено на рисунке 2.

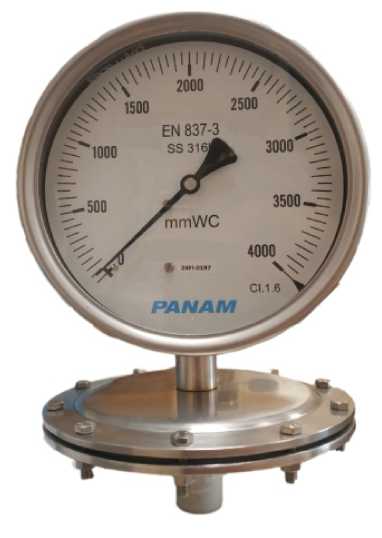

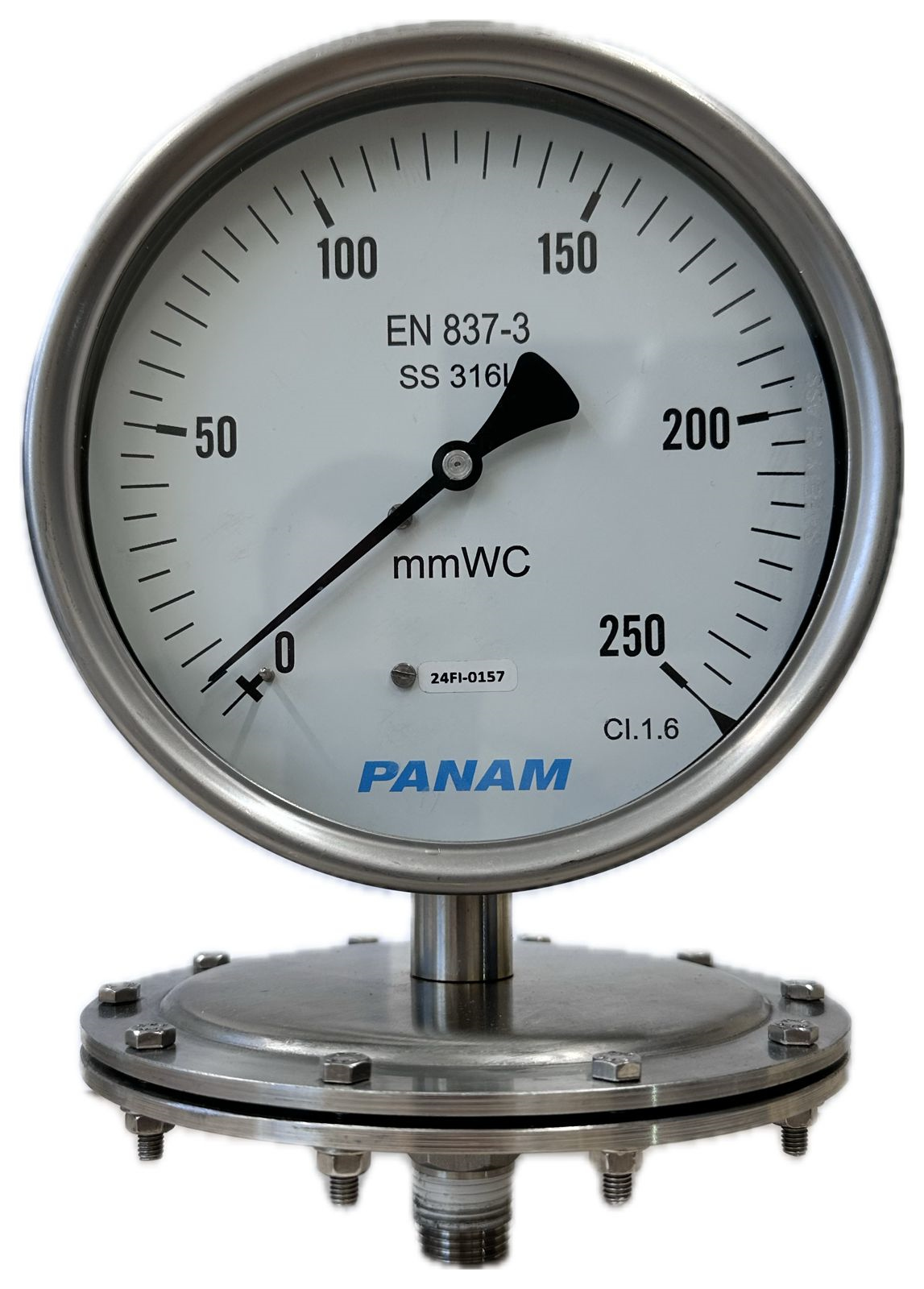

Рисунок 1 - Общий вид приборов
Место нанесения заводского номера

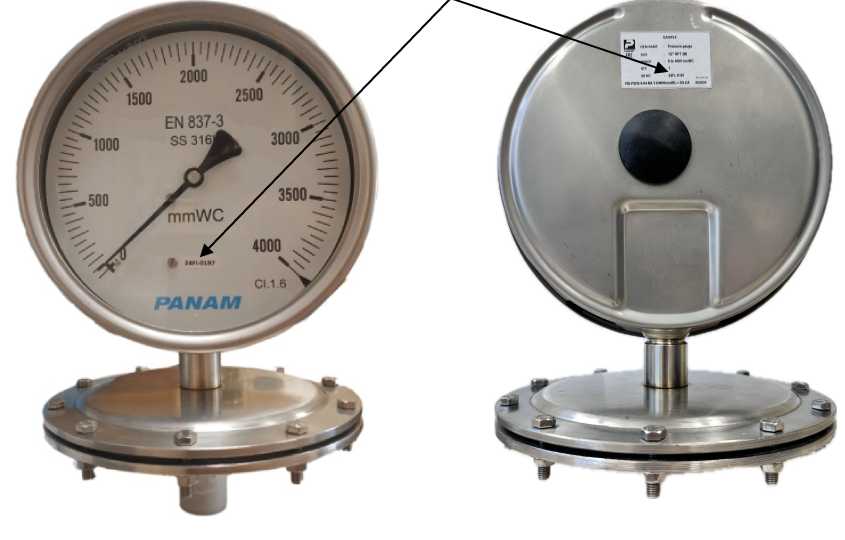

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, мм вод.ст.: 1), 2) |
от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600; от 0 до 2500; от 0 до 4000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности приборов, Y, % 2), 3) |
±1,6; ±2,0 |
|
Вариация показаний, % от диапазона измерений |
1 Y 1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С |
±0,5 |
|
Примечания: 1) Приборы могут быть отградуированы в других единицах измерения давления, допущенных к применению в Российской Федерации. 2) Конкретное значение приведено в паспорте прибора. 3) Класс точности приборов соответствует пределу их допускаемой основной приведенной к диапазону измерений погрешности. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 от 30 до 80 от 84,0 до 106,7 |
|
Масса, кг, не более: - с диаметром шкалы 100 мм и диапазоном измерений до 0,6 кгс/см2 включ. - с диаметром шкалы 100 мм и диапазоном измерений свыше 0,6 кгс/см2 - с диаметром шкалы 150 мм и диапазоном измерений до 0,6 кгс/см2 включ. - с диаметром шкалы 150 мм и диапазоном измерений свыше 0,6 кгс/см2 |
1,66 1,26 1,99 1,59 |
|
- с диаметром шкалы 160 мм и диапазоном измерений до 0,6 кгс/см2 включ. - с диаметром шкалы 160 мм и диапазоном измерений свыше 0,6 кгс/см2 |
2,10 1,70 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметр корпуса х диаметр фланца с мембраной х высота), мм, не более: 1) - с диаметром шкалы 100 мм и диапазоном измерений до 0,6 кгс/см2 включ. - с диаметром шкалы 100 мм и диапазоном измерений свыше 0,6 кгс/см2 - с диаметром шкалы 150 мм и диапазоном измерений до 0,6 кгс/см2 включ. - с диаметром шкалы 150 мм и диапазоном измерений свыше 0,6 кгс/см2 - с диаметром шкалы 160 мм и диапазоном измерений до 0,6 кгс/см2 включ. - с диаметром шкалы 160 мм и диапазоном измерений свыше 0,6 кгс/см2 |
109,0Х155,0Х160,5 109,0Х100,0Х160,5 166,0x155,0x214,0 166,0x100,0x214,0 176,0x155,0x215,0 176,0x100,0x215,0 |
|
Примечание: 1) Для исполнений с фланцевым присоединением к процессу высота приборов увеличивается до 195,0 мм, 248,5 мм и 249,5мм для приборов с диаметром шкалы 100 мм, 150 мм и 160 мм соответственно (без учета толщины фланца). | |
Таблица 3 - Показатели надежности
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометры, вакуумметры, мановакуумметры показывающие мембранные |
PANAM |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Примечание: 1) Допускается прилагать 1 экз. (в зависимости от заказа) на партию приборов, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
Стандарт предприятия PANAM ENGINEERS LTD, Мумбаи, Индия.
