Автоцистерна тип 4665-01
| Номер в ГРСИ РФ: | 95595-25 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "АВТОТЕХНИКА", Челябинская область, г. Миасс |
Автоцистерна типа 4665-01 (далее - АЦ) является мерой полной вместимости, предназначенной для измерения объема, транспортировки, выдачи и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95595-25 | ||||||
| Наименование | Автоцистерна | ||||||
| Модель | тип 4665-01 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | add8f207-966e-dffd-b294-90acb89ce052 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "АВТОТЕХНИКА" (ООО "АВТОТЕХНИКА"), Челябинская область, г. Миасс
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95595-25: Описание типа
2025-95595-25.pdf
|
Скачать | 533.8 КБ | |
|
95595-25: Методика поверки
2025-mp95595-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Автоцистерна типа 4665-01 (далее - АЦ) является мерой полной вместимости, предназначенной для измерения объема, транспортировки, выдачи и кратковременного хранения жидких нефтепродуктов.
Описание
Автоцистерна типа 4665-01 представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами (далее - АЦ),
смонтированный на базе автомобильного шасси «SHACMAN». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АЦ установлены волнорезы.
К верхней части АЦ, приварена цилиндрическая горловина. Отверстие горловины
закрыто крышкой, которая крепится с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой. На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепрегродителем.
Принцип действия АЦ основан на измерении объема нефтепродукта, залитого до
указателя уровня налива, установленного внутри горловины АЦ.
Указатель уровня налива представляет собой угольник, приваренный к горловине АЦ. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Автоцистерна типа 4565-01 оснащена насосом и счетчиком жидкости СЖ-ППО-25-1,6-СУ (рег. № 59916-15).
Насос предназначен для перекачивания нефтепродуктов. Привод насоса осуществляется от коробки отбора мощности через карданный вал.
Счетчик жидкости СЖ-ППО-25-1,6-СУ (рег. № 59916-15) предназначен для заправки
техники фильтрованным топливом с одновременным измерением выданного объема топлива.
К автоцистернам данного типа относится автоцистерна типа 4665-01 с заводским номером 954.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации АЦ нанесен типографским способом в паспорт автоцистерны и ударным методом на маркировочную табличку, закрепленную при помощи алюминиевых заклепок на металлическую скобу, приваренную к левой боковой стороне автоцистерны по ходу движения автоцистерны.
Общий вид автоцистерны типа 4665-01 зав. № 954 представлен на рисунках 1-2.

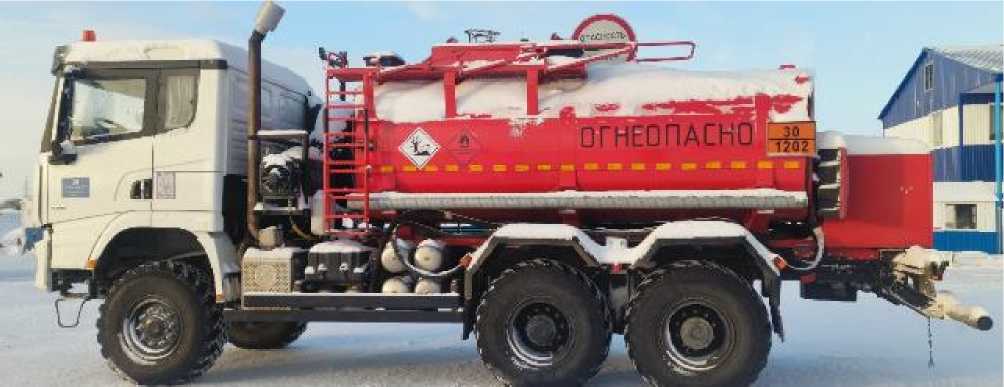

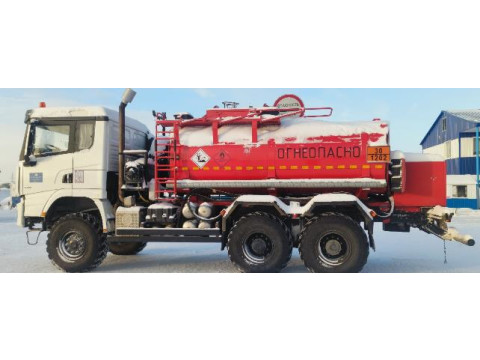

Рисунок 1 - Общий вид автоцистерны типа 4665-01

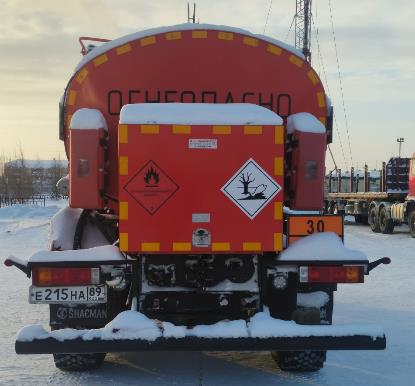

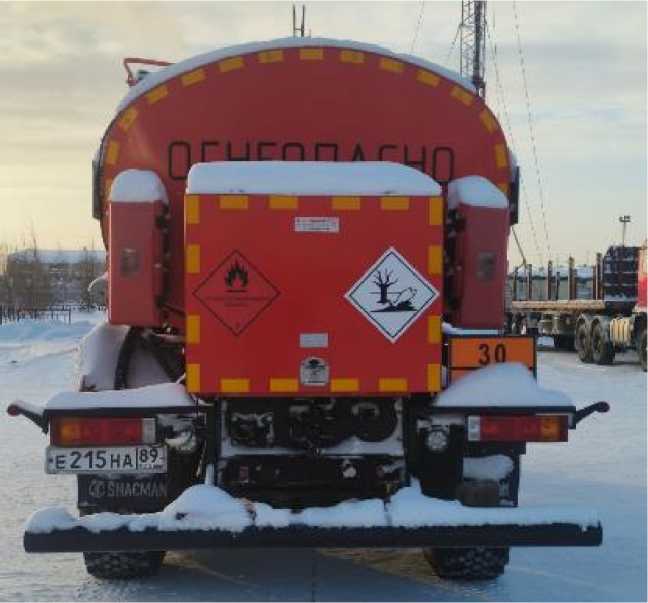

Рисунок 2 - Общий вид автоцистерны типа 4665-01
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
12 000 |
|
Вместимость 1 секции, дм3 |
12 000 |
|
Количество секций, шт. |
1 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 40 |
|
Г абаритные размеры, мм, не более | |
|
- длина |
9 330 |
|
- ширина |
2 550 |
|
- высота |
3 600 |
|
Снаряженная масса, кг, не более |
14100 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность автоцистерны типа 4665-01
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна |
тип 4665-01 |
1 шт. |
|
Рукав напорно-всасывающий длинной 4,0 м. |
ДУ-65 |
2 шт. |
|
Насос |
СВН-80 |
1 шт. |
|
Счетчик жидкости |
СЖ-ППО-25-1,6-СУ Рег. № (59916-15) |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
Метод измерения приведен в разделе 7 паспорта автоцистерны тип 4665-01.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
