Трансформаторы тока ТТН
| Номер в ГРСИ РФ: | 95597-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Рыбинский электромонтажный завод" (ООО "РЭМЗ"), Ярославская область, г. Рыбинск |
Трансформаторы тока ТТН (далее - трансформаторы) предназначены для масштабных преобразований синусоидального тока с целью передачи сигнала измерительной информации в электрических цепях синусоидального тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95597-25 |
| Действует | по 02.06.2030 |
| Наименование | Трансформаторы тока |
| Модель | ТТН |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e71476a6-4728-031f-3c50-48da105b5b01 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Рыбинский электромонтажный завод" (ООО "РЭМЗ"), Ярославская область, г. Рыбинск
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95597-25: Описание типа
2025-95597-25.pdf
|
Скачать | 664.5 КБ | |
|
95597-25: Методика поверки
2025-mp95597-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТТН (далее - трансформаторы) предназначены для масштабных преобразований синусоидального тока с целью передачи сигнала измерительной информации в электрических цепях синусоидального тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из кольцевого магнитопровода, заключенного в пластмассовый изолирующий корпус. В качестве первичной обмотки выступает кабель или встроенная шина, пропущенная через проходное отверстие трансформатора.
Структура условного обозначения модификаций трансформаторов:
|
ТТН |
X |
X |
/5- |
XVA |
/X |
-Р Произведено в Российской Федерации |
|
Класс точности | ||||||
|
Номинальная вторичная нагрузка, ВА | ||||||
|
Номинальный вторичный ток, А | ||||||
|
Номинальный первичный ток, А | ||||||
|
Конструктивный вариант исполнения: -Ш - со встроенной шиной 30; 30Т; 40; 60; 85; 100; 125 - с окном под шину различной формы | ||||||
|
Наименование типа трансформатора | ||||||
Заводской номер наносится на корпус трансформаторов любым технологическим способом в виде цифрового кода.

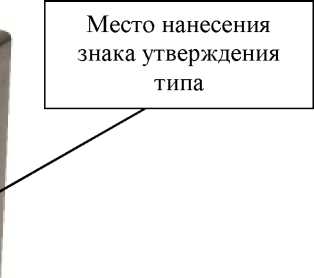

Место нанесения знака утверждения типа, место нанесения заводского номера на трансформаторы представлены на рисунке 1. Общий вид трансформаторов представлен на рисунках 1 - 11. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом трансформаторов. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено (места настройки (регулировки) трансформаторов отсутствуют). Цветовая гамма корпуса трансформаторов может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения заводского номера

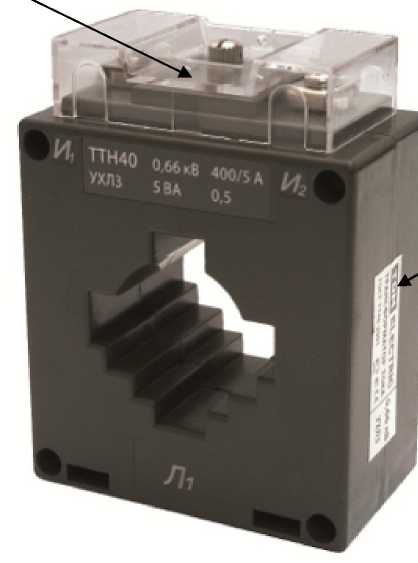

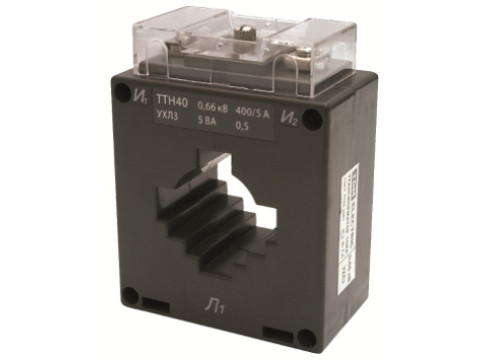

Рисунок 1 - Общий вид трансформаторов модификации ТТН 40
с указанием места нанесения знака утверждения типа, места нанесения заводского номера

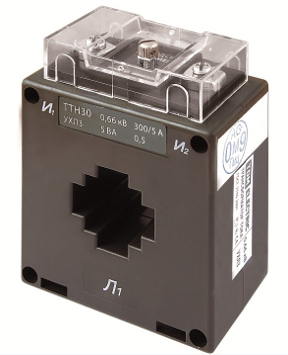

Рисунок 2 - Общий вид трансформаторов модификации ТТН 30

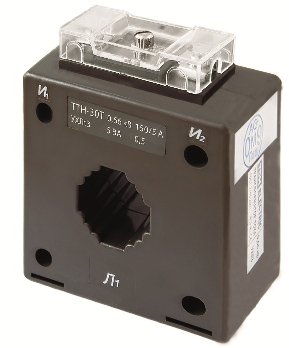

Рисунок 3 - Общий вид трансформаторов модификации ТТН 30Т

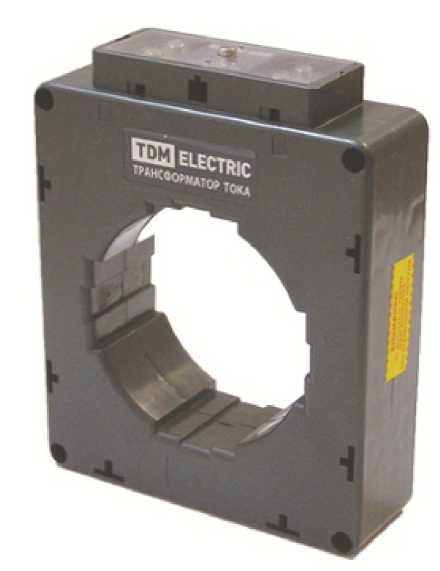

Рисунок 4 - Общий вид трансформаторов модификации ТТН 60
Рисунок 5 - Общий вид трансформаторов модификации ТТН 85

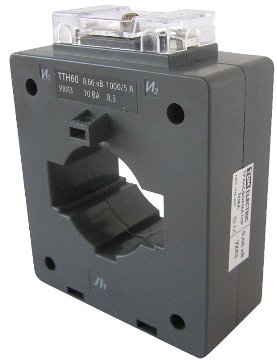

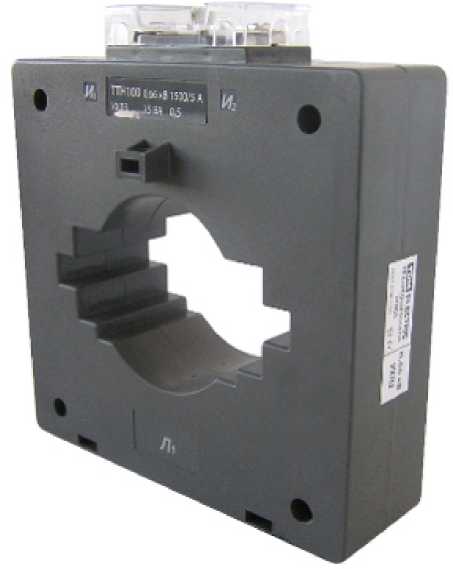

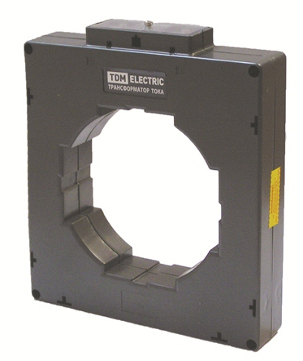

Рисунок 6 - Общий вид трансформаторов модификации ТТН 100

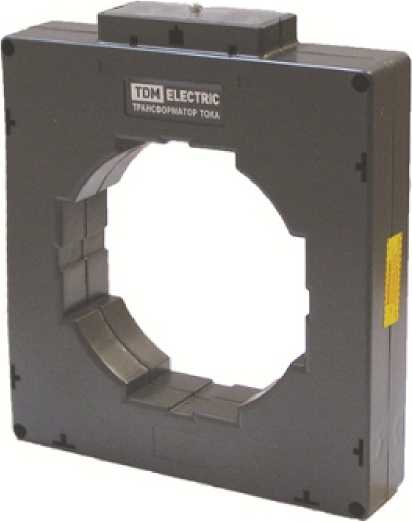

Рисунок 7 - Общий вид трансформаторов модификации ТТН 125

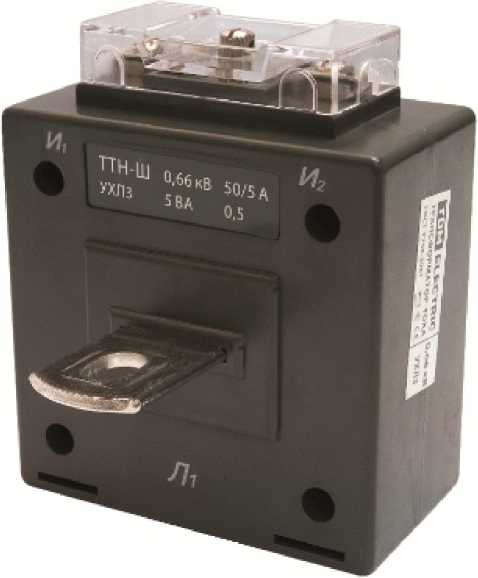

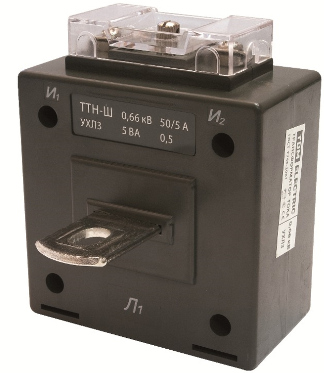

Рисунок 8 - Общий вид трансформаторов модификации ТТН-Ш

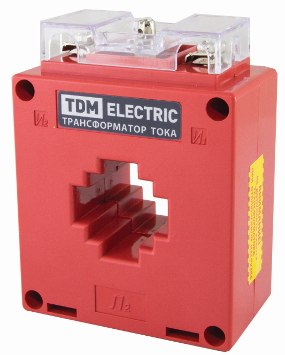

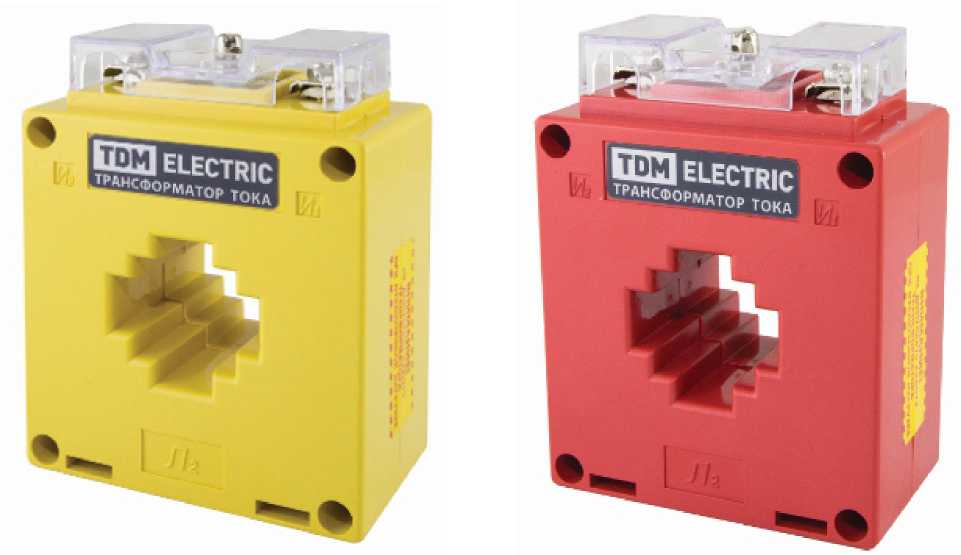

Рисунок 10 - Общий вид трансформаторов красного цветового исполнения

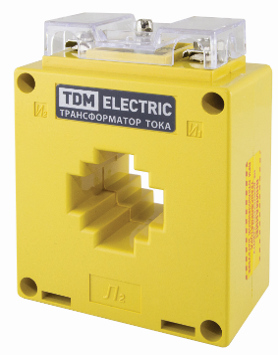

Рисунок 9 - Общий вид трансформаторов желтого цветового исполнения

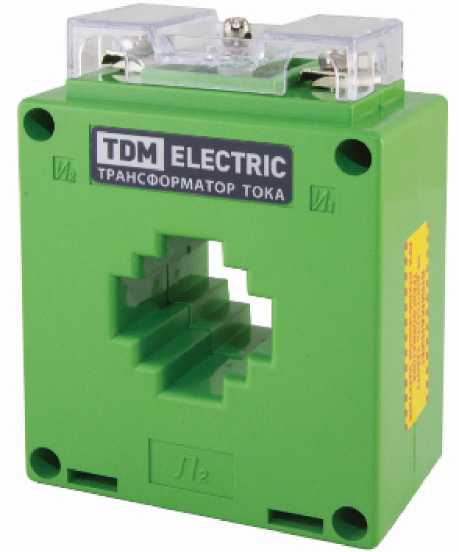

Рисунок 11 - Общий вид трансформаторов зеленого цветового исполнения
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||
|
ттн-ш |
ТТН зот, ТТН 30 |
ТТН 40 |
ТТН 60 |
ТТН 85 |
ТТН 100 |
ТТН 125 | |
|
Номинальный первичный ток Лиом, А |
5,10,15,20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000 |
100, 150, 200, 250, 300 |
300, 400, 500, 600 |
300, 400, 500, 600, 750, 800, 1000 |
750, 800, 1000, 1200, 1250, 1500, |
800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000 |
1500, 2000, 2500, 3000, 4000, 5000, |
|
Класс точности вторичной обмотки по ГОСТ 7746-2015: - для измерений - для учета |
0,5 0,5S | ||||||
|
Номинальная вторичная нагрузка обмотки для измерений и учета &ном с индуктивно-активным коэффициентом мощности, В -А |
5, 10 |
5, 10 |
5, 10 |
10, 15 |
15 |
15 |
15 |
|
Диапазон вторичной НагруЗКИ, %, ОТ &ном |
от 25 до 100 | ||||||
|
Номинальный вторичный ТОК, Сном, А |
5 | ||||||
|
Номинальное напряжение, Сном, кВ |
0,66 | ||||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||||
|
Наименование характеристики | |||
|
ттн-ш |
ТТН зот, ТТН 30 | ||
|
Номинальный коэффициент безопасности АГбном вторичных обмоток для измерений и учета | |||
|
Таблица 2 - Основные технические ха |
эактеристики | ||
|
Наименование характеристики | |||
|
ТТН-Ш |
ТТН 30 т | ||
|
Габаритные размеры, мм, не более: - высота - ширина - глубина |
104 120 87 |
103 84 47,6 | |
|
Масса, кг, не более |
0,8 |
0,6 | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | |||
Значение для модификации
|
ТТН 40 |
ТТН 60 |
ТТН 85 |
ТТН 100 |
ТТН 125 |
от 5 до 10
Значение для модификации
|
ТТН 30 |
ТТН 40 |
ТТН 60 |
ТТН 85 |
ТТН 100 |
ТТН 125 |
|
98 |
98 |
128 |
159 |
155 |
220 |
|
75 |
75 |
101 |
128 |
144 |
190 |
|
43 |
43 |
40 |
42 |
44 |
43 |
|
0,5 |
0,5 |
0,7 |
1,0 |
1,1 |
2,2 |
УЗ
(от -45 °C до +40 °C)
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
280000 |
Знак утверждения типа
наносится на последний лист руководства по эксплуатации/паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТТН |
- |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
- |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
|
Крышка защитная |
- |
1 шт. |
|
Крепежные кронштейны |
- |
4 шт. |
|
Крепежная планка* |
- |
1 шт. |
|
Комплект изолированных винтов* |
- |
2 шт. |
|
* Поставляется для модификаций ТТН 30, ТТН 30Т, ТТН 40, Т ТТН 125 |
ГН 60, ТТН 85, ТТН 100, | |
Сведения о методах измерений
приведены в разделе 9 «Поверка» паспорта.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 31.10.42.111-059-83901686-2025 «Трансформаторы тока ТТН. Технические условия».
