Преобразователи скорости воздушного потока взрывобезопасные MFSGE374EX
| Номер в ГРСИ РФ: | 95599-25 |
|---|---|
| Производитель / заявитель: | ООО "ОЛИЛ", г.Химки |
Преобразователи скорости воздушного потока взрывобезопасные MFSGE374EX (далее -преобразователи) предназначены для измерений, мониторинга и управления потоком воздуха в воздуховоде или трубопроводе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95599-25 |
| Действует | по 02.06.2030 |
| Наименование | Преобразователи скорости воздушного потока взрывобезопасные |
| Модель | MFSGE374EX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d634f1a8-878d-1664-1f7b-ca582743c5bb |
Производитель / Заявитель
Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95599-25: Описание типа
2025-95599-25.pdf
|
Скачать | 720.6 КБ | |
|
95599-25: Методика поверки
2025-mp95599-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Преобразователи скорости воздушного потока взрывобезопасные MFSGE374EX (далее -преобразователи) предназначены для измерений, мониторинга и управления потоком воздуха в воздуховоде или трубопроводе.
Описание
Принцип действия преобразователей основан на измерении разницы динамического и статического давления, создаваемого комплектной Трубкой Пито, преобразования результатов измерений в величину скорости воздушного потока.
Конструктивно преобразователи представляют собой блок преобразователя во взрывобезопасной оболочке с клеммами для подсоединения электрических цепей внутри цилиндрического корпуса с LCD-дисплеем или без него. Дисплей отображает измеренное значение скорости воздушного потока.
Структурная схема преобразователей:
MFSGE374EX/Xi/X2/X3/X4, где:
Х1 - диапазон измерений скорости воздушного потока, м/с;
Х2 - выходной сигнал, мА или В;
Х3 - длина трубки Пито;
Х4 - LCD-дисплей (при наличии)
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из букв латинского алфавита и арабских цифр, наносится на пластину, закрепленную на блоке преобразователя.
Общий вид преобразователя представлен на рисунке 1. Пломбирование преобразователя не предусмотрено.

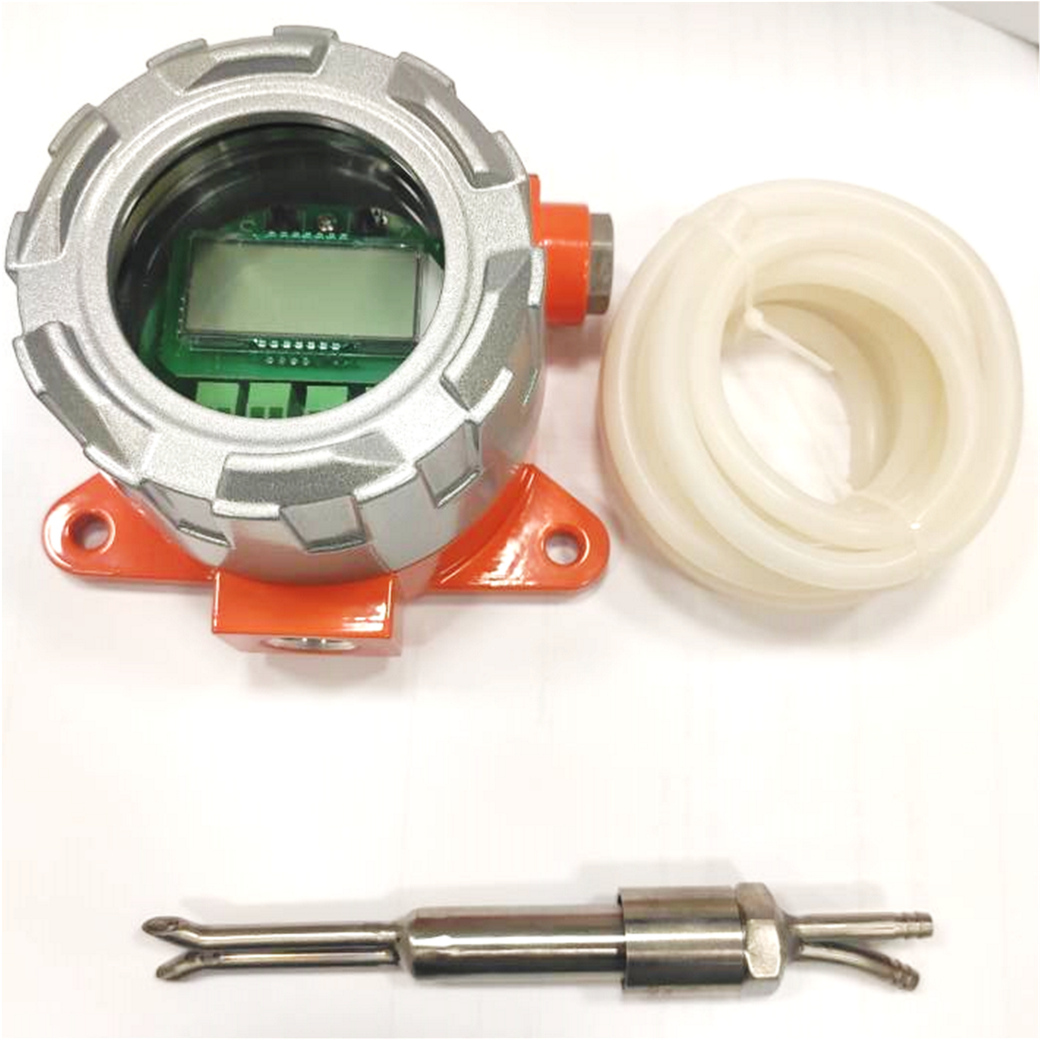

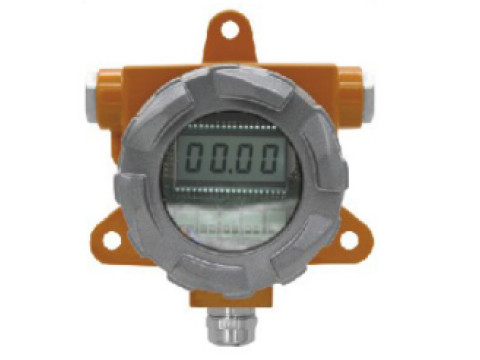

Преобразователь, оснащённый LCD-дисплеем

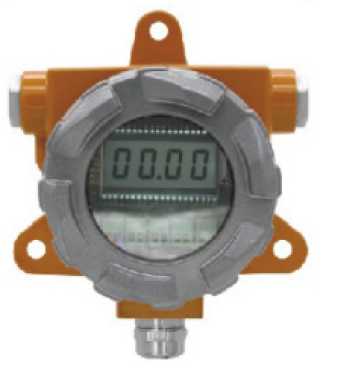

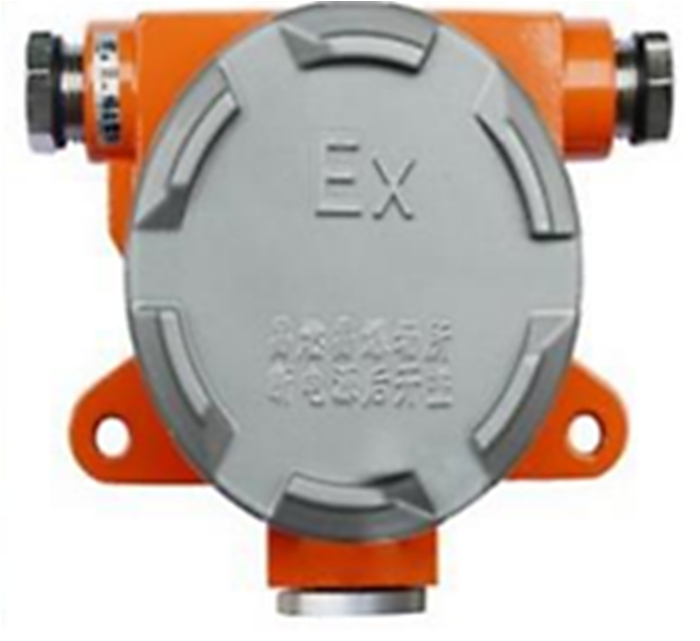

Преобразователь без LCD-дисплея
Рисунок 1 - Общий вид преобразователя

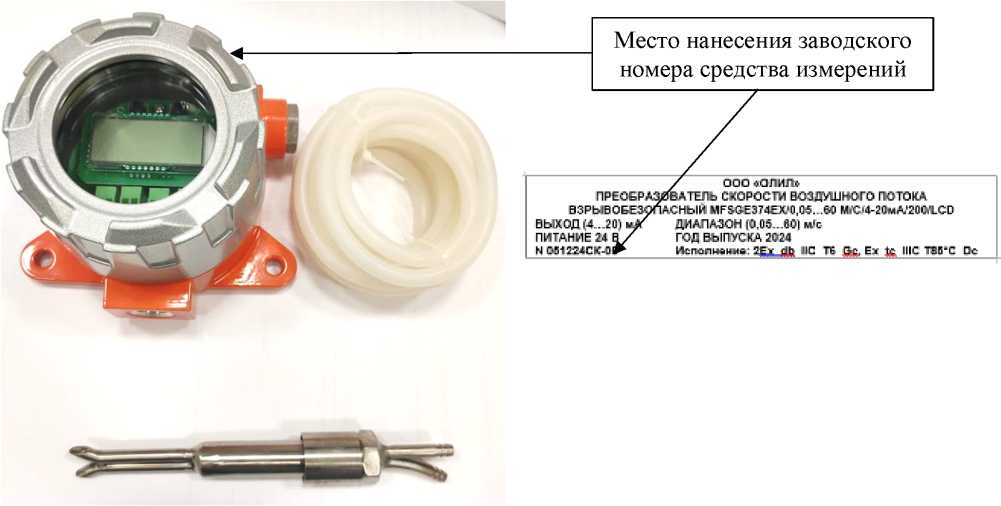

Общий вид преобразователя с указанием места нанесения заводского номера представлен на рисунке 2.
Рисунок 2 - Общий вид преобразователя с указанием места нанесения заводского номера
Программное обеспечение
Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно на заводе-изготовителе. ПО не может быть модифицировано или обновлено в процессе эксплуатации.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,05 до 10 от 0,05 до 20 от 0,05 до 30 от 0,05 до 40 от 0,05 до 50 от 0,05 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,2 + 0,03-V) |
|
Примечания: 1 Конкретный диапазон измерений скорости воздушного потока указан в паспорте; 2 V - измеренная скорость воздушного потока, м/с | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый токовый, мА |
4-20; 0-20 |
|
- аналоговый напряжение, В |
0-5; 0-10 |
|
Напряжение питания: - постоянного тока (2-проводное подключение), В |
10-36 |
|
ЖКИ дисплей |
4 разряда |
|
Маркировка взрывозащиты |
2Ex db IIC T6 Gc, Ex tc IIIC T85°C Dc |
|
Габаритные размеры преобразователя, мм, не более ширина |
140 |
|
высота |
120 |
|
глубина |
70 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +80 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
170000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководством по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь скорости воздушного потока взрывобезопасный |
MFSGE374EX |
1 шт. |
|
Напорная трубка Пито SS304, стандартная длина 200 мм |
_ |
1 шт. |
|
Гибкая силиконовая трубка длиной 3 метра |
_ |
1 шт. |
|
Кабельный ввод 304SS |
_ |
1 шт. |
|
Обжимной фитинг с внешней резьбой 1/8NPT |
_ |
2 шт. |
|
Ведомость ЗИП |
_ |
1 шт. |
|
Преобразователь скорости воздушного потока взрывобезопасный MFSGE374EX. Паспорт, совмещенный с руководством по эксплуатации |
MFSGE374EX.11СРЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Методы испытаний» ТУ 29.31.30-001-11517781-2023.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 29.31.30-001-11517781-2023 Преобразователь скорости воздушного потока взрывобезопасный MFSGE374EX. Технические условия.
