Штангенрейсмасы ШР, ШРК

Назначение

Штангенрейсмасы ШР, ШРК предназначены для измерения линейных размеров и разметки.

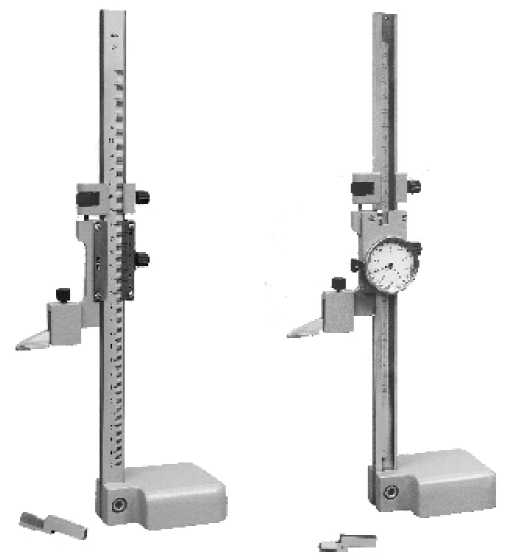

Выпускаются двух типов, отличающихся отсчетным устройством:

ШР - с отсчетом по нониусу;

ШРК - с отсчетным устройством с круговой шкалой.

Физическая величина- длина (мм).

Описание

Принцип действия механический.

Штангенрейсмасы состоят из оснований, в которых закреплены штанги: с миллиметровой шкалой - для ШР; с рейкой, имеющей шкалу,- для ШРК. По штангам перемещаются рамки: с нониусом - для ШР; с отсчётным устройством - для ШРК. Рамки штангенрейсмасов имеют микрометрическую подачу для точной установки на размер. Рамка и микрометрическая подача штангенрейсмасов снабжены стопорными винтами. На рамках штангенрейсмасов устанавливаются разметочная или измерительная ножки, которые фиксируются в требуемом положении стопорными винтами. Стрелка отсчётного устройства устанавливается на нуль поворотом ободка.

Штангенрейсмасы имеют следующее число модификаций:

ШР - 6 (ШР 250, ШР 400, ШР 630, ШР 1000, ШР 1600, ШР 2500), отличающихся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой;

ШРК - 1 (ШРК 250).

Технические характеристики

- Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы отсчетного устройства, габаритные размеры и масса штангенрейсмасов указаны в таблице 1. Т а б л и ц а 1

- Допуск параллельности верхней и нижней измерительных поверхностей измерительных ножек - 0,006 мм.

- Допуск прямолинейности измерительных поверхностей разметочной и измерительной ножек - 0,004 мм

- Пределы допускаемой погрешности штангенрейсмасов как при незатянутом, так и при затянутом зажиме рамки, при температуре окружающей среды (20±10)°С должны соответствовать указанным в таблице 2.

Т а б л и ц а 2

- Средний срок службы - не менее 5 лет.

- Средний срок сохраняемости - не менее 4 лет с переконсервацией через 2 года.

- Условия эксплуатации: температура окружающей среды - от 10 °С до 40 °С, относительная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносят на рамку штангенрейсмаса методом лазерной гравировки или методом наклейки этикетки, на титульный лист эксплуатационного документа -типографским способом.

Комплектность

В комплект поставки входят:

- штангенрейсмас;

- ножка измерительная;

- ножка разметочная;

- державка;

- футляр;

- руководство по эксплуатации.

Поверка

осуществляется по МИ 2190-92 «Штангенрейсмасы. Методика поверки».

Перечень средств поверки (эталонов):

1) Концевые меры 2-Н8, 2-Н9, 2-Н22 ГОСТ 9038-90;

2) Линейка поверочная ЛД-1-200 ГОСТ 8026-92;

3) Щуп 0,25-100 кт 2 ТУ 2-034-221197-011-91.

Сведения о методах измерений

ШР .000 РЭ «Штангенрейсмас. Руководство по эксплуатации».

ШРК 250.000 РЭ «Штангенрейсмас ШРК 250. Руководство по эксплуатации».

Нормативные документы

1) ГОСТ 164-90 «Штангенрейсмасы. Технические условия»,

2) МИ 2190-92 «Штангенрейсмасы. Методика поверки»,

3) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
