Пикнометры металлические напорные
| Номер в ГРСИ РФ: | 95603-25 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | ООО "Инвестстрой", г.Москва |
Пикнометры металлические напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95603-25 | |||||||||
| Наименование | Пикнометры металлические напорные | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8c72feb5-62ef-70bf-b6d5-5da35eaa6603 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
95603-25: Описание типа
2025-95603-25.pdf
|
Скачать | 362.9 КБ | |
|
95603-25: Методика поверки
2025-mp95603-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Пикнометры металлические напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Описание
К пикнометрам данного типа относятся пикнометры металлические напорные с заводскими номерами 274817, 284817.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами шарового типа и аварийным клапаном сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Конструктивной особенностью шаровых кранов пикнометров является отсутствие свободных полостей в уплотнениях, что исключает возможность накопления остатков исследуемых жидкостей внутри корпусов кранов. Головки кранов пикнометров имеют шестигранную форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкость углеводородного состава, не агрессивная к материалу пикнометра и уплотнений запорных кранов.
Краны пикнометров имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок, а также для соединения двух пикнометров между собой.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на тело пикнометра (рисунок 1) методом лазерной гравировки.
Общий вид пикнометров показан на рисунке 1.
Пломбирование пикнометров не предусмотрено.

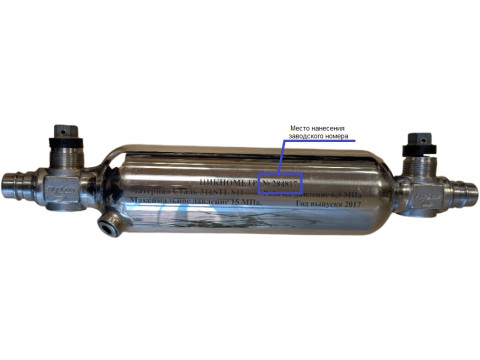

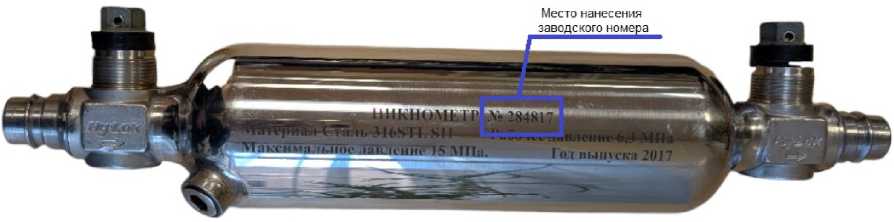

Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера
Технические характеристики
Таблица_1_-_Метрологические_характеристики_пикнометров
|
Наименование характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 * |
500±50 |
|
Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 |
±0,025 |
|
Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3^°С-1, не более |
0,025 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см'^МПа’1, не более |
0,05 |
|
* Действительные значения объема для каждого экземпляра приведены в паспортах на пикнометры. | |
Т аблица_2_- Т ехнические_характеристики_пикнометров
|
Наименование характеристики |
Значение |
|
Габаритные размеры пикнометра, мм, не более: - диаметр - длина |
72 383 |
|
Масса пустого пикнометра, г, не более * |
4000 |
|
Условия эксплуатации: - рабочее давление исследуемой жидкости, МПа, не более - температура жидкости, °С - температура окружающей среды при отборе пробы жидкости в пикнометры, °С |
6,5 от 0 до +70 от -25 до +50 |
|
- относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, %, не более |
99 |
|
* Действительные значения массы для каждого экземпляра приведены в паспортах на пикнометры и протоколах поверки. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы пикнометра, лет, не менее |
10 |
|
Наработка до отказа, ч |
30000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и техническому обслуживанию типографским способом.
Комплектность
Таблица 4 - Комплектность пикнометров
|
Наименование |
Обозначение |
Количество |
|
Пикнометр металлический напорный |
- |
2 шт. (заводские номера 274817, 284817) |
|
Комплект запасных частей |
- |
2 шт. |
|
Руководство по эксплуатации и техническому обслуживанию |
- |
1 экз. |
|
Паспорт |
- |
2 экз. |
Сведения о методах измерений
приведены в разделе 6 «Проведение измерений» руководства по эксплуатации и техническому обслуживанию «Пикнометры металлические напорные».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.
