Датчики состояния дорожного покрытия ДСДП
| Номер в ГРСИ РФ: | 95604-25 |
|---|---|
| Производитель / заявитель: | АО "НПП "Радар ммс", г.С.-Петербург |
Датчики состояния дорожного покрытия ДСДП (далее - датчики ДСДП) предназначены для автоматических измерений температуры поверхности дорожного полотна, температуры дорожной одежды и/или грунта земляного полотна, толщины слоя воды, снега, льда, слоя водного раствора противогололедных реагентов, массовой доли противогололедных реагентов (условно по NaCl) в слое водного раствора на поверхности дорожного полотна.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95604-25 |
| Действует | по 02.06.2030 |
| Наименование | Датчики состояния дорожного покрытия |
| Модель | ДСДП |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94c38617-b1d9-75d5-d819-9949c0ea1217 |
Производитель / Заявитель
Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
для ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07
1 год
для ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95604-25: Описание типа
2025-95604-25.pdf
|
Скачать | 326.4 КБ | |
|
95604-25: Методика поверки
2025-mp95604-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Датчики состояния дорожного покрытия ДСДП (далее - датчики ДСДП) предназначены для автоматических измерений температуры поверхности дорожного полотна, температуры дорожной одежды и/или грунта земляного полотна, толщины слоя воды, снега, льда, слоя водного раствора противогололедных реагентов, массовой доли противогололедных реагентов (условно по NaCl) в слое водного раствора на поверхности дорожного полотна.
Описание
Датчики ДСДП имеют восемь исполнений:
- с измерительным каналом массовой доли противогололедных реагентов (условно по NaCl): ДСДП ИСАТ.416511.001 с температурными щупами для измерения температуры дорожной одежды и/или грунта земляного полотна на глубинах 0,05 и 0,30 м, ДСДП ИСАТ.416511.001-01 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,30 м, ДСДП ИСАТ.416511.001-02 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,05 м, ДСДП ИСАТ.416511.001-03 без температурных щупов,
- ДСДП ИСАТ.416511.001-04 с температурными щупами для измерения температуры дорожной одежды и/или грунта земляного полотна на глубинах 0,05 и 0,30 м, ДСДП ИСАТ.416511.001-05 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,30 м, ДСДП ИСАТ.416511.001-06 с температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,05 м, ДСДП ИСАТ.416511.001-07 без температурных щупов.
Конструктивно датчики ДСДП выполнены в виде неразборного компактного модуля с выходящим из него кабелем питания и обмена данными (далее - кабель), а также, в зависимости от исполнения, температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,05 м (далее - боковой щуп) и (или) температурным щупом для измерения температуры дорожной одежды и/или грунта земляного полотна на глубине 0,30 м (далее - нижний щуп). Кабель и температурные щупы не отсоединяются от корпуса.
Принцип действия ИК температуры поверхности дорожного полотна и температуры дорожной одежды и/или грунта земляного полотна основан на зависимости электрического сопротивления платины от температуры.
Принцип действия ИК толщины слоя воды, снега, льда, водного раствора противогололедных реагентов основан на зависимости коэффициента отражения антенны, в ближнем поле которой располагается вещество (вода, снег, лед), от толщины слоя вещества.
Принцип действия ИК массовой доли противогололедных реагентов -кондуктометрический, основанный на измерении электрической проводимости между электродами, расположенными на внешней поверхности датчика, с применением данных об измеренных температуре поверхности и толщине водяного слоя.
Датчики ДСДП могут функционировать автономно или в составе метеорологических станций. Измерения осуществляются непрерывно (круглосуточно), сообщения с данными измерений передаются по интерфейсу RS-485.
Общий вид датчиков ДСДП представлен на рисунках 1-4.
Нанесение знака поверки на датчики ДСДП не предусмотрено.
Заводской номер, в виде цифрового обозначения, состоящий из пяти арабских цифр со знаком «-» между второй и третьей цифрой, указывается в паспорте на датчик, а также на маркировочной этикетке датчика ДСДП лазерным методом. Место нанесения заводского номера и знака утверждения типа приведено на рисунке 5.

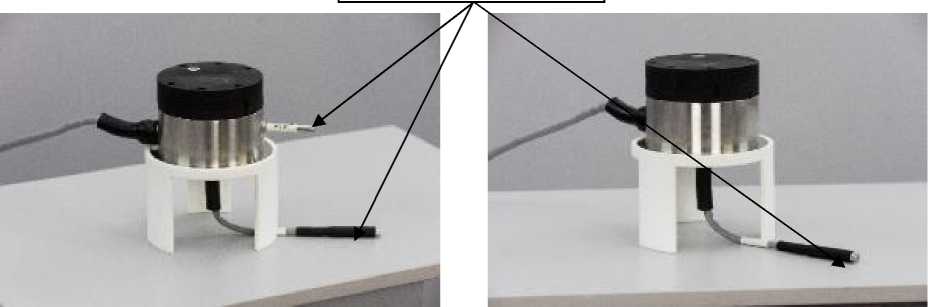

Температурные щупы
Рисунок 2 - Исполнение
ДСДП ИСАТ.416511.001-01 и
ДСДП ИСАТ.416511.001-05
Рисунок 1 - Исполнение ДСДП ИСАТ.416511.001 и ДСДП ИСАТ.416511.001-04

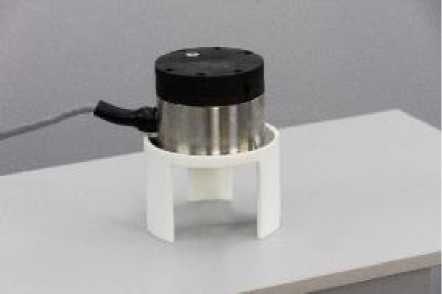

Рисунок 4 - Исполнение
ДСДП ИСАТ.416511.001-03 и
ДСДП ИСАТ.416511.001-07
Рисунок 3 - Исполнение
ДСДП ИСАТ.416511.001-02 и
ДСДП ИСАТ.416511.001-06
Место нанесения заводского номера и знака утверждения типа
Рисунок 5 - Общий вид датчиков ДСДП с указанием места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Датчики ДСДП имеют встроенное программное обеспечение (далее- ПО) «ИСАТ.01495-01» которое обеспечивает сбор, обработку, проверку состояния, настройку датчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИСАТ.01495-01 |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
|
*Обозначение «Х» не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры поверхности дорожного полотна, дорожной одежды и/или грунта земляного полотна*, °С |
от -60 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, дорожной одежды и/или грунта земляного полотна, °С |
± 0,1 |
|
Диапазон измерений толщины слоя, мм - воды; - снега; - льда; - водного раствора противогололедных реагентов |
от 0 до 4,0 от 0 до 4,0 от 0 до 4,0 от 0 до 4,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя, мм - воды; - снега; - льда; - водного раствора противогололедных реагентов |
± 0,3 ± 0,3 ± 0,3 ± 0,3 |
|
Диапазон измерений массовой доли противогололедных реагентов (условно по NaCl), %, для исполнений ДСДП ИСАТ.416511.001, ДСДП ИСАТ.416511.001-01, ДСДП ИСАТ.416511.001-02, ДСДП ИСАТ.416511.001-03 |
от 0,1 до 23,0 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли противогололедных реагентов (условно по NaCl) в диапазоне толщины слоя воды, слоя водного раствора противогололедных реагентов от 0,2 до 1,5 мм включ., % |
± (0,1+ 0,5-Cnsci**) |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли противогололедных реагентов (условно по NaCl) в диапазоне толщины слоя воды, слоя водного раствора противогололедных реагентов св. 1,5 до 4 мм, % |
± (0,1+ 0,3^CNaCl**) |
|
* Наименование характеристик в соответствии с ГОСТ Р 71094 **CNaCi — измеренное значение массовой доли противогол (условно по NaCl), % |
Г-24; юледных реагентов |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой доли противогололедных реагентов (условно по NaCl), %, для исполнений ДСДП ИСАТ.416511.001-04, ДСДП ИСАТ.416511.001-05, ДСДП ИСАТ.416511.001-06, ДСДП ИСАТ.416511.001-07 |
от 0,1 до 23,0 |
|
Напряжение питания от сети постоянного тока, В |
от 10 до 30 |
|
Потребляемая мощность, Вт, не более |
3,6 |
|
Габаритные размеры*, мм, не более: -диаметр -высота |
120 80 |
|
Масса**, кг, не более |
2,5 |
|
Условия эксплуатации: - температура воздуха, °С -относительная влажность воздуха при температуре 35 °С, % |
от -60 до +85 до 98 |
|
* Указаны габаритные размеры датчика без учета бокового кабеля и их кабельных вводов. * * Указана масса датчика без учета кабеля |
и нижнего щупов, |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Средний срок службы, лет |
3 |
Знак утверждения типа
наносится на титульный лист ИСАТ 416511.001РЭ руководства по эксплуатации и ИСАТ 416511.001ПС паспорта типографским способом и на маркировочной этикетке датчика ДСДП лазерным методом.
Комплектность
Таблица 5 - Комплектность датчиков ДСДП________________________________________
|
Наименование |
Обозначение |
Количество |
|
Датчик состояния дорожного покрытия* |
ДСДП |
1 шт. |
|
Руководство по эксплуатации |
ИСАТ 416511.001РЭ |
1 экз. |
|
Паспорт |
ИСАТ 416511.001ПС |
1 экз. |
|
* Полная комплектация указывается в паспорте в зависимости от исполнения | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа ИСАТ 416511.001РЭ «Датчик состояния дорожного покрытия ДСДП. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148 (с изменениями, утвержденными приказом Росстанадарта от 17 мая 2021 г. № 761);
ИСАТ 416511.001ТУ «Датчик состояния дорожного покрытия ДСДП. Технические условия».
