Трансформаторы тока ТОГФ-110 III УХЛ1*
| Номер в ГРСИ РФ: | 95606-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЗЭТО - Газовые Технологии", г.Великие Луки |
Трансформаторы тока Т0ГФ-110 III УХЛ1* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95606-25 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | ТОГФ-110 III УХЛ1* | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 139e1a0a-1c4a-b88f-63f8-2e0852393378 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии"), Псковская обл., г. Великие Луки
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95606-25: Описание типа
2025-95606-25.pdf
|
Скачать | 277.5 КБ | |
|
95606-25: Методика поверки
2025-mp95606-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТОГФ-110 III УХЛ1* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока - опорные, с фарфоровой покрышкой, газонаполненные, одноступенчатые.
Первичная обмотка трансформатора тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин.
Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу, закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены через стойку, находящуюся внутри покрышки.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой покрышке, установленной на основании трансформатора тока.
В качестве главной изоляции в трансформаторах тока применяется элегаз.
Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.
Рабочее положение трансформаторов в пространстве - вертикальное.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТОГФ-110 III УХЛ1* зав. № 292, 293, 294, 630, 631, 632, 633, 634, 635.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

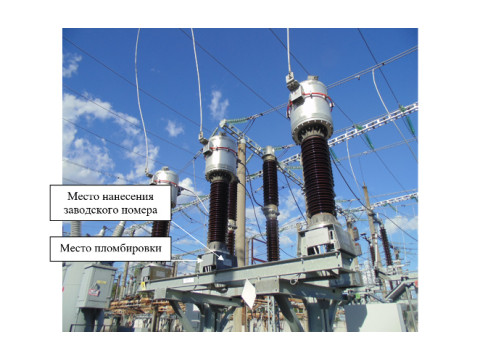

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Место пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
292, 293, 294 |
630, 631, 632, 633, 634, 635 | |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
300; 600; 1200 |
250;500; 1000 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л |
40 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТОГФ-110 III УХЛ1* |
1 шт. |
|
Паспорт |
ТОГФ-110 III УХЛ1* |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
