Рулетки измерительные металлические АМО Р
| Номер в ГРСИ РФ: | 95612-25 |
|---|---|
| Категория: | Рулетки |
| Производитель / заявитель: | BONTHE GROUP CO., LTD., Китай |
Рулетки измерительные металлические АМО Р (далее - рулетки) предназначены для измерений расстояний и линейных размеров объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95612-25 |
| Действует | по 04.06.2030 |
| Наименование | Рулетки измерительные металлические АМО |
| Модель | Р |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dd811557-6045-0ad3-7ee7-0bb1a783799e |
Производитель / Заявитель
BONTHE GROUP CO., LTD., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1185
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1184 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
95612-25: Описание типа
2025-95612-25.pdf
|
Скачать | 1.3 MБ | |
|
95612-25: Методика поверки
2025-mp95612-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Рулетки измерительные металлические АМО Р (далее - рулетки) предназначены для измерений расстояний и линейных размеров объектов.
Описание
Принцип действия рулеток основан на непосредственном сравнении измерительной шкалы рулетки с измеряемыми линейными размерами объектов.
Рулетки выпускаются в модификациях, отличительные особенности каждой из которых приведены в таблице 1. Также рулетки изготавливаются в двух исполнениях 2 и 3, отличающихся погрешностью измерений.
Таблица 1 - Отличительные особенности
|
Модификация |
Номинальная длина, м |
Тип корпуса |
Сталь |
Конструктивное исполнение вытяжного конца ленты |
Тип ленты |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Р3У2П |
3 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р3У3П |
3 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р5У2П |
5 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р5У3П |
5 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р8У2П |
8 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р8У3П |
8 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р10У2П |
10 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р10У3П |
10 |
Закрытый |
Углеродистая |
Прямоугольный торец |
Желобчатая |
|
Р20У2К |
20 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Р20У3К |
20 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У2К |
30 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У3К |
30 |
Закрытый |
Углеродистая |
С кольцом |
Плоская |
|
Р20У2К |
20 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р20У3К |
20 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У2К |
30 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р30У3К |
30 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р50У2К |
50 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р50У3К |
50 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р100У2К |
100 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
Р100У3К |
100 |
Открытый |
Углеродистая |
С кольцом |
Плоская |
|
P20H2K |
20 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P20H3K |
20 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P30H2K |
30 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P30H3K |
30 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P50H2K |
50 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P50H3K |
50 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P100H2K |
100 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
P100H3K |
100 |
Открытый |
Нержавеющая |
С кольцом |
Плоская |
|
Р10Н2Г |
10 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р10Н3Г |
10 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р15Н2Г |
15 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р15Н3Г |
15 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р20Н2Г |
20 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р20Н3Г |
20 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р30Н2Г |
30 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
|
Р30Н3Г |
30 |
Открытый |
Нержавеющая |
С грузом |
Плоская |
Структура условного обозначения модификаций выглядит следующим образом:
Р Х Х Х Х
12 3 4
где 1 - номинальная длина шкалы, м: 3; 5; 8; 10; 15; 20; 30; 50; 100;
2 - материал ленты: Н - нержавеющая сталь; У - углеродистая сталь;
3 - исполнение: 2; 3;
4 - конструктивное исполнение вытяжного кольца ленты: К - с кольцом; П - прямоугольный торец; Г - с грузом.
Пример условного обозначения модификации:
Р3У2П
Рулетка измерительная металлическая АМО Р с номинальной длиной шкалы 3 м, с лентой из углеродистой стали, исполнения 2, с вытяжным кольцом ленты в виде прямоугольного торца.
Общий вид рулеток представлен на рисунках 1-8.
Пломбирование рулеток не предусмотрено.
Нанесение знака поверки на корпус рулеток не предусмотрено.
Заводской номер наносится в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, методом типографской печати на лицевую или оборотную сторону, в начале или в конце измерительной ленты.
Место нанесения заводского номера представлено на рисунке 9.
/0^0^
Рулетки выпускаются под товарным знаком s’*'' , который вместе с обозначением
модификации наносится на корпус рулетки в виде наклейки или методом типографской печати. Цвет товарного знака может отличаться. Также товарный знак вместе со значением массы наносится методом лазерной гравировки на боковую поверхность груза у рулеток модификаций Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г, Р30Н3Г.

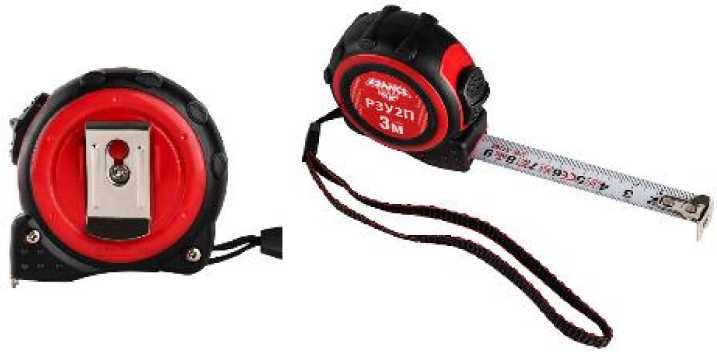

Рисунок 1 - Общий вид рулеток модификаций Р3У2П, Р3У3П, Р5У2П, Р5У3П, Р8У2П, Р8У3П, Р10У2П, Р10У3П
Рисунок 2 - Общий вид рулеток модификаций Р20У2К Р20У3К Р30У2К Р30У3К в закрытом корпусе

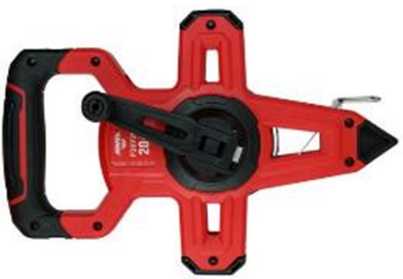

Рисунок 3 - Общий вид рулеток модификаций Р20У2К, Р20У3К, Р30У2К, Р30У3К, Р50У2К, Р50У3К в открытом корпусе

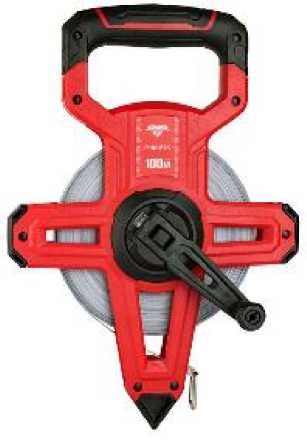

Рисунок 4 - Общий вид рулеток модификаций Р100У2К, Р100У3К

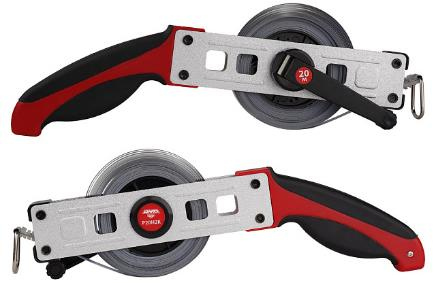

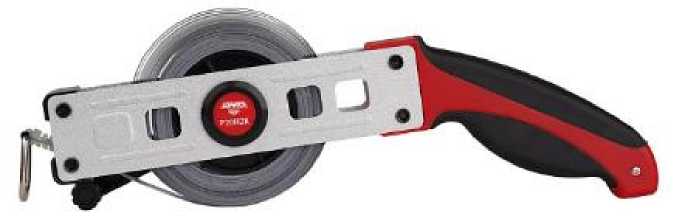

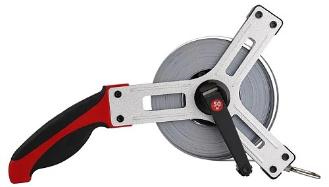

Рисунок 5 - Общий вид рулеток модификаций P20H2K, P20H3K, P30H2K, P30H3K

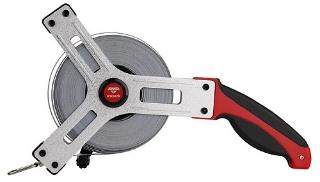

Рисунок 6 - Общий вид рулеток модификаций P50H2K, P50H3K

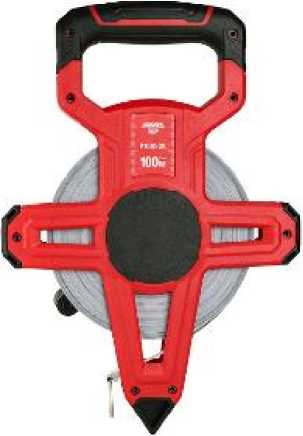

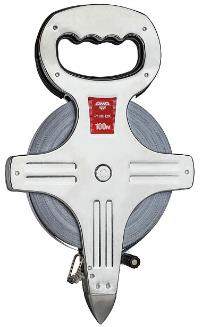

Рисунок 7 - Общий вид рулеток модификаций P100H2K, P100H3K

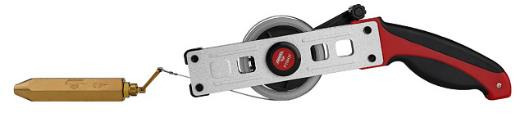

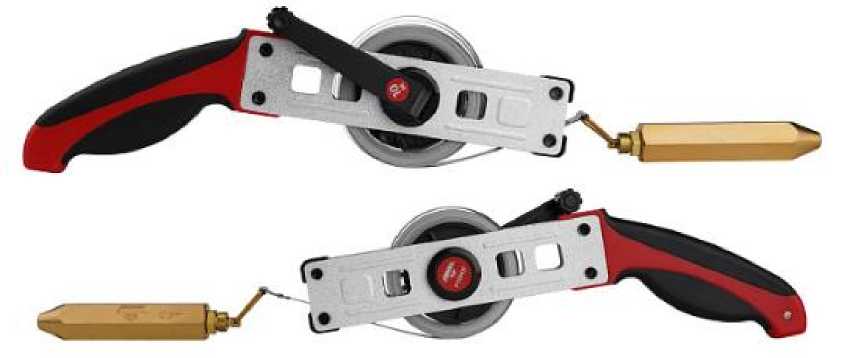

Рисунок 8 - Общий вид рулеток модификаций Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г, Р30Н3Г

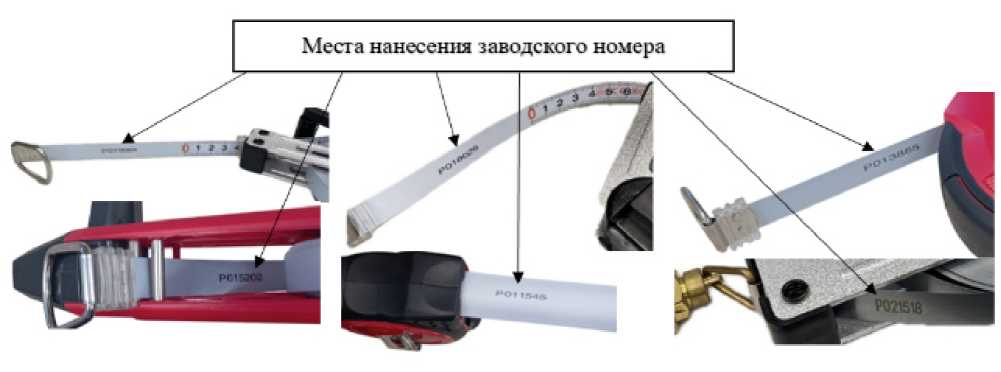

Рисунок 9 - Места нанесения заводского номера
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Длина ленты, м - Р3У2П, Р3У3П |
3 |
|
- Р5У2П, Р5У3П |
5 |
|
- Р8У2П, Р8У3П |
8 |
|
- Р10У2П, Р10У3П, Р10Н2Г, Р10Н3Г |
10 |
|
- Р15Н2Г, Р15Н3Г |
15 |
|
- Р20У2К, Р20У3К, Р20У2К, Р20У3К, P20H2K, P20H3K, Р20Н2Г, Р20Н3Г |
20 |
|
- Р30У2К, Р30У3К, Р30У2К, Р30У3К, P30H2K, P30H3K, Р30Н2Г, Р30Н3Г |
30 |
|
- Р50У2К, Р50У3К, P50H2K, P50H3K |
50 |
|
- Р100У2К, Р100У3К, P100H2K, P100H3K |
100 |
|
Исполнение |
2 3 |
|
Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды 20 °С и натяжении ленты рабочим усилием, мм, не более, для интервалов: - миллиметрового |
±0,15 ±0,20 |
|
- сантиметрового |
±0,20 ±0,30 |
|
- дециметрового |
±0,30 ±0,40 |
|
- метрового и более |
± [0,30+0,15-(L-1)] ± [0,40+0,20-(L-1)] |
|
Примечание - Введено следующее обозначение: |
L - число полных и неполных метров |
|
в отрезке. |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее усилие натяжения ленты при измерениях, Н, для рулеток с номинальной длиной ленты 20 м и более 1): |
100±10 |
|
Цена деления шкалы, мм |
1 |
|
Толщина ленты, мм, не более |
0,17 |
|
Ширина ленты, мм, не более: | |
|
- Р3У2П, Р3У3П |
18 |
|
- Р5У2П, Р5У3П |
21 |
|
- Р8У2П, Р8У3П, Р10У2П, Р10У3П - Р20У2К, Р20У3К, Р30У2К, Р30У3К, Р20У2К, Р20У3К, Р30У2К, |
25 |
|
Р30У3К, Р50У2К, Р50У3К, Р100У2К, Р100У3К, P20H2K, P20H3K, P30H2K, P30H3K, P50H2K, P50H3K, P100H2K, P100H3K, Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г, Р30Н3Г |
13 |
|
Ширина штрихов ленты, мм, для рулеток: | |
|
- с номинальной длиной ленты от 3 до 8 м |
0,20±0,05 |
|
- с номинальной длиной ленты 10 м и более |
0,30±0,05 |
|
Отклонение от перпендикулярности штрихов относительно рабочей кромки, не более |
30' |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Отклонение от перпендикулярности цифр относительно рабочей кромки, |
3° |
|
не более | |
|
Габаритные размеры (высота х ширина х длина), мм, не более: | |
|
- Р3У2П, Р3У3П |
66 х 35 X 66 |
|
- Р5У2П, Р5У3П |
75 х 40 х 75 |
|
- Р8У2П, Р8У3П, |
85 х 48 х 85 |
|
- Р10У2П, Р10У3П |
92 х 50 х 92 |
|
- Р20У2К, Р20У3К, Р30У2К, Р30У3К |
130 х 49 х 120 |
|
- Р50У2К, Р50У3К, Р100У2К, Р100У3К |
320 х 60 х 215 |
|
- P20H2K, P20H3K, P30H2K, P30H3K |
310 х 50 х 140 |
|
- P50H2K, P50H3K, P100H2K, P100H3K |
310 х 50 х 200 |
|
- Р10Н2Г, Р10Н3Г, Р15Н2Г, Р15Н3Г, Р20Н2Г, Р20Н3Г, Р30Н2Г, | |
|
310 х 50 х 140 | |
|
Р30Н3Г | |
|
Масса, г, не более2): | |
|
- Р3У2П, Р3У3П |
100 |
|
- Р5У2П, Р5У3П |
190 |
|
- Р8У2П, Р8У3П, |
355 |
|
- Р10У2П, Р10У3П |
425 |
|
- Р20У2К, Р20У3К |
410 |
|
- Р30У2К, Р30У3К |
530 |
|
- Р50У2К, Р50У3К |
1250 |
|
- Р100У2К, Р100У3К, P100H2K, P100H3K |
2200 |
|
- P20H2K, P20H3K |
445 |
|
- P30H2K, P30H3K, Р10Н2Г, Р10Н3Г |
650 |
|
- P50H2K, P50H3K |
1050 |
|
- Р15Н2Г, Р15Н3Г |
730 |
|
- Р20Н2Г, Р20Н3Г |
810 |
|
- Р30Н2Г, Р30Н3Г |
960 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +50 |
|
- относительная влажность при температуре 25 °С, %, не более |
98 |
|
1) Для рулеток с грузом - усилие натяжения создает сам груз; для рулеток с желобчатой | |
|
лентой - без натяжения; | |
|
2) Для рулеток с грузом указана масса с учетом массы груза | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Полный средний ресурс, циклов1), не менее, для рулеток с лентой: - из нержавеющей стали - из углеродистой стали |
2000 1500 |
|
1) Цикл включает в себя вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет и наматывание ленты | |
Знак утверждения типа
наносится на титульный лист паспорта методом типографской печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рулетка измерительная металлическая АМО1) |
Р |
1 шт. |
|
Паспорт |
_1) |
1 экз. |
|
Упаковочная тара |
_ |
1 шт. |
|
1) Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Указания по эксплуатации» документа «Рулетки измерительные металлические АМО Р. Паспорт».
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140—9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Рулетки измерительные металлические АМО Р».
