Автоцистерна АЦ-11,6-5675К2-10
| Номер в ГРСИ РФ: | 95616-25 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "НТЦ "Таганай-Авто", г.Миасс |
Автоцистерна АЦ-11,6-5675К2-10 (далее - автоцистерна) является транспортной мерой полной вместимости, предназначенной для измерения объема, транспортировки, и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95616-25 | ||||||
| Наименование | Автоцистерна | ||||||
| Модель | АЦ-11,6-5675К2-10 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9454e0cb-68e2-c003-d2de-8d1fdaa75627 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто"), Челябинская область, г. Миасс
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95616-25: Описание типа
2025-95616-25.pdf
|
Скачать | 127.5 КБ | |
|
95616-25: Методика поверки
2025-mp95616-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Автоцистерна АЦ-11,6-5675К2-10 (далее - автоцистерна) является транспортной мерой полной вместимости, предназначенной для измерения объема, транспортировки, и кратковременного хранения жидких нефтепродуктов.
Описание
Конструктивно автоцистерна АЦ-11,6-5675К2-10 представляет собой цистерну, состоящую из трех секций, смонтированную на базе автомобильного шасси «КАМАЗ 65115». Каждая секция является транспортной мерой полной вместимости (далее - ТМ).
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан». Корпус цистерны изготовлен из листовой стали 09Г2С, толщиной 4 мм и усилен внутри шпангоутами и волнорезами. В верхней части цистерны приварены горловины, в нижней части - отстойник, опоры и фланцы для подсоединения коммуникации.
Для исключения образования воздушных полостей при наполнении автоцистерны нефтепродуктом вдоль верхней образующей цистерны установлены воздухоотводящая трубка, конец которой выведен в горловину выше мерного угольника.
Цистерна оборудована люками-лазами, устройствами для верхнего наполнения цистерны, запорной арматурой и присоединительным устройством, указателями уровня нефтепродукта в цистерне со шкалой, дыхательными и донными клапанами.
На горловинах цистерны предусмотрены окна для контроля полноты налива нефтепродукта.
В задней нижней части цистерны размещается отстойник сферической формы, в нижней части его закреплен трубопровод для слива отстоя.
Опоры служат для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры устанавливаются резиновые амортизаторы.
Принцип действия автоцистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций. Указатель уровня налива представляет собой угольник, заваренный к горловинам секций автоцистерны. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
К автоцистерне АЦ-11,6-5675К2-10 данного типа относится автоцистерна с заводским номером 00662.
Общий вид автоцистерны АЦ-11,6-5675К2-10 представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт автоцистерны ударным на металлическую табличку, закрепленную к передней части цистерны.
Пломбирование автоцистерны АЦ-11,6-5675К2-10 не предусмотрено. Место нанесения знака поверки представлено на рисунке 2.

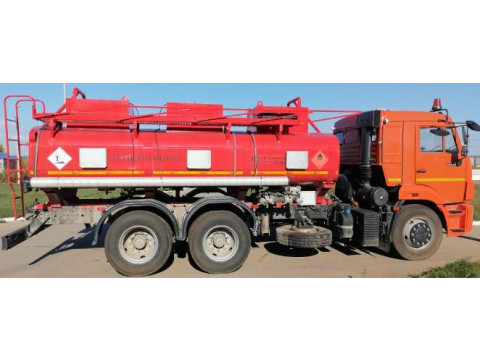

Рисунок 1 - Общий вид автоцистерны АЦ-11,6-5675К2-10
Место нанесения
знака поверки
Рисунок 2 - Места нанесения знака
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
11615 |
|
Номинальная вместимость секций, дм3 (начиная от кабины водителя) - 1-я секция |
4228 |
|
- 2-я секция |
3450 |
|
- 3-я секция |
3937 |
|
Количество секций, шт. |
3 |
|
Пределы допускаемой относительной погрешности, как меры полной вместимости при 20 °С, % |
±0,4 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - влажность воздуха при температуре 25 °С, % не более |
от -40 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна зав № 00662 |
АЦ-11,6-5675К2-10 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
Метод измерения приведен в разделе 3 «Подготовка к работе и порядок работы изделия» паспорта на автоцистерну АЦ-11,6-5675К2-10.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
