Устройство весоизмерительное УВПО-20-В
| Номер в ГРСИ РФ: | 95620-25 |
|---|---|
| Производитель / заявитель: | ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ), г.Москва |
Устройство весоизмерительное УВП0-20-В (далее - УВП0-20-В) предназначено для измерения массы ксенона в блоке пробоотборников.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95620-25 | ||||||
| Наименование | Устройство весоизмерительное | ||||||
| Модель | УВПО-20-В | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 70bf4064-68e1-3f4e-3214-cdf751764ec5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95620-25: Описание типа
2025-95620-25.pdf
|
Скачать | 222.3 КБ | |
|
95620-25: Методика поверки
2025-mp95620-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Устройство весоизмерительное УВПО-20-В (далее - УВПО-20-В) предназначено для измерения массы ксенона в блоке пробоотборников.
Описание
Принцип действия УВПО-20-В основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВПО-20-В с дальнейшим определением значения массы.
Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.
К средствам измерений данного типа относится устройство весоизмерительное УВПО-20-В с заводскими номером: 230293.
Конструктивно УВПО-20-В состоит из:
- модуля взвешивающего блока пробоотборника;
- терминала весового ТВС (далее - ТВС), выполненного в едином корпусе, предназначенного для монтажа в приборной стойке.
- соединительных кабелей.
В состав модуля взвешивающего блока пробоотборника (далее - МВ) входит:
- устройство грузоприемное (далее - ГПУ) с блоком пробоотборника;
- блок аналого-цифрового преобразователя (далее - АЦП).
ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу с установленным на ней стационарно блоком пробоотборника и опорную раму. Грузоприемная платформа опирается на один ДТВ модификации Т50М3-0,25-С3 (регистрационный № 53838-13).
Рама МВ крепится на четырех опорах с термоизолирующими элементами к раме специального транспортировочного каркаса (в состав УВПО-20-В не входит). На транспортировочном каркасе предусмотрена регулировка собственных опор, после которой производится проверка горизонтальности МВ УВПО-20-В.
Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.

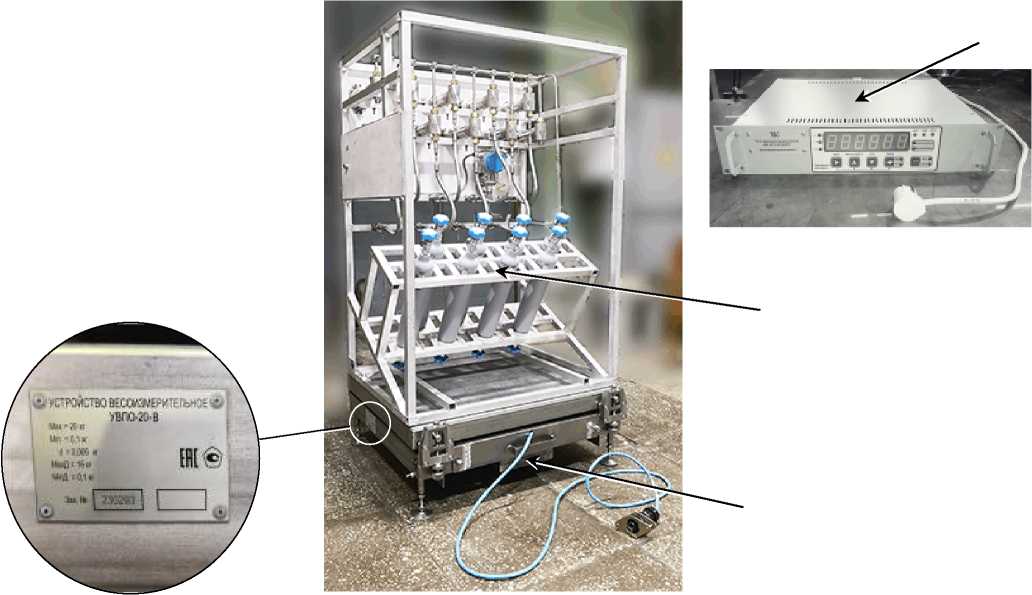

Общий вид УВПО-20-В представлен на рисунке 1.
Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки блока АЦП и ТВС для защиты УВПО-20-В от несанкционированного доступа приведена на рисунке 2.
Маркировочная табличка

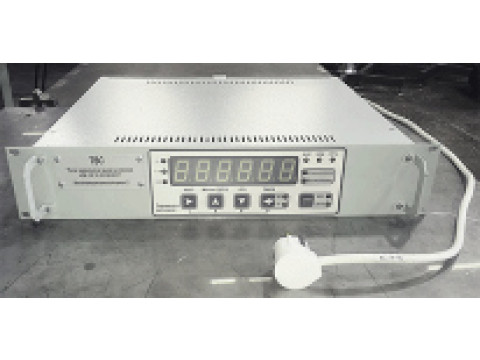

Терминал весовой ТВС
Блок пробоотборников
Модуль взвешивающий блока пробоотборников
Рисунок 1 - Общий вид УВПО-20-В
Блок АЦП
Терминал весовой ТВС

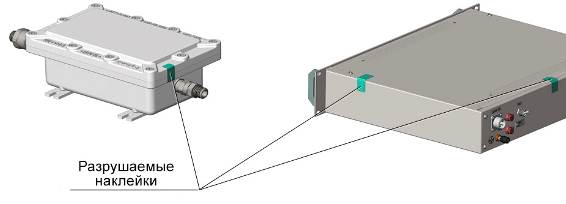

Рисунок 2 - Схема пломбировки блока АЦП (слева) и ТВС (справа)
Маркировочная табличка УВПО-20-В выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону опорной рамы ГПУ и содержит следующие основные данные, нанесенные методом трафаретной печати:
- наименование изготовителя;
- наименование и обозначение типа;
- знак утверждения типа;
- знак обращения продукции на рынке ЕАС;
- максимальная нагрузка, Мах;
- минимальная нагрузка, Min;
- максимальная масса взвешиваемой дозы, Махd ;
- минимальная масса взвешиваемой дозы, Mind ;
- действительная цена деления, d;
- заводской номер (арабские цифры).
Нанесение знака поверки на УВПО-20-В не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) УВПО-20-В реализовано аппаратно и является встроенным.
Метрологически значимым является ПО ТВС и блока АЦП.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования ТВС. Номер версии программного обеспечения основного процессора ТВС выводится на цифровой дисплей при включении УВПО-20-В. Кроме того, номера версий программ АЦП и ТВС отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блока АЦП и ТВС, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение регулировочных коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВС служит проверочное число, которое отображается в соответствующем разделе меню ТВС согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменении контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВПО-20-В.
При включении ТВС выполняется проверка контрольной суммы контролируемых параметров и, в случае ее несанкционированного изменения, автоматически блокируется работа ТВС в основных режимах. Значение контрольной суммы фиксируется в паспорте УВПО-20-В.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО УВПО-20-В
|
Идентификационные данные (признаки) |
Значение | ||
|
основной процессор ТВС |
интерфейсный процессор ТВС |
блок АЦП | |
|
Идентификационное наименование ПО |
OP GJ16 |
IP GJ16 |
ADC GJ16 |
|
Номер версии (идентификационный номер) ПО |
0099.ХХ* |
0098.ХХ* |
0097.ХХ* |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
_ |
_ |
Примечание - цифровое значение «ХХ» в номере версии ПО относится к метрологически незначимой части ПО
Технические характеристики
Метрологические и технические характеристики УВПО-20-В приведены в таблицах 2,3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка, Мах, кг |
20 |
|
Минимальная нагрузка, Min, кг |
0,2 |
|
Максимальная масса взвешиваемой дозы, Мах d, кг |
16 |
|
Минимальная масса взвешиваемой дозы, Min d, кг |
0,2 |
|
Действительная цена деления, d, кг |
0,01 |
|
Пределы допускаемой погрешности при статическом взвешивании ксенона в диапазонах взвешивания, кг: от 0,2 кг до 10,0 кг включ. св. 10,0 кг до 20,0 кг включ. |
±0,01 ±0,02 |
|
Пределы допускаемой погрешности взвешивания дозы ксенона в диапазонах взвешивания доз, кг: от 0,2 кг до 10,0 кг включ. св. 10,0 кг до 16,0 кг включ. |
±0,01 ±0,02 |
|
Диапазон выборки массы тары, кг |
от 0,2 до 16,0 |
|
Реагирование |
1,4 d |
|
Примечания 1 Пределы допускаемой погрешности массы нетто соответствуют пределам допускаемой погрешности массы брутто для соответствующих диапазонов взвешивания. 2 Масса блока пробоотборника входит в тарную нагрузку МВ. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Г ц - потребляемая мощность, В^А, не более |
от 187 до 242 от 49 до 51 400 |
|
Диапазон рабочих температур, °С |
от + 15 до + 25 |
|
Габаритные размеры (длина/ширина/высота) МВ без блока пробоотборников, мм, не более: |
810/760/250 |
|
Масса МВ без блока пробоотборников, кг |
110 |
Знак утверждения типа
наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности опорной рамы МВ.
Комплектность
Таблица 4 - Комплектность УВПО-20-В
|
Наименование |
Обозначение |
Кол-во |
|
Устройство весоизмерительное УВПО-20-В в сборе |
373ГЖ16.Сб203 |
1 |
|
Паспорт |
373ГЖ16.Сб203 ПС |
1 экз. |
|
Руководство по эксплуатации |
373ГЖ16.Сб203 РЭ |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в подразделе 1.5 «Работа изделия» документа 373ГЖ16.Сб203 РЭ «Устройство весоизмерительное УВПО-20-В. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
373ГЖ16.Сб203 ТУ «Устройство весоизмерительное УВПО-20-В. Технические условия».
