Установки УПП-1
| Номер в ГРСИ РФ: | 95626-25 |
|---|---|
| Производитель / заявитель: | ОАО "Улан-Удэнское приборостроительное производственное объединение" (У-У ППО), г.Улан-Удэ |

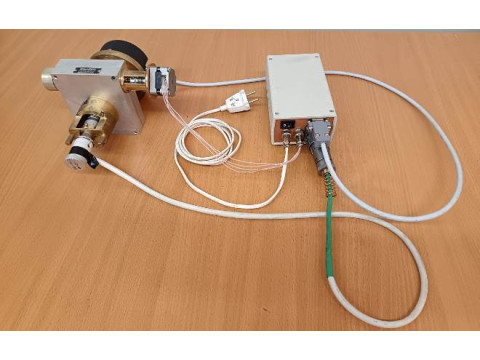

Установки УПП-1 (далее - установки) предназначены для измерения угла поворота вала и выходных сигналов, поступающих с датчиков угловых положений и синусно-косинусных вращающихся трансформаторов при контроле и проверке их характеристик.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95626-25 |
| Действует | по 04.06.2030 |
| Наименование | Установки |
| Модель | УПП-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9676887d-1c1e-1195-fba1-a90975c22897 |
Производитель / Заявитель
Акционерное общество "Улан-Удэнское приборостроительное производственное объединение" (АО "У-У ППО"), г. Улан-Удэ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95626-25: Описание типа
2025-95626-25.pdf
|
Скачать | 189.9 КБ | |
|
95626-25: Методика поверки
2025-mp95626-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Установки УПП-1 (далее - установки) предназначены для измерения угла поворота вала и выходных сигналов, поступающих с датчиков угловых положений и синусно-косинусных вращающихся трансформаторов при контроле и проверке их характеристик.
Описание
Принцип действия установок основан на аналогово-цифровом преобразовании выходных сигналов, поступающих с контролируемых изделий. На вход контролируемого изделия подается опорный синусоидальный сигнал. Модуль измерения параметров выходного сигнала установки регистрирует выходные сигналы контролируемого изделия и проводит их аналогово-цифровое преобразование для дальнейшей программной обработки. Угол поворота вала измеряется модулем измерения углового положения.
Установки представляют собой измерительно-вычислительные комплексы. Установки состоят из стенда калибровочного, на котором закреплен адаптер, и блока измерительного. Адаптеры предназначены для подключения индукционных датчиков угла поворота (типа 45Д-20-2, 45Д-32 и др.) и вращающихся трансформаторов (типа СКТД-3250 и др.) Блок измерительный состоит из модуля измерения углового положения, модуля генерирования опорного сигнала, модуля измерения тока потребления опорного сигнала, модуля измерения параметров выходного сигнала, модуля позиционирования. К блоку измерительному подключены жгут с USB разъемом, клеммная колодка, сетевой провод.
Управление работой установок осуществляется с помощью компьютера. В соответствии с управляющей программой установка задает направление вращения вала проверяемого датчика/трансформатора и измеряет его выходные сигналы. Информация о результатах проверки выводится на экран компьютера.
Заводской номер в виде цифро-буквенного обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, наклеиваемую на корпус блока измерительного.
Общий вид блока измерительного, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Общий вид стенда калибровочного приведен на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место нанесения знака поверки не предусмотрено.

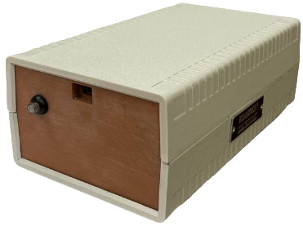

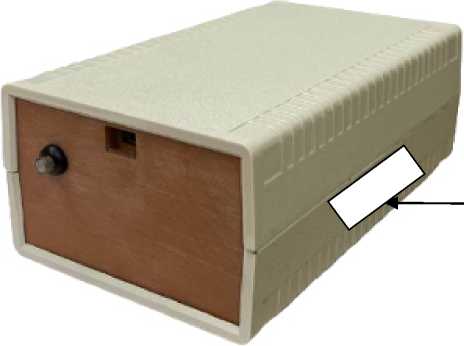

Рисунок 1- Общий вид блока измерительного, обозначение мест нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа

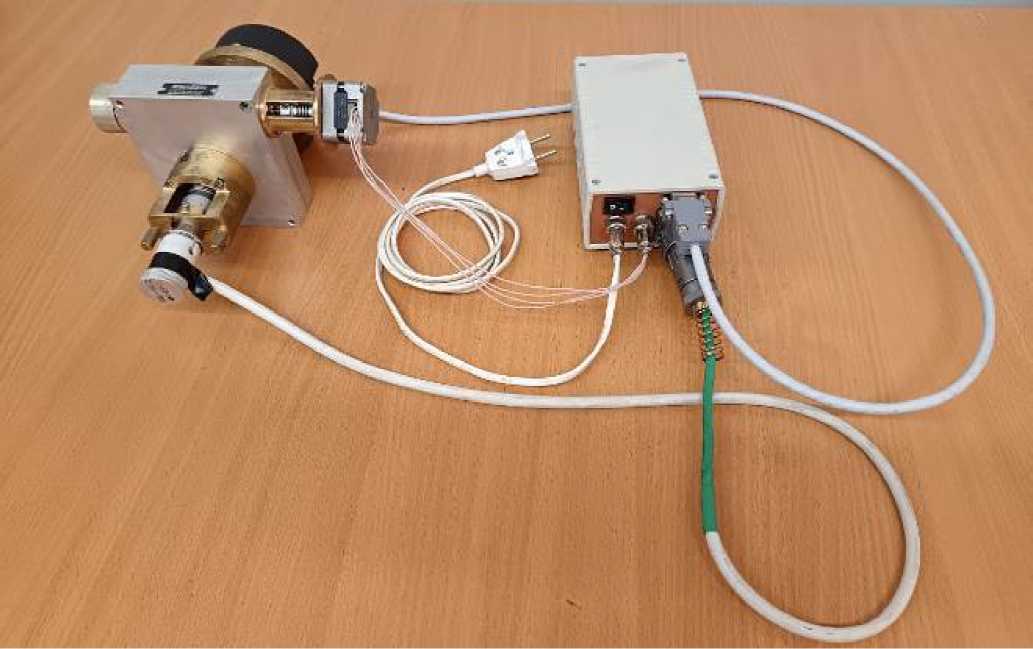

Р и с ун о к 2 - Общий вид стенда калибровочного

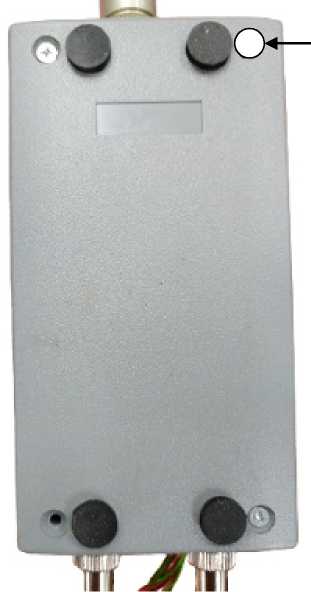

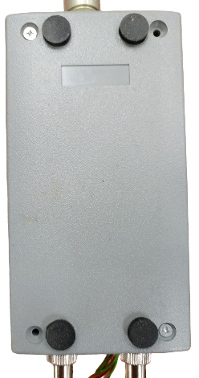

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место нанесения пломбы завода-изготовителя
Программное обеспечение
Управление работой установок, обработка, вычисление и визуализацию значений измеряемых величин осуществляется с помощью внешней программы «Meter.exe», входящей в комплект поставки.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Meter.exe |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
889DBC3C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик установок.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла поворота вала |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота вала |
± 10" |
|
Диапазон измерений амплитуды напряжения входного сигнала, В |
от 0 до 12 |
|
Диапазон частот входного сигнала, Г ц |
от 400 до 2500 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений амплитуды напряжения входного сигнала, %, в диапазоне частот: - от 400 до 1800 Гц включ. - св. 1800 до 2500 Гц |
± 0,5 ± 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
100 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Г ц |
от 49,8 до 50,2 |
|
Габаритные размеры стенда калибровочного, мм, не более: | |
|
- высота |
132 |
|
- длина |
204 |
|
- ширина |
195 |
|
Габаритные размеры блока измерительного, мм, не более: | |
|
- высота |
60 |
|
- длина |
160 |
|
- ширина |
100 |
|
Масса, кг, не более |
6,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч, не менее |
12000 |
Знак утверждения типа
наносится типографским способом на маркировочную этикетку, наклеиваемую на корпус блока измерительного и на титульные листы технических условий, паспорта и руководства по эксплуатации.
Комплектность
Таблица 5- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Стенд калибровочный |
ИКЮВ.301316.001 |
1 шт. |
|
Блок измерительный |
ИКЮВ.301316.002 |
1 шт. |
|
Жгут с патроном и адаптером для проверки изделия 45Д-20-2 |
Жгут № 1 Адаптер ИКЮВ.301549.001 Патрон ИКЮВ.301111.001 |
По согласованию с заказчиком |
|
Жгут с патроном и адаптером для проверки изделия 45Д-32 |
Жгут № 2 Адаптер ИКЮВ.301549.002 Патрон ИКЮВ.301111.001-01 | |
|
Жгут с патроном и адаптером для проверки изделия СКТД-3250 |
Жгут № 3 Адаптер ИКЮВ.301549.004 Патрон ИКЮВ.301111.001-03 | |
|
Жгут с патроном и адаптером для проверки изделия СКТ-232 |
Жгут № 4 Адаптер ИКЮВ.301549.005 Патрон ИКЮВ.301111.001-04 | |
|
Жгут с патроном и адаптером для проверки изделия СКТ-265 |
Жгут № 5 Адаптер ИКЮВ.301549.006 Патрон ИКЮВ.301111.001-05 | |
|
Блок коммутации |
_ |
1 шт. |
|
Упаковка |
_ |
1 шт. |
|
Программное обеспечение «Meter.exe» |
_ |
1 экз. |
|
Паспорт |
ИКЮВ.402162.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ИКЮВ.402162.001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ИКЮВ.402162.001 РЭ «Установка УПП-1. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ИКЮВ.402162.001 ТУ «Установка УПП-1. Технические условия».
