Генератор сигналов Г7 НОВО ГСП-20
| Номер в ГРСИ РФ: | 95630-25 |
|---|---|
| Производитель / заявитель: | ООО "НОВО", г. Мытищи |
Генераторы сигналов Г7 НОВО ГСП-20 (далее по тексту - генераторы) предназначены для генерации гармонических колебаний в диапазоне частот от 100 Гц до 22000 МГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95630-25 |
| Действует | по 09.06.2030 |
| Наименование | Генератор сигналов |
| Модель | Г7 НОВО ГСП-20 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | db197ddc-63cf-c12e-1cb9-13761917620c |
Производитель / Заявитель
Общество с ограниченной ответственностью "НОВО" (ООО "НОВО"), Московская обл., г. Мытищи
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95630-25: Описание типа
2025-95630-25.pdf
|
Скачать | 147.6 КБ | |
|
95630-25: Методика поверки
2025-mp95630-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Генераторы сигналов Г7 НОВО ГСП-20 (далее по тексту - генераторы) предназначены для генерации гармонических колебаний в диапазоне частот от 100 Гц до 22000 МГц.
Описание
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Питание подается через блок питания постоянного тока напряжением 12 В.
На корпусе генераторов расположены:
- на левой боковой панели SMA розетки входов EXT REF и AM и выхода REF OUT, розетка интерфейса USB-B и разъем для подключения блока питания;
- на правой боковой панели SMA разъемы основных выходов генераторов - выхода сигнала в диапазоне от 50 МГц до 22 ГГц, а также выходов сигналов в диапазонах от 100 Гц до 60 МГц и от 100 Гц до 20 кГц.
Управление генераторами обеспечивается с помощью устройства управления и отображения, в качестве которого используется персональный компьютер (далее - ПК). На экран ПК выводится информация о текущих режимах работы генераторов, содержащая сведения об установке параметров сигнала.
Системные требования к ПК:
- процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше, 2 ядра и выше, 1,8 ГГц и выше;
- 4 Гб и более оперативной памяти;
- 500 Мб свободного места на жестком диске;
- операционная система Windows (версии 10, 11);
- наличие свободного порта USB 2.0.
Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Общий вид генераторов приведен на рисунке 1. Вид левой и верхней панелей генераторов с указанием полной информации о приборе, места нанесения заводского номера и пломбировки генератора от несанкционированного доступа приведены на рисунке 2. Вид правой и верхней панелей генератора с указанием полной информации о приборе, места нанесения заводского номера, места нанесения знака утверждения типа и знака поверки приведены на рисунке 3.

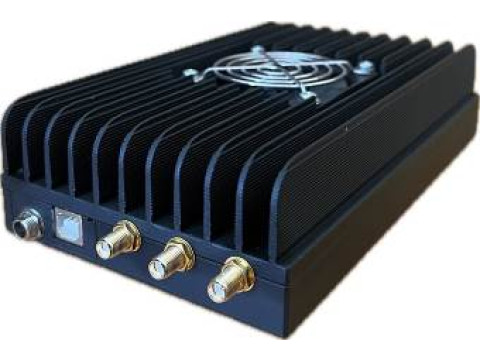

Рисунок 1 - Общий вид генератора
места пломбировки
место нанесения заводского номера

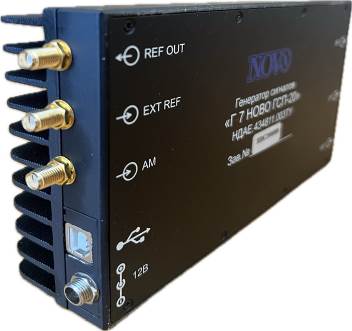

Рисунок 2 - Вид левой и верхней панелей генератора
место нанесения знака поверки место знака утверждения типа место нанесения заводского номера
Рисунок 3 - Вид правой и верхней панелей генератора
На верхней панели генератора методом шелкографии указаны: логотип компании изготовителя (NOVO), полное наименование изделия (генератор сигналов Г7 НОВО ГСП-20, номер ТУ, заводской номер, приведены обозначения входов и выходов прибора, расположенных на левой и правой панелях.
Программное обеспечение
Генераторы работают под управлением внешнего ПК, с установленным программным обеспечением НОВО ГСП-20 (далее - ПО), которое управляет аппаратной частью генератора. ПО размещается на оптическом/электронном носителе, поставляемом в комплекте поставки генератора.
Метрологически значимая часть ПО установлена в генераторах. Влияние ПО не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений. Конструкция генераторов исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «низкий».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НОВО ГСП-20 |
|
Номер версии (идентификационный номер) ПО |
1.00.01, не ниже |
Технические характеристики
Метрологические и технические характеристики генераторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики генераторов сигналов
|
Наименование характеристики |
Значение |
|
Диапазон частот выходного сигнала, МГц: - на розетке ULF - на розетке LF - на розетке RF |
от 0,0001 до 0,02 от 0,0001 до 60 от 50 до 22000 |
|
Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Г ц (f - установленная частота, Гц) |
±(240’6 • f + 0,03) |
|
Диапазон установки уровня мощности выходного сигнала, дБм: - на розетке ULF - на розетке LF - на розетке RF (в диапазоне частот от 50 до 12000 МГц) - на розетке RF (в диапазоне частот от более 12000 до 20000 МГц) |
от 0 до +25 от -10 до +15 от -10 до +23 от -10 до +15 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБм |
±1 |
|
Максимальный уровень мощности выходного сигнала, дБм, не менее: - на розетке ULF - на розетке LF - на розетке RF (в диапазоне частот от 60 до 12000 МГц) - на розетке RF (в диапазоне частот от более 12000 до 20000 МГц) |
+25 +15 +23 +15 |
|
Спектральная плотность мощности фазовых шумов на несущей частоте 1 ГГц, дБн/Гц, не более: - при отстройке 1 кГц - при отстройке 10 кГц |
-110 -120 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемого напряжения питания, В |
от 11,5 до 12,5 |
|
Ток потребления, А, не более |
2 |
|
Масса блока генератора, кг, не более |
0,95 |
|
Габаритные размеры (длина х ширина х высота) мм, не более |
205x110x50 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 45 до 80 от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации НДАЕ.434811.003РЭ в правом верхнем углу и на передней панели генератора в средней части методом наклейки в соответствии с рисунком 3.
Комплектность
Таблица 4 - Комплектность генератора
|
Наименование |
Обозначение |
Количество |
|
Блок генератора |
НДАЕ.468871.005 |
1 |
|
Блок питания |
НДАЕ.436734.008 |
1 |
|
Кабель USB-A - USB-B |
_ |
1 |
|
ПО на оптическом или электронном носителе |
RU.^AE.00022-01 |
1 |
|
Транспортная упаковка |
НДАЕ.323378.032 |
1 |
|
Паспорт |
НДАЕ.434811.003ПС |
1 |
|
Руководство по эксплуатации |
НДАЕ.434811.003РЭ |
1 |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации НДАЕ.434811.003РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
ГОСТ 16863-71 Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки;
ГОСТ 8.322-78 Государственная система обеспечения единства измерений. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц;
НДАЕ.434811.003ТУ Генератор сигналов Г7 НОВО ГСП-20. Технические условия.
