Преобразователи давления измерительные LMP633
Номер в ГРСИ РФ: | 95632-25 |
---|---|
Производитель / заявитель: | SHANGHAI LEEG INSTRUMENTS CO., LTD., Китай |

Преобразователи давления измерительные LMP633 (далее по тексту - преобразователи) предназначены для непрерывных измерений избыточного давления и преобразования измеренных значений в унифицированный выходной сигнал постоянного тока и (или) цифровые выходные сигналы.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 95632-25 |
Наименование | Преобразователи давления измерительные |
Модель | LMP633 |
Срок свидетельства (Или заводской номер) | 09.06.2030 |
Производитель / Заявитель
Shanghai LEEG Instruments CO., Ltd., Китай
Поверка
Межповерочный интервал / Периодичность поверки | 3 года |
Актуальность информации | 22.06.2025 |
Поверители


Скачать
95632-25: Описание типа | Скачать | 184 КБ | |
95632-25: Методика поверки | Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи давления измерительные LMP633 (далее по тексту - преобразователи) предназначены для непрерывных измерений избыточного давления и преобразования измеренных значений в унифицированный выходной сигнал постоянного тока и (или) цифровые выходные сигналы.
Описание
Измеряемое давление вызывает деформацию мембраны и, как следствие, изменение аналогового электрического сигнала. Аналого-цифровой преобразователь (далее АЦП), преобразует аналоговый электрический сигнал в цифровой код, пропорциональный приложенному давлению, который подается на микропроцессор в качестве входного сигнала. Далее цифровой код обрабатывается микропроцессором и передается на цифровое индикаторное устройство (при наличии), а также на цифро-аналоговый преобразователь (далее ЦАП), который преобразует цифровой код от микропроцессора в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный (при наличии) с цифровым сигналом (HART, Modbus RTU/RS485).
Конструктивно преобразователи модификаций LMP633-NSN, LMP633-NBN, LMP633-NCN состоят из цилиндрического корпуса (погружной части), в котором размещены чувствительный элемент в виде измерительной ячейки и электронный блок, включающий в себя ЦАП, микропроцессорный модуль и АЦП. Преобразователи модификаций LMP633-BCT, LMP633-BST выпускаются с ЖК дисплеем, встроенным в выносной электронный блок, который соединен с помощью кабеля с измерительной ячейкой (погружной частью).
Структура условного обозначения преобразователей:
LMP633-X0-X1X2X3X4-X5X6X7-X8-X9-X10X11-X12-X13-X14
Расшифровка условного обозначения преобразователей приведена в таблице 1.
Таблица 1 - Структура условного обозначений преобразователей
Обозначение |
Наименование |
Код |
Расшифровка |
X0 |
Модель |
BCT |
В-ЖК дисплей, С-керамический сенсор, Т-корпус ЖК-дисплея из алюминия |
BST |
В-ЖК дисплей, S-монокремниевый сенсор, Т-корпус ЖК-дисплея из алюминия | ||
NBN |
N-без ЖК дисплея, B-пьезокерамический сенсор, N-с кабельным подключением | ||
NCN |
N-без ЖК дисплея, С- керамический сенсор, N-с кабельным подключением |
Обозначение |
Наименование |
Код |
Расшифровка |
X0 |
Модель |
NSN |
N-без ЖК дисплея, S-монокремниевый сенсор, N-с кабельным подключением |
X1 |
Диапазон измерений |
C2O1G |
от 0 до 20 кПа (С-керамический сенсор) |
C2O3G |
от 0 до 40 кПа (С-керамический сенсор) | ||
C104G |
от 0 до 100 кПа (С-керамический сенсор) | ||
C204G |
от 0 до 200 кПа (С-керамический сенсор) | ||
C404G |
от 0 до 400 кПа (С-керамический сенсор) | ||
C105G |
от 0 до 1 MUa (С-керамический сенсор) | ||
C205G |
от 0 до 2 МПа (С-керамический сенсор) | ||
B104G |
от 0 до 100 кПа (B-пьезокерамический сенсор) | ||
B204G |
от 0 до 200 кПа (B-пьезокерамический сенсор) | ||
B504G |
от 0 до 500 кПа (B-пьезокерамический сенсор) | ||
B105G |
от 0 до 1000 кПа (B-пьезокерамический сенсор) | ||
B205G |
от 0 до 2000 кПа (B-пьезокерамический сенсор) | ||
S403G |
от 0 до 40 кПа (S-монокремниевый сенсор) | ||
S254G |
от 0 до 250 кПа (S-монокремниевый сенсор) | ||
S105G |
от 0 до 1000 кШ (S-монокремниевый сенсор) | ||
S305G |
от 0 до 3000 кПа (S-монокремниевый сенсор) | ||
X2 |
Материал диафрагмы |
С |
Керамика (96% AL203) |
S |
SUS316L | ||
H |
Hastelloy C | ||
X3 |
Наполнительн ая жидкость |
N |
Отсутствует |
S |
Силиконовое масло, для температур среды от -45 °С до +205 °С | ||
D |
Фтороуглеродное масло, для температур среды от -45 °С до +160 °С | ||
X4 |
Уплотнительн ое кольцо |
S |
FKM (для диапазона температур (от -20 °С до +200 °С) |
X5 |
Кабельный ввод |
R1 |
Водостойкий кабельный ввод M20*1.5 (F) для кабеля диаметром 6-8 мм |
R2 |
Защищенный кабельный ввод 1/2 NPT (F) для кабеля диаметром 6-8 мм | ||
R3 |
Защищенный кабельный ввод M20*1.5 (F) для кабеля диаметром 6-8 мм | ||
R0 |
Отсутствует | ||
X6 |
Электрическое подключение |
T1 |
Клемма из алюминиевого сплава, 2 кабельных входа M20*1.5(F), красный корпус, белая крышка |
X7 |
Кабельное подключение |
N1 |
PUR кабель, внешний диаметр: (7.5±0.2)мм |
N2 |
N2 PTFE кабель, внешний диаметр: (7.5±0.2)мм | ||
N4 |
SS304L кабель, внешний диаметр 16мм | ||
N6 |
SS316L, внешний диаметр 16мм | ||
X8 |
Выходной сигнал |
F |
4-20 мА, два провода, питание 10-30 В |
H |
4-20 мА+ HART два провода, питание 16,5-55 В | ||
R |
Modbus RTU/RS485, 4 провода питание 5/9-30 В |
Окончание таблицы 1
Обозначение |
Наименование |
Код |
Расшифровка |
X9 |
Наличие дисплея |
С |
С дисплеем |
A |
Без дисплея | ||
X10 |
Материал зонда |
2 |
PP (полипропилен) |
4 |
SUS304 (нержавеющая сталь) | ||
5 |
PVDF (поливинилиденфторид) | ||
6 |
SUS316 (нержавеющая сталь) | ||
X11 |
Диаметр зонда |
H46 |
Диаметр 46 мм, подходит только для PP и PVDF |
H39 |
Диаметр 39 мм, подходит только для SUS316 | ||
H28 |
Диаметр 28 мм, подходит только для SUS304 и SUS316 | ||
X12 |
Подключение к процессу |
M06 |
М20х1.5(М), GB/T193-2003, ISO261 |
H01 |
Фланец HG/T20592-2009 DN50PN10 | ||
H02 |
Фланец HG/T20592-2009 DN25PN10 | ||
H05 |
Фланец HG/T20592-2009 DN80PN10 | ||
R08 |
2"PT резьба наружная (папа), pylome ф8, внешний диаметр 8 мм кабель | ||
R09 |
1-1/2"PT резьба наружная (папа), pylome ф8, внешний диаметр 8 мм кабель | ||
X13 |
Фиксация |
P2 |
Кабельный зажим |
P3 |
Резьбовой аксессуар для фиксации датчика сверху | ||
P5 |
Противовес в антикоррозионном случае | ||
P6 |
Противовес в стандартном случае | ||
X14 |
Длина кабеля |
Ln |
0<L<200. Пример: L10=10 м, L100=100 м |
Корпус преобразователей выполнен в комбинации красного и белого цветов. Возможно изготовление корпусов в других цветах по запросу заказчика.

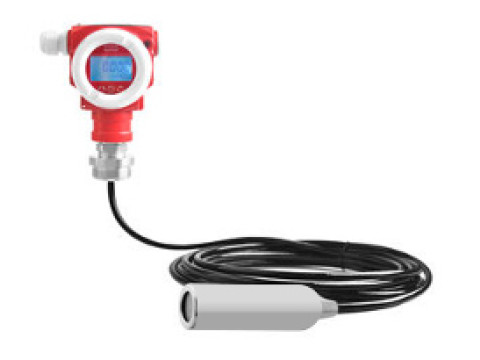

Общий вид преобразователей представлен на рисунке 1.
Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения, состоящего из арабских цифр, разбитых по группам и разделенных между собой тире, наносится на маркировочную табличку или с помощью лазерной гравировки непосредственно на корпус датчика. Маркировочная табличка наносится типографским методом на корпус преобразователя в виде наклейки.
Изображение общего вида маркировочной таблицы с нанесением серийного номера представлено на рисунке 2.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбировка преобразователей не предусмотрена, так как конструкция исключает несанкционированный доступ к измерительной информации.
Место нанесения маркировочной таблички

а) стандартное исполнение корпуса
б) антикоррозийное исполнение корпуса

Модификация LMP633-NCN
корпуса
Модификация LMP633-NBN
Рисунок 1 - Общий вид преобразователей давления измерительные LMP633
Преобразователь давления измерительный LMP633
Мод:
LMP633-
Диапазон измерений: 0-1 МПа
Выход:
Точность:
4-20 мА
0,2%
Место нанесения серийного номера
S/n:
2024-05-14-009
Питание:
24 В
Shanghai LEEG instruments СО.,Ltd
Рисунок 2 - Общий вид маркировочной таблицы преобразователей давления
Программное обеспечение
Преобразователи давления измерительные LMP633 имеют встроенное микропрограммное обеспечение (далее - МПО), которое реализовано аппаратно и является метрологически значимым. МПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей. МПО заносится в защищенную от записи энергонезависимую память микроконтроллера при их производстве. Разделение на метрологически значимое и не значимое программное обеспечение не произведено.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МПО |
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
Цифровой идентификатор ПО |
недоступен |
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное МПО и измерительную информацию. Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п.4.5 рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
Таблица 3 - Метрологические характеристики
Значение | ||
Максимальные |
Минимальный ВПИ3), | |
Наименование характеристики |
диапазоны |
на который можно |
измерений, |
настроить | |
кПа |
преобразователь, кПа | |
от 0 до 20 |
10 | |
от 0 до 40 |
20 | |
Максимальные диапазоны измерений избыточного |
от 0 до 100 |
40 |
давления преобразователей модификаций LMP633- |
от 0 до 200 |
100 |
BCT, LMP633-NCN, кПа 1) 2) |
от 0 до 400 |
200 |
от 0 до 1000 |
400 | |
от 0 до 2000 |
1000 | |
Максимальные диапазоны избыточного давления |
от 0 до 40 |
5 л л |
преобразователей модификаций LMP633-BST, |
от 0 до 250 |
40 250 |
LMP633-NSN, кПа 1) 2) | ||
от 0 до 3000 |
1000 |
Окончание таблицы 3
Наименование характеристики |
З |
Значение |
Максимальные диапазоны измерений, кПа |
Минимальный ВПИ3), на который можно настроить преобразователь, кПа | |
Максимальные диапазоны избыточного давления преобразователей модификаций LMP633-BST, LMP633-NBN, кПа 1) 2) |
от 0 до 1 00 от 0 до 200 от 0 до 500 от 0 до 1000 от 0 до 2000 |
50 100 200 500 1000 |
Пределы допускаемой основной приведенной к максимальному диапазону измерений погрешности преобразователей модификаций LMP633-BCT, LMP633-NCN, y, % 4) |
±0,1; ±0,2; ±0,5 | |
Пределы допускаемой основной приведенной к максимальному диапазону измерений погрешности преобразователей модификаций: LMP633-BST, LMP633-NSN, y, % 4) |
±0,2; ±0,5 | |
Пределы допускаемой основной приведенной к максимальному диапазону измерений погрешности преобразователей модификации LMP633-NBN, y, % |
±0,5 | |
Пределы допускаемой дополнительной приведенной к максимальному диапазону погрешности, вызванной отклонением температуры (от +15 до +25 °С) окружающей среды, на каждые 10 °С, %. |
±0,2 | |
1) Допускается изготовление преобразователей в других единицах измерения давления, допущенных к применению в РФ. 2) Преобразователи могут быть настроены на заводе-изготовителе или пользователем (специалистом) на ВПИ не менее минимального ВПИ и не более верхнего предела максимального диапазона преобразователя. Значение настроенного ВПИ указывается в руководстве по эксплуатации на преобразователь. 3) ВПИ - верхний предел измерений. 4) Фактическое значение приведено в руководстве по эксплуатации на преобразователь. Примечание - Погрешность измерений на настроенном ВПИ приводится к максимальному диапазону измерений преобразователя. |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровые: |
от 4 до 20 HART Modbus RTU |
Напряжение питания постоянного тока, В - для преобразователей с аналоговым сигналом (в виде сигналов постоянного тока 4-20мА) - для преобразователей с цифровым выходным сигналом по протоколу HART - для преобразователей с цифровым выходным сигналом по интерфейсу RS485 |
от 10,5 до 30,0 от 16,5 до 55,0 от 9 до 30 |
Наименование характеристики |
Значение |
Масса, кг, не более - для преобразователей модификаций LMP633-BCT, LMP633-NCN: а) стандартного исполнения корпуса |
2,40 |
б) антикоррозийного исполнения корпуса |
1,95 |
- для преобразователей модификаций, LMP633-BST, LMP633-NSN: |
1,65 |
- для преобразователей модификаций LMP633-NBN: а) стандартного исполнения корпуса |
0,3 |
б) антикоррозийного исполнения корпуса |
0,3 |
Габаритные размеры погружной части (высотахдиаметр), мм, не более: - для преобразователей модификаций LMP633-BCT, LMP633-NCN: а) стандартного исполнения корпуса |
144,5x39,0 |
б) антикоррозийного исполнения корпуса |
132x46 |
- для преобразователей модификаций, LMP633-BST, LMP633-NSN: |
156x28 |
- для преобразователей модификаций LMP633-NBN: а) стандартного исполнения корпуса |
167x28 |
б) антикоррозийного исполнения корпуса |
126x46 |
Габаритные размеры выносной электронной части (при наличии) (длинахширинахвысота), мм, не более: |
133x131x87 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, не более, % |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +80 |
- относительная влажность (при температуре окружающей среды 23°С), не более, % |
98 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
Наименование |
Значение |
Средняя наработка на отказ, ч, не менее |
150000 |
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Преобразователь давления измерительный |
LMP633(1) |
1 шт. |
Руководство по эксплуатации |
_ |
1 экз. |
Руководство пользователя (ПО HART для ПК) (2) |
_ |
1 экз. |
Руководство по применению (Modbus RTU) (2) |
_ |
1 экз. |
(1) - Обозначение в соответствии с заказом. (2) - При заказе преобразователей с поддержкой передачи данных по промышленным протоколам. |
Сведения о методах измерений
представлены в разделе 2 «Описание и работа», в разделе 9 «Использование преобразователя давления» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
«Преобразователи давления измерительные LMP633. Стандарт предприятия».
