Резервуары горизонтальные стальные РГС
| Номер в ГРСИ РФ: | 95644-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "ГСК СтройТехМаш", г. Москва |
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов плотностью не более 860 кг/м3 при их приеме, хранении и выдаче.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95644-25 |
| Наименование | Резервуары горизонтальные стальные |
| Модель | РГС |
| Срок свидетельства (Или заводской номер) | 09.06.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГСК СтройТехМаш" (ООО "ГСК СтройТехМаш"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 22.06.2025 |
Поверители
Скачать
| 95644-25: Описание типа | Скачать | 399.6 КБ | |
| 95644-25: Методика поверки | Скачать | 70.3 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов плотностью не более 860 кг/м3 при их приеме, хранении и выдаче.
Описание
Резервуары представляют собой горизонтальные цилиндрические емкости с усеченно-коническими или плоскими днищами.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубок, расположенный на днище резервуара.
Резервуары выпускаются в шести модификациях, различающихся номинальной вместимостью и количеством независимых отсеков:
РГСПД-25 - резервуар подземный двустенный номинальной вместимостью 25 м3;
РГСПД-40 - резервуар подземный двустенный номинальной вместимостью 40 м3;
РГСПД-40(30+10) - резервуар подземный двустенный номинальной вместимостью 40 м3, с двумя независимыми отсеками с номинальной вместимостью 30 и 10 м3.
РГСПД-50(25+25) - резервуар подземный двустенный номинальной вместимостью 50 м3, с двумя независимыми отсеками с номинальной вместимостью по 25 м3.
РГСД-12(6+6) - резервуар наземный двустенный номинальной вместимостью 12 м3, с двумя независимыми отсеками с номинальной вместимостью по 6 м3.
РГСД-20(10+10) - резервуар наземный двустенный номинальной вместимостью 20 м3, с двумя независимыми отсеками с номинальной вместимостью по 10 м3.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен ударным способом на маркировочную табличку резервуара, закрепляемую на стенке технологического отсека (купольной шахты) одного из отсеков для резервуаров подземных исполнений и на крышке эксплуатационной горловины одного из отсеков резервуара или ложементе резервуара для резервуаров наземных исполнений.
Внешний вид резервуара подземного исполнения приведен на рисунке 1.
Внешний вид резервуара наземного исполнения приведен на рисунке 2.
Внешний вид маркировочной таблички резервуара приведен на рисунке 3.

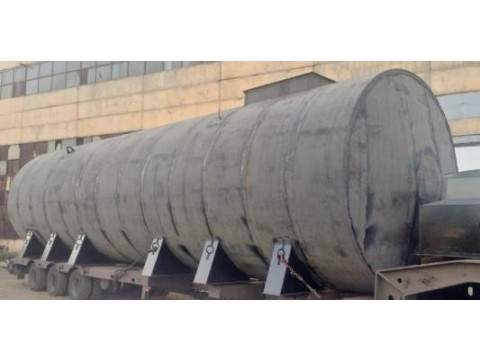

Рисунок 1 - Внешний вид резервуара стального горизонтального РГС подземного исполнения

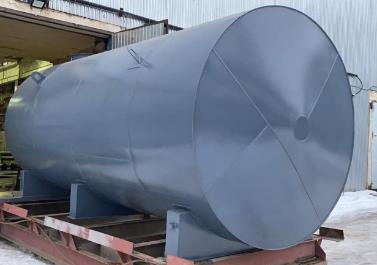

Рисунок 2 - Внешний вид резервуара стального горизонтального РГС наземного исполнения
ООО ТСК СтройТехМаш" @ @ @ ©
Резервуар
Заводской №
Рабочее давление-под налив
Масса
Год изготовления
Клеймо ОГК
Телефон- В (495) 9Э9-98-4В emai
Рисунок 3 - Внешний вид маркировочной таблички резервуара
Пломбирование резервуаров не предусмотрено
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара (отсеков) при температуре 20 °С, м3 | |
|
- модификации РГСПД-25 |
25 |
|
- модификации РГСПД-40 |
40 |
|
- модификации РГСПД-40(30+10) |
40 (30+10) |
|
- модификации РГСПД-50(25+25) |
50 (25+25) |
|
- модификации РГСД-12(6+6) |
12 (6+6) |
|
- модификации РГСД-20(10+10) |
20 (10+10) |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, % |
±0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +45 |
'аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку резервуара фотохимическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 11 «Правила транспортировки, хранения и эксплуатации» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я);
ТУ 3650-001-87638622-2011 «Резервуары горизонтальные стальные РГС. Технические условия».
