Трансформаторы тока ТФЗМ 110Б
| Номер в ГРСИ РФ: | 95646-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95646-25 | |||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||
| Модель | ТФЗМ 110Б | |||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d6cd8519-ea3f-281d-25b9-aaf02f439e53 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Запорожтрансформатор", г. Запорожье (изготовлены в 1981-1989 гг.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95646-25: Описание типа
2025-95646-25.pdf
|
Скачать | 191.4 КБ | |
|
95646-25: Методика поверки
2025-mp95646-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТФЗМ 110Б-1У1 зав. № 18463, 18467, 18519, 19557, 22793, 22813, 25605, 41449;
- ТФЗМ ИОБ-IV У1 зав. № 2621.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

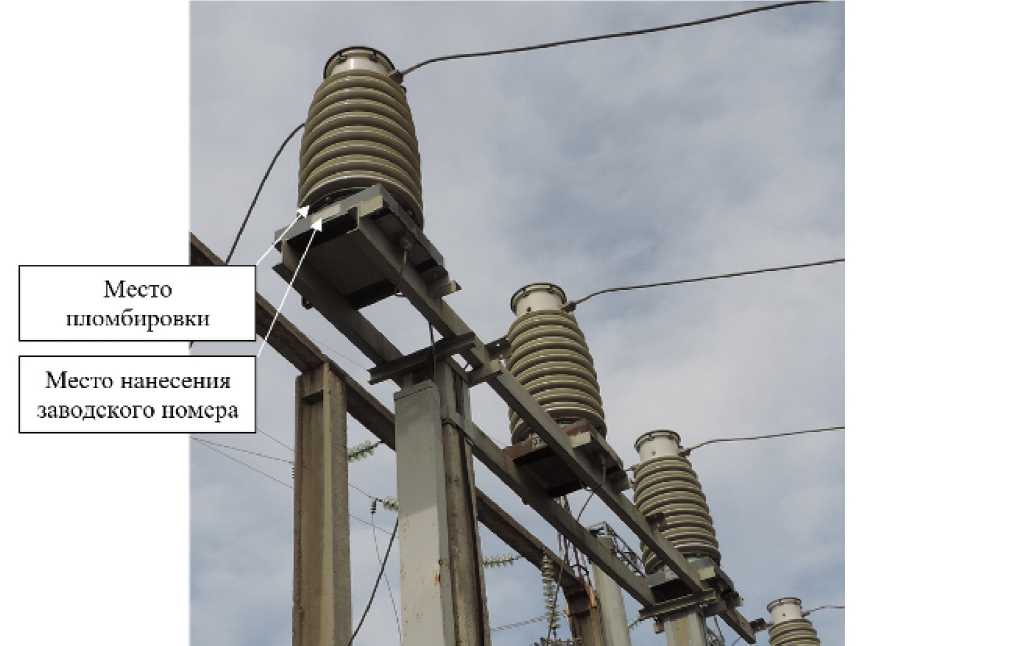

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1
|
Наименование характеристики |
Значение для заводских номеров | ||
|
18463, 18467, 18519, |
19557, 22793, 22813, |
25605, 41449 | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальный первичный ток Г1ном, А |
300 |
100 |
600 |
|
Номинальный вторичный ток Г2ном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-ГУ У1
|
Наименование характеристики |
Значение для заводского номера |
|
2621 | |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток Г1ном, А |
600 |
|
Номинальный вторичный ток Г2ном, А |
5 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 110Б-1У1; ТФЗМ ИОБ-IV У1 |
1 шт. |
|
Паспорт |
ТФЗМ 110Б-1У1; ТФЗМ 110Б-1У У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
