Анализаторы газа АКОНТ-100
| Номер в ГРСИ РФ: | 95648-25 |
|---|---|
| Производитель / заявитель: | ЗАО НИЦ "Инкомсистем", г.Казань |
Анализаторы газа АКОНТ-100 (далее - анализаторы) предназначены для автоматического непрерывного измерения концентрации газовых компонентов в отходящих промышленных газах и технологических потоках, выбросах промышленных предприятий и на объектах охраны окружающей среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95648-25 |
| Действует | по 09.06.2030 |
| Наименование | Анализаторы газа |
| Модель | АКОНТ-100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ff816594-4cf2-10e8-2591-8bd4592519f0 |
Производитель / Заявитель
Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»(АО НИЦ «ИНКОМСИСТЕМ»), г. Казань
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95648-25: Описание типа
2025-95648-25.pdf
|
Скачать | 648.2 КБ | |
|
95648-25: Методика поверки
2025-mp95648-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Анализаторы газа АКОНТ-100 (далее - анализаторы) предназначены для автоматического непрерывного измерения концентрации газовых компонентов в отходящих промышленных газах и технологических потоках, выбросах промышленных предприятий и на объектах охраны окружающей среды.
Описание
Принцип действия анализаторов определяется принципом действия модулей, которые входят в их состав:
- модуль дифференциальной спектроскопии ультрафиолетового спектра: источник света испускает ультрафиолетовое излучение, которое по оптоволоконному кабелю попадает внутрь газовой проточной камеры. После частичного поглощения компонентами определяемого газа, излучение по оптоволоконному кабелю передается в спектрометр. Излучение рассеивается через дифракционную решетку и преобразуется в электрический сигнал на детекторе. Модуль используется для определения от 3 до 5 компонентов одновременно.
- электрохимический модуль: газ через мембрану диффундирует на измерительный (рабочий) электрод, выполненный из благородных металлов. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод, формируя во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации детектируемого газа. Благодаря контрэлектроду, потенциал электродов остаётся на неизменном уровне, значительно повышая стабильность ячейки и улучшая её измерительные свойства. Модуль используется для измерения содержания O2.
- модуль на основе оксида циркония является разновидностью электрохимического модуля: определяемый газ и опорный газ разделены мембраной из ZrO2. При температуре свыше 770 K кристаллическая решетка ZrO2, легированная оксидами иттрия или кальция, становится проницаемой для ионов кислорода. Кислород через кристаллическую решетку ZrO2 течёт в сторону газа, с меньшим содержанием кислорода, стремясь выровнять парциальное давление, создавая поток ионов кислорода. Поток всегда направлен в сторону газа с меньшим парциальным давлением кислорода и создаёт на противоположных сторонах пластинки разность потенциалов, измеряемую электронной схемой. Модуль используется для измерения содержания O2.
- модуль инфракрасной фотометрии: инфракрасное излучение направляется через проточную камеру в детектор. Перед детектором либо перед камерой с образцом установлен светофильтр, поглощающий весь спектр, за исключением тех длин волн, которые способны поглощать молекулы определяемого газа. Параллельно размещён параллельный оптический канал, в котором стоит другая камера с эталонным газом, не поглощающим в инфракрасной части спектра. Исследуемый газ в камере для образца вызывает поглощение определённых длин волн, присущих природе этого газа в соответствии с законом Бугера-Ламберта-Бера. Ослабление этого излучения измеряется инфракрасным детектором, по степени поглощения определяют концентрацию исследуемого газа в газовой смеси.
Конструктивно анализаторы представляют собой автоматические приборы непрерывного действия в стационарном исполнении, отличающиеся друг от друга перечнем определяемых компонентов и диапазонами измерений.
На лицевой панели анализаторов расположены жидкокристаллический экран и кнопки для управления прибором. На задней панели расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания. У анализаторов с внешним отсеком газа впускной и выпускной штуцеры расположены на этом отсеке.
Отбор пробы производится с помощью встроенного вакуумного насоса.
Результаты измерений содержания компонентов могут быть представлены в млн-1 (ppm), %, мг/м3.
Анализаторы имеют следующие выходные сигналы:
- аналоговые выходы по току от 4 до 20 мА;
- релейные выходы аварийных сигналов.
Дистанционный контроль и передача данных:
- интерфейсы RS-232 и RS-485.
Визуализация данных:
- показания, выводимые на ЖК-монитор анализатора.
Анализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение концентрации определяемого компонента;
- возможность проведения автоматической градуировки по заданному циклу;
- возможность автоматической установки нуля;
- отображение показаний результатов измерений на дисплее прибора;
- подача сигнализации при выходе за установленные значения порогов;
- формирование унифицированного выходного аналогового токового сигнала от 4 до 20 мА.
Общий вид анализаторов представлен на рисунке 1.
Не предусмотрено нанесение знака поверки на анализаторы. Анализаторы имеют заводские номера, которые наносятся на идентификационную табличку печатным способом в виде буквенно-цифрового обозначения, металлическим методом с наклейкой или клепанием на заднюю или боковую панель прибора (рисунок 2). Пломбирование от несанкционированного доступа не предусмотрено.

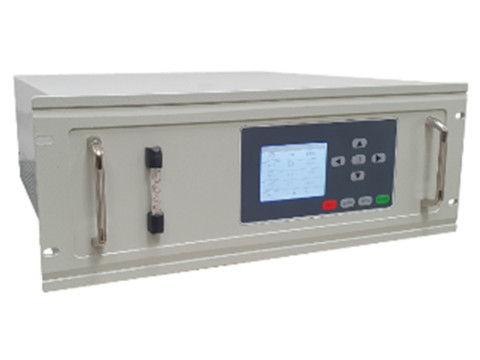

Рисунок 1 - Внешний вид анализаторов газа АКОНТ-100
MhKcSS?50001 ТУ =100
Температура окр. среды, °C -20...+50
Электропитание -230110%, 50 Гц, 120 Вт
Заводской номер
Изотовлен 02.2024 г.
СВЕДЕНИЯ О ПРОИЗВОДИТЕЛЕ:
Акционерное общество Научно-инженерный центр «Инвшсистеи» 420095, г. Камне, ул. Восстания, 104 «И» тел.: +7(843) 212-5010,212-5020 wwwlncomsystem.ni | maiOlncomsystem.nl
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- измерение содержания определяемого компонента;
- отображение результатов измерений на ЖК дисплее анализатора;
- передача результатов измерений по интерфейсу связи с ПК;
- контроль внешней связи (RS-232/ RS-485).
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ver2017A 230209 1712 GN |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 4, показатели надежности - в таблице 5.
Таблица 2 - Основные метрологические характеристики анализаторов
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % | |
|
Диоксид серы |
SO2 |
от 0 до 200 млн-1 |
±10 |
|
от 0 до 1000 млн-1 |
±8 | ||
|
от 0 до 3000 млн-1 |
±6 | ||
|
Оксид азота2) |
NO |
от 0 до 200 млн-1 |
±10 |
|
от 0 до 1000 млн-1 |
±10 | ||
|
от 0 до 3000 млн-1 |
±8 | ||
|
Диоксид азота3) |
NO2 |
от 0 до 200 млн-1 |
±10 |
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % | |
|
от 0 до 1000 млн-1 |
±10 | ||
|
от 0 до 3000 млн-1 |
±8 | ||
|
Кислород |
О2 |
от 0 до 25 % |
±5 |
|
от 0 до 100 % |
±1 | ||
|
Оксид углерода |
CO |
от 0 до 200 млн-1 |
±10 |
|
от 0 до 1000 млн-1 |
±8 | ||
|
от 0 до 20 % |
±5 | ||
|
Двуокись углерода |
СО2 |
от 0 до 200 млн-1 |
±10 |
|
от 0 до 1000 млн-1 |
±8 | ||
|
от 0 до 20 % |
±5 | ||
|
Аммиак |
NH3 |
от 0 до 1 % |
±10 |
|
от 0 до 50 % |
±8 | ||
|
от 0 до 100 % |
±6 | ||
|
Сероводород |
H2S |
от 0 до 1 % |
±10 |
|
1) Диапазоны измерений и определяемые компоненты определяются при заказе и могут составлять от 1 до 5 компонентов. При заказе диапазона с верхним значением, отличным от приведенных в таблице 2, выбирают наименьший диапазон измерений, включающий это значение. 2) Прямое измерение (без применения конвертора NO2 ^ NO). 3) Возможно одновременное измерение содержания NO и NO2, как сумма NOx. | |||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
20 |
|
Предел допускаемой вариации выходного сигнала от пределов допускаемой основной приведенной погрешности, % |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -20 °С до +15 °С включ. и св. +25 °С до +50 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±1 |
|
Время установления показаний (t90), с, не более: - модуль дифференциальной спектроскопии ультрафиолетового спектра |
30 |
|
- модуль инфракрасной фотометрии - электрохимический модуль (в том числе с использованием модуля на |
90 |
|
основе оксида циркония) |
90 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Расход анализируемого газа, л/мин |
от 0,2 до 2,0 |
|
Параметры электрического питания: - напряжение от источника переменного тока, В - частота переменного тока, Гц - потребляемая мощность, Вт |
230±10 % 50 120 |
|
Габаритные размеры (длина х ширина1) х высота2)), мм, не более |
380х483х133 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
16 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации влаги), при +20 °С, %, не более - атмосферное давление, кПа |
от -20 до +50 90 от 70 до 130 |
|
1) Стандартная ширина 19” для вставных блоков по ГОСТ Р МЭК 60297-3-101-2006. 2) Стандартная высота 3U для вставных блоков по ГОСТ Р МЭК 60297-3-101-2006. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
17520 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки анализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор газа |
АКОНТ-100 |
1 шт. |
|
Руководство по эксплуатации |
ИНКС.26.51.53.150.001 РЭ |
1 экз. |
|
Паспорт (формуляр) |
ИНКС.26.51.53.110.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в Разделе 4 «ЭКСПЛУАТАЦИЯ» документа ИНКС.26.51.53.150.001 РЭ
«Анализаторы газа АКОНТ-100. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ИнКС.26.51.53.150.001 ТУ Анализатор газа АКОНТ-100. Технические условия.
