Резервуары стальные вертикальные цилиндрические РВС-5000
| Номер в ГРСИ РФ: | 95651-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Востокмонтажгаз", г. Бугульма |
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема нефти, а также для ее приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95651-25 | |||||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||||||||
| Модель | РВС-5000 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 986dad79-34cf-0345-55fd-fb1999a76a44 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Общество с ограниченной ответственностью «Востокмонтажгаз»(ООО «Востокмонтажгаз»), Республика Татарстан, г. Бугульма
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95651-25: Описание типа
2025-95651-25.pdf
|
Скачать | 271.9 КБ | |
|
95651-25: Методика поверки
2025-mp95651-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема нефти, а также для ее приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их продуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуаров.
Резервуары представляют собой металлические сосуды в форме вертикальных цилиндров, с плоским днищем и стационарной кровлей, оборудованных приемо-раздаточными устройствами и люками.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 5000 м3.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуаров.
Заводские номера резервуаров в виде цифрового обозначения, состоящих из арабских цифр типографическим методом нанесен на информационную табличку, расположенную на периметральном ограждении резервуаров и типографским способом в паспорта.
Резервуары с зав. №№ 1, 2, 3 и 4 расположены на территории приемо-сдаточного пункта (ПСП) «Акташ» ПАО «Татнефть» СП «Татнефть-Добыча».
Общий вид резервуаров представлен на рисунке 1.

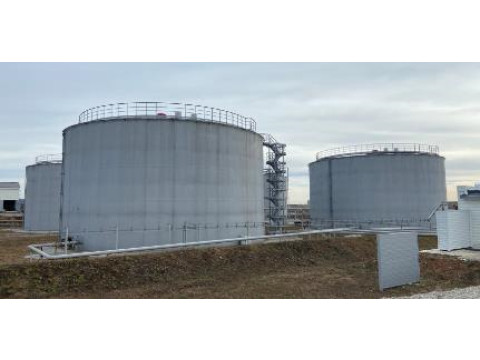

Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефть по ГОСТ Р 51858-2020 |
|
Габаритные размеры резервуара, мм, не более - высота - внутренний диаметр |
11920 22800 |
|
Условия эксплуатации: - температура окружающего воздуха при эксплуатации, °С |
от -40 до +50 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование и условные обозначения |
Обозначение |
Количество, шт./экз. |
|
Резервуары стальные вертикальные цилиндрические |
РВС-5000 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»
