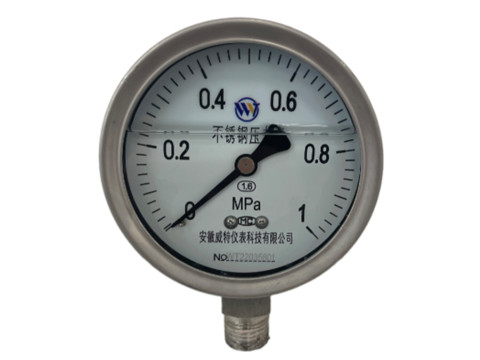

Манометры мембранные WT
| Номер в ГРСИ РФ: | 95664-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Anhui Weite Instrument Technology Co., Ltd, Китай |
Манометры мембранные WT (далее по тексту - манометры) предназначены для измерений избыточного давления газов и жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95664-25 | |||||||||||||||||||||||||||||||||
| Наименование | Манометры мембранные | |||||||||||||||||||||||||||||||||
| Модель | WT | |||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 43e82bb9-f0c9-298a-f7f2-2f8931a9f129 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
Anhui Weite Instrument Technology Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95664-25: Описание типа
2025-95664-25.pdf
|
Скачать | 525 КБ | |
|
95664-25: Методика поверки
2025-mp95664-25.pdf
|
Скачать | 170.5 КБ |
Описание типа
Назначение
Манометры мембранные WT (далее по тексту - манометры) предназначены для измерений избыточного давления газов и жидкостей.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
Манометры данного типа имеют заводские номера в соответствии с таблицей 1.
Таблица 1 - Заводские номера манометров
|
№ |
Заводской номер |
|
1 |
WT22035608 |
|
2 |
WT22035650 |
|
3 |
WT22035658 |
|
4 |
WT22035754 |
|
5 |
WT22035607 |
|
6 |
WT22035759 |
|
7 |
WT22035806 |
|
8 |
WT22035805 |
|
9 |
WT22035601 |
|
10 |
WT22035602 |
Заводские номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра.
Пломбирование манометра не предусмотрено.

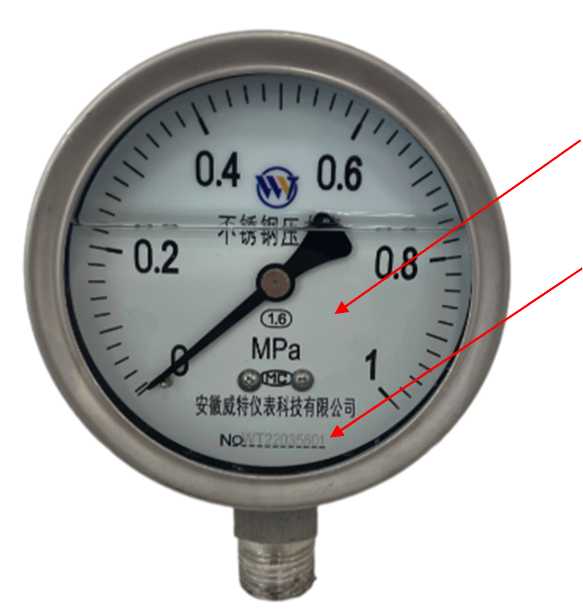

Общий вид манометров представлен на рисунке 1.
место нанесения заводского номера
место нанесения знака поверки
Рисунок 1 - Общий вид манометров
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа |
от 0 до 1 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления1), % |
±1,6 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - диаметр - длина |
100 140 |
|
Масса, кг, не более |
1,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -30 до +31 от 30 до 80 от 84,0 до 106,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
87600 |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр мембранный |
WT |
1 шт. |
|
Паспорт |
-1) |
1 экз. |
|
Руководство по эксплуатации |
РЭ WT |
1 экз. |
|
1) в зависимости от поставки | ||
Сведения о методах измерений
приведены в п. 2.1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
