Счетчики аэрозольных частиц MIRKIP B330
| Номер в ГРСИ РФ: | 95666-25 |
|---|---|
| Производитель / заявитель: | ООО "ОЛИЛ", г.Химки |
Счетчики аэрозольных частиц MIRKIP В330 (далее - счетчики) предназначены для измерений счетной концентрации частиц в воздухе и неагрессивных газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95666-25 |
| Действует | по 16.06.2030 |
| Наименование | Счетчики аэрозольных частиц |
| Модель | MIRKIP B330 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a4397ab6-ae41-1e9f-f51a-0b75bb05f482 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 45 (94%) |
| Неуспешных поверок (СИ непригодно) | 3 (6 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95666-25: Описание типа
2025-95666-25.pdf
|
Скачать | 437.7 КБ | |
|
95666-25: Методика поверки
2025-mp95666-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Счетчики аэрозольных частиц MIRKIP В330 (далее - счетчики) предназначены для измерений счетной концентрации частиц в воздухе и неагрессивных газах.
Описание
Принцип действия счетчиков - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами лазерного излучения. При прокачке воздуха через измерительный объем аэрозольные частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают его. Рассеянный частицей свет собирается и фокусируется на фотоприемник, где световые импульсы преобразуются в электрические. Амплитуда электрического импульса пропорциональна размеру частицы, количество импульсов определяет число частиц в отобранной пробе. Расчет счетной концентрации аэрозольных частиц осуществляется программно с учетом объемного расхода прокачиваемой пробы.
Функционально счетчик состоит из измерительного датчика, пробоотборной системы и микропроцессорного устройства. Основными элементами измерительного датчика являются: источник света (лазерный диод), измерительный объем, фотоприемник, а также оптическая система, формирующая световой луч, и оптическая система, собирающая рассеянный аэрозольными частицами свет и фокусирующая его на фотоприемник. В пробоотборную систему входит вакуумный насос для прокачки воздуха и контрольный расходомер. Микропроцессорное устройство обрабатывает измерительные сигналы и обеспечивает управление работой счетчика.
Конструктивно счетчик выполнен в виде моноблока, внутри которого расположены все функциональные части, а также принтер для распечатки данных. Корпус изготовлен из нержавеющей стали. На передней панели счетчика расположен сенсорный дисплей, USB-порт и кнопка включения POWER. В верхней части корпуса находится пробоотборный вход, на задней панели - пробоотборный выход, разъем для подсоединения к сети питания и зарядки аккумуляторной батареи и порты Ethernet, USB, RS485 для передачи данных на внешние устройства, в том числе на персональный компьютер.
Результаты измерений представляются в виде дифференциальных или интегральных значений счетной концентрации аэрозольных частиц в измерительных каналах.
Питание счетчиков осуществляется от сети переменного тока и (или) от литий-ионной аккумуляторной батареи.
Счетчик является переносным прибором, при работе устанавливается на горизонтальную поверхность.
Общий вид счетчика представлен на рисунке 1.
Рисунок 1 - Общий вид счетчика
Идентификационные данные счетчика (тип, серийный номер, дата изготовления, товарный знак изготовителя) включены в его маркировку. Серийный номер имеет буквенно-цифровой формат (от восьми знаков и более).
Маркировка наносится методом термопечати на пластиковую этикетку, которая крепится клеевым способом на заднюю поверхность корпуса счетчика. Маркировка представлена на рисунке 2, место крепления этикетки с маркировкой - на рисунке 3.
Пломбировка счетчика для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Нанесение знака поверки непосредственно на счетчики не предусмотрено.
Рисунок 2 - Маркировка счетчика

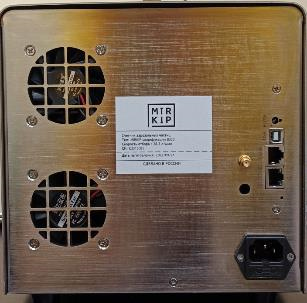

Рисунок 3 - Вид счетчика сзади
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции ПО: обработка сигналов, полученных с фотоприемника, отображение, хранение и передача измеренных данных на внешние устройства, управление работой счетчика. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.1.3 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 |
от 10 до 35000 |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % |
±20 |
|
Номинальный объемный расход отбираемой аэрозольной пробы, дм3/мин |
28,3 |
|
Пределы допускаемой относительной погрешности объемного расхода отбираемой аэрозольной пробы, % |
±5 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Собственный фон, импульс/за 5 мин, не более |
1 |
|
Диапазон пороговых значений*, мкм |
от 0,3 до 10 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
240 215 285 |
|
Масса, кг, не более |
9 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при плюс 25 °С, %, не более - атмосферное давление, кПа |
от +10 до +35 75 от 84 до 106,7 |
|
* Пороговое значение измерительного канала соответствует минимальному размеру частиц, счет которых осуществляется в данном канале. | |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации счетчиков методом компьютерной графики.
Комплектность
аблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик аэрозольных частиц MIRKIP B330 |
_ |
1 шт. |
|
Аккумуляторная батарея |
_ |
1 шт. |
|
Шнур питания |
_ |
1 шт. |
|
Изокинетический пробоотборник |
_ |
1 шт. |
|
Фильтр тонкой очистки |
_ |
1 шт. |
|
Предохранитель |
_ |
1 шт. |
|
Рулон бумаги для принтера |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в подразделе 3.3 «Описание меню» документа «Счетчик аэрозольных частиц MIRKIP В330. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 26.51.53-001-06719040-2022 «Счетчик аэрозольных частиц MIRKIP В330.
Технические условия».
