Штангенциркули RGK SC
| Номер в ГРСИ РФ: | 95667-25 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | Фирма "Guilin Guanglu Measuring Instrument Co., Ltd.", Китай |
Штангенциркули RGK SC (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95667-25 |
| Действует | по 16.06.2030 |
| Наименование | Штангенциркули |
| Модель | RGK SC |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cbbb0df4-56ab-e5c6-a648-9afe2738f48f |
Производитель / Заявитель
Guilin Guanglu Measuring Instrument Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
95667-25: Описание типа
2025-95667-25.pdf
|
Скачать | 278.2 КБ | |
|
95667-25: Методика поверки
2025-mp95667-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Штангенциркули RGK SC (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Описание
Штангенциркули изготавливаются в десяти модификациях RGK SCD-150, RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300, RGK SC-II-200, RGK SC-II-250, RGK SC-II-300, отличающихся диапазоном измерений, наличием или отсутствуем глубиномера, типом отсчетного устройства и ценой деления.
Штангенциркули модификации RGK SCD-150 состоят из штанги со шкалой, подвижной рамки с цифровым отсчетным устройством, зажимающего элемента, нижних губок с плоскими измерительными поверхностями для измерений наружных размеров, верхних губок с кромочными измерительными поверхностями для измерений внутренних размеров и глубиномера. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch, frac). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300 состоят из штанги со шкалой, подвижной рамки с отсчетным устройством с нанесенной шкалой нониуса, зажимающего элемента, устройства тонкой установки рамки, верхних губок с кромочными измерительными поверхностями для измерений наружных размеров, нижних губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно.
Штангенциркули модификаций RGK SCMM-200, RGK SCMM-250, RGK SCMM-300 состоят из штанги со шкалой, подвижной рамки с отсчетным устройством с нанесенной шкалой нониуса, зажимающего элемента, устройства тонкой установки рамки, нижних губок с плоскими измерительными поверхностями для измерений наружных размеров и верхних губок с кромочными измерительными поверхностями для измерений внутренних размеров.
Штангенциркули модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 состоят из штанги со шкалой, подвижной рамки с цифровым отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, верхних губок с кромочными измерительными поверхностями для измерений наружных размеров, нижних губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Принцип действия штангенциркулей модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей модификаций RGK SCD-150, RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству. На рамке корпуса находятся кнопки включения/выключения, установки нуля и выбора режима единиц измерений. Питание штангенциркуля осуществляется от встроенного источника питания (батарейки).
Общий вид штангенциркулей представлен на рисунках 1-4.
Пломбирование штангенциркулей не предусмотрено.
Нанесение знака поверки на корпус штангенциркулей не предусмотрено.
Заводской номер наносится на оборотную поверхность штанги в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, в виде гравировки.
Место нанесения заводского номера представлено на рисунке 5.
ТТТ _ „ „ _ „ .. ... о о Л S RGK _ ~ „
Штангенциркули выпускаются под товарным знаком , который наносится
на паспорт типографским методом, на нерабочую лицевую поверхность штанги или рамку, а также на футляр методом типографской печати. Цвет товарного знака может быть белым или черным.
Рисунок 1 - Общий вид штангенциркулей модификации RGK SCD-150

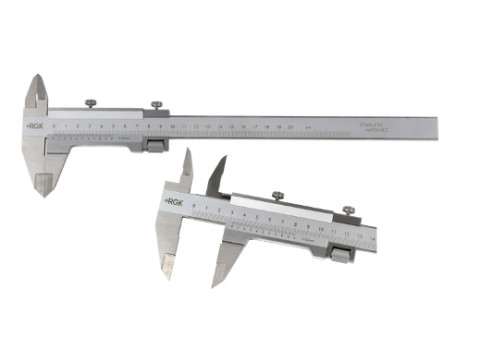

Рисунок 2 - Общий вид штангенциркулей модификаций RGK SCM-II-200, RGK SCM-II-250, RGK SCM-II-300
Рисунок 3 - Общий вид штангенциркулей модификаций RGK SCMM-200, RGK SCMM-250, RGK SCMM-300

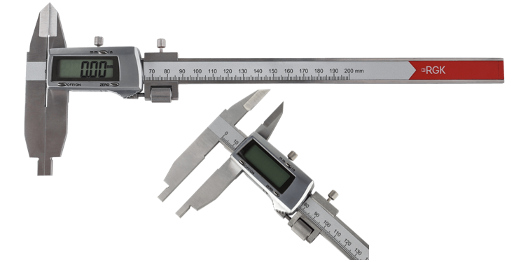

Рисунок 4 - Общий вид штангенциркулей модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300
Маста нанесения заводского номера

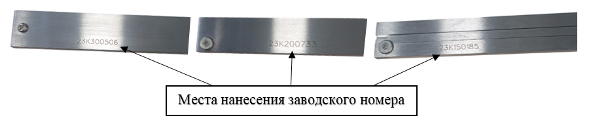

Рисунок 5 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства штангенциркулей модификаций RGK SC-II-200, RGK SC-II-250, RGK SC-II-300 на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей
|
Модификация |
Диапазон измерений длины1), мм |
Цена деления/ шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм |
|
RGK SCD-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
RGK SCM-II-200 |
от 0 до 200 |
0,1 |
_ |
±0,1 |
|
RGK SCM-II-250 |
от 0 до 250 | |||
|
RGK SCM-II-300 |
от 0 до 300 | |||
|
RGK SCMM-200 |
от 0 до 200 | |||
|
RGK SCMM-250 |
от 0 до 250 | |||
|
RGK SCMM-300 |
от 0 до 300 | |||
|
RGK SC-II-200 |
от 0 до 200 |
0,01 |
±0,04 | |
|
RGK SC-II-250 |
от 0 до 250 | |||
|
RGK SC-II-300 |
от 0 до 300 |
1) За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Шероховатость Ra по ГОСТ 2789-73, мкм, не более кромочных измерительных поверхностей губок плоских и цилиндрических измерительных поверхностей губок |
0,63 0,032 |
|
Допуск плоскостности и прямолинейности плоских измерительных поверхностей губок и допуск плоскостности торца штанги для штангенциркулей модификации RGK SCD-150, мм, не более |
0,01 |
|
Допуск параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не более |
0,03 |
|
Допуск параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерения внутренних размеров, мм, не более |
0,01 |
|
Допуск параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более |
0,03 |
|
Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не более |
0,03 |
|
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм, не более |
10 |
|
Габаритные размеры (длина х высота х ширина), мм, не более RGK SCD-150 RGK SCM-II-200, RGK SCMM-200, RGK SC-II-200 RGK SCM-II-250, RGK SCMM-250, RGK SC-II-250 RGK SCM-II-300, RGK SCMM-300, RGK SC-II-300 |
236x77x25 350x120x20 400x120x20 440x160x20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса, г, не более | |
|
RGK SCD-150 |
220 |
|
RGK SCM-II-200, RGK SC-II-200, RGK SCMM-200 |
480 |
|
RGK SCM-II-250, RGK SCMM-250, RGK SC-II-250 |
520 |
|
RGK SCM-II-300, RGK SCMM-300, RGK SC-II-300 |
600 |
|
Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров, |
1 0j03 |
|
установленных на размер 10 мм для штангенциркулей модификаций RGK SCD-150, RGK SCMM-200, RGK SCMM-250, RGK SCMM-300, мм |
1U+0,07 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 3 - Длина вылета губок
|
Модификация |
Длина губ плос измер! Ji поверх для из нару разме |
вылета >ок с жими ттельны и ностями мерения жных ров, мм |
Длина вылета губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм |
Длина вылета губок с кромочными измерительными поверхностями для измерений наружных размеров, мм |
Длина вылета губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
|
не менее |
не более |
не менее | |||
|
RGK SCD-150 |
38 |
42 |
16 |
_ |
_ |
|
RGK SCM-II-200 |
50 |
63 |
_ |
20 |
8 |
|
RGK SCM-II-250 |
60 |
80 |
_ |
25 |
10 |
|
RGK SCM-II-300 |
63 |
100 |
_ |
30 |
10 |
|
RGK SCMM-200 |
50 |
63 |
16 |
_ |
_ |
|
RGK SCMM-250 |
60 |
80 |
16 |
_ |
_ |
|
RGK SCMM-300 |
63 |
100 |
22 |
_ |
_ |
|
RGK SC-II-200 |
50 |
63 |
_ |
20 |
8 |
|
RGK SC-II-250 |
60 |
80 |
_ |
25 |
10 |
|
RGK SC-II-300 |
63 |
100 |
_ |
30 |
10 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
16000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркули1) |
RGK SC |
1 шт. |
|
Паспорт |
_1) |
1 экз. |
|
Футляр |
_ |
_ |
|
Источник питания (батарейка)2) |
_ |
_ |
|
1) Модификация в соответствии с заказом; 2) Только для штангенциркулей с цифровым отсчетным устройством | ||
Сведения о методах измерений
приведены в разделе 5 «Указания по эксплуатации» паспорта «Штангенциркули RGK SC. Паспорт».
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140—9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd., Китай «Штангенциркули RGK SC».
