Датчики давления и температуры MGT ДДТ-1
| Номер в ГРСИ РФ: | 95668-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО "МАГМАТЭК", г. Набережные Челны, Республика Татарстан |
Датчики давления и температуры MGT ДДТ-1 (далее по тексту - датчики) предназначены для измерений давления и температуры жидкой среды на участке трубопровода скважины на месторождениях нефтяной и газовой отрасли промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95668-25 |
| Действует | по 16.06.2030 |
| Наименование | Датчики давления и температуры |
| Модель | MGT ДДТ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6e0cc7a1-96d1-03f1-eb6d-90183ab94b07 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МАГМАТЭК" (ООО "МАГМАТЭК"), г. Набережные Челны, Республика Татарстан
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 363 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95668-25: Описание типа
2025-95668-25.pdf
|
Скачать | 368.3 КБ | |
|
95668-25: Методика поверки
2025-mp95668-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Датчики давления и температуры MGT ДДТ-1 (далее по тексту - датчики) предназначены для измерений давления и температуры жидкой среды на участке трубопровода скважины на месторождениях нефтяной и газовой отрасли промышленности.
Описание
Конструктивно датчики состоят из пластикового корпуса, металлического штуцера, измерительного модуля, преобразователя давления, температуры и элемента питания. Преобразователи давления и температуры расположены в штуцере и подключены к измерительному модулю. Электропитание датчика обеспечивает съемный элемент питания, который установлен в отдельном отсеке корпуса.
Принцип действия датчиков заключается в преобразовании данных, полученных со встроенных преобразователей давления и температуры, измерительным модулем, сохранении их во внутренней памяти и передачи этих данных на регистрирующее устройство.
В преобразователе температуры используется зависимость его внутреннего электрического сопротивления от температуры. Электрическое сопротивление преобразователя преобразуется в напряжение, которое оцифровывается и пересчитывается в температуру.
В преобразователе давления используются тензорезисторы, расположенные на мембране. Тензорезисторы включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче давления на мембрану электрическое сопротивление тензорезисторов изменяется пропорционально приложенному давлению. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление.
Датчики имеют следующие исполнения, отличающиеся верхним пределом измерения давления: MGT ДДТ-1-10, MGT ДДТ-1-25, MGT ДДТ-1-40, MGT ДДТ-1-60.
Общий вид датчиков представлен на рисунках 1-2.
Конструкция датчиков не предусматривает нанесение на корпус знака поверки.
Опломбирование датчиков осуществляется стикер-наклейкой. Пломбировка выполнена с помощью полиэстерной клейкой ленты в виде прямоугольника, нанесенной на крышку с измерительным модулем датчика.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик при помощи лазерной гравировки или штамповки. Алюминиевый шильдик крепится на боковую часть корпуса датчика.
Изображение общего вида датчика с указанием места нанесения заводского номера представлено на рисунке 2.

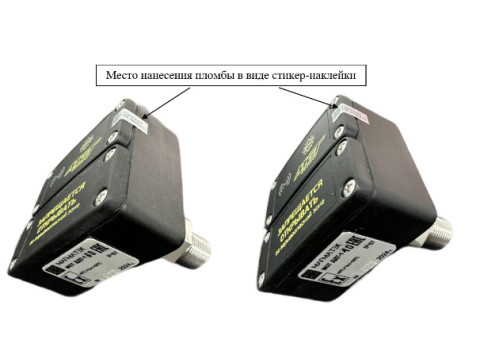

Рисунок 1 - Общий вид датчиков давления и температуры MGT-ДДТ^ с указанием места пломбирования

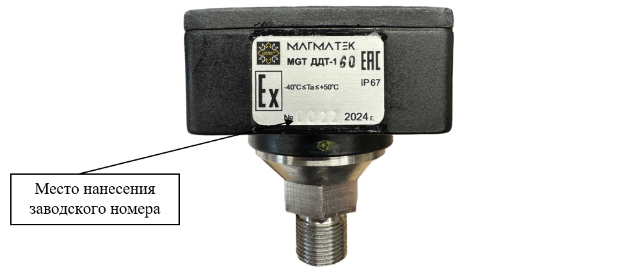

Рисунок 2 - Общий вид датчика с указанием места нанесения заводского номера
Программное обеспечение
Датчики давления и температуры MGT ДДТ-1 имеют встроенное программное обеспечение (ВПО) и автономное программное обеспечение (ПО) «MGT Mobile». ВПО реализовано аппаратно и является метрологически значимым. Автономное ПО «MGT Mobile» устанавливается на мобильное устройство и предназначено для визуализации результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.00 |
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное программное обеспечение и информацию, полученную в результате проведенных измерений. Защита ВПО и полученных данных от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» в соответствии с разделом 4 (п.4.5) рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений избыточного давления, МПа - для исполнения MGT ДДТ-1-10 - для исполнения MGT ДДТ-1-25 - для исполнения MGT ДДТ-1-40 - для исполнения MGT ДДТ-1-60 |
от 0 до 10 от 0 до 25 от 0 до 40 от 0 до 60 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений избыточного давления, % |
±0,15 |
|
Диапазон измерений температуры, °С |
от -20 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
'аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания: - сменный элемент питания, В |
3,6 |
|
Диапазон показаний температуры, °С |
от -40 до +50 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
78х78х92 |
|
Масса, кг, не более |
0,6 |
|
Маркировка взрывозащиты |
1Ex ib IIB T3 Gb X |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
аблица 4 - Показатели надежности
|
Наименование |
Значение |
|
Средняя наработка на отказ, ч, не менее |
80000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления и температуры 1) |
MGT ДДТ-1 |
1 экз. |
|
Паспорт |
МГТ.11.00.00 ПС |
1 экз. |
|
Руководство по эксплуатации |
МГТ.11.00.00 РЭ |
1 экз. |
|
Уплотнительное кольцо |
_ |
1 шт. |
|
1) - исполнение в соответствии с заказом | ||
Сведения о методах измерений
представлены в разделе 7 «Порядок проведения замеров» руководства по эксплуатации МГТ.11.00.00 РЭ «Датчик давления и температуры MGT ДДТ-1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-002-13021587-2024 «Датчик давления и температуры «MGT ДДТ-1».
