Измерители-сигнализаторы температуры масла и обмотки трансформаторов BW

Назначение

Измерители-сигнализаторы температуры масла и обмотки трансформаторов BW (далее - измерители) предназначены для непрерывных измерений температуры масла трансформатора, его обмоток и для сигнализации превышения пороговых значений температуры.

Описание

Измерители относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде прямоугольного металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном в цилиндрическом корпусе из латуни. Внутри корпуса измерителей (под съемной крышкой) также размещены сигнализирующие регулируемые электроконтактные устройства с релейными выходами (микровыключатели), а также клеммы для напряжения питания и вывода аналоговых выходных сигналов. Термометры могут оснащаться преобразователем положения стрелки в аналоговые выходные сигналы силы постоянного тока, а также встроенным в корпус термобаллона терморезистором с выходным сигналом электрического сопротивления.

Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон измерителя изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата). Далее результат измерения температуры сравнивается с пороговыми значениями, заданными уставками. При достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.

Измерители-сигнализаторы температуры масла и обмотки трансформаторов BW изготавливаются в следующих модификациях: BWY, BWR. Измерители используют для измерений температуры масла в баке трансформатора (литера «Y» в обозначении) -модификация BWY (имеют шкалу измерений от -20 до +140 °С), а также для измерений температуры обмотки трансформатора (литера «R» в обозначении) - модификация BWR (имеют шкалу измерений от 0 до +160 °С). Корпуса измерителей имеют разные исполнения, представлены на рисунках 1 и 2.

Структура заказа (код заказа) измерителей представлены на рисунках 4 - 7.

Заводской номер измерителей, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится в виде наклейки на корпус измерителя (рисунок 3). Также на наклейку наносят тип измерителя BWY или BWR, температурный диапазон измерений и длину капиллярной трубки (в базовом исполнении длина 10 метров).

Общий вид измерителей с габаритными размерами представлен на рисунках 1-2.

Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.

Пломбирование измерителей не предусмотрено.

BWY                      BWR

Рисунок 1 - Общий вид измерителя (стандартное исполнение корпуса)

BWY (W)

Рисунок 2 - Общий вид измерителя (специальное (прямоугольное) исполнение корпуса)

BWR (W)

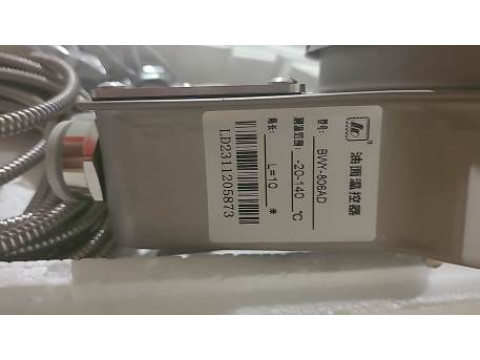

Место нанесения заводского номера

Рисунок 3 - Место нанесения заводского номера

Рисунок 4 - Структура заказа измерителей BWY

Рисунок 5 - Структура заказа измерителей BWR

BWY-80 1

1    4 - группы контрольных ьыютючателей^ 6 - групп контрольных выключателей.

A(W) - один выход Pt_lClO:._._.AA( W j - два выхода Pt 100: J(W) - одни выход 4-20 мА;

JJfW) - два выхода 4-20 мА; AJ(W) один выход PtlOO и один выход 4-.20 mAz

RS485(W) - один выход R.S4B5.

Длина капиллярной трубки, указывается при оформлении заказа. По умолчанию длина составляет 10 метров.

Рисунок 6 - Структура заказа измерителя BWY (W) в прямоугольном корпусе

BWR-0 1  2(3)

1    4 - группы контрольных выключателей^ 6 - групп контрольных выключателей.

А( W) - один выход PtlOO^AA( W) - два выхода PtlOO: J(W') - один выход 4-20 мА;

о    J№) - два выхода 4-20 мА; AJ(W) один выход Pt 10011 о дин выход 4-.20 mAz

RS485/W) - один выход R.S4B5.

3 Длина капиллярной трубки, указывается при оформлении заказа. По умолчанию длина составляет 10 метров.

Рисунок 7 - Структура заказа измерителя BWR (W) в прямоугольном корпусе

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

представлены в разделе 4 «Методы контроля испытаний» стандарта предприятия.

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия «Fujian LEAD Automatic Equipment Co., LTD».
