Модули измерения влажности MHS-100
| Номер в ГРСИ РФ: | 95671-25 |
|---|---|
| Производитель / заявитель: | ООО "Эрствак", г. Москва |
Модули измерения влажности MHS-100 (далее по тесту - модули) предназначены для измерений относительной влажности, устанавливаются в климатических и иных камерах, где важна устойчивость к высоким температурам. Модули могут быть использованы в различных отраслях хозяйственной деятельности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95671-25 |
| Действует | по 16.06.2030 |
| Наименование | Модули измерения влажности |
| Модель | MHS-100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 244a4207-ad8d-377f-8f11-101e6022bb1d |
Производитель / Заявитель
Общество с ограниченной ответственностью "Эрствак" (ООО "Эрствак"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95671-25: Описание типа
2025-95671-25.pdf
|
Скачать | 352.4 КБ | |
|
95671-25: Методика поверки
2025-mp95671-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Модули измерения влажности MHS-100 (далее по тесту - модули) предназначены для измерений относительной влажности, устанавливаются в климатических и иных камерах, где важна устойчивость к высоким температурам. Модули могут быть использованы в различных отраслях хозяйственной деятельности.
Описание
Модули измерения влажности MHS-100 представляют собой бескорпусные модули, обеспечивающие единый канал аналогового вывода для измерения относительной влажности.
Модули оснащены автоматической температурной компенсацией во всем диапазоне рабочих температур с помощью встроенного датчика Pt1000. Внешняя температурная компенсация для выходного сигнала не требуется.
Модули MHS-100 не поддерживают функцию нагрева датчика или химической продувки.
Модули выпускаются с датчиком в пластиковом корпусе или в корпусе из нержавеющей стали. Датчик в пластиковом корпусе выпускается в двух размерах: стандартном и удлиненном (400 мм). Стандартный датчик в пластиковом корпусе и датчик в корпусе из стали имеют одинаковый диапазон рабочих температур (от -70 °C до +180 °C). Удлиненный датчик 400 мм подходит для работы при температурах от -70 °C до +120 °C. Диапазон рабочих температур также зависит от фильтра (таблица 1).
аблица 1 - Типы и свойства фильтров
|
Тип фильтра |
Диаметр |
Размер пор |
Диапазон температур | |
|
Пластмассовая сетка (самое быстрое время реагирования) |
12 мм |
- |
от -20 °C до +80 °C (от -4 °F до +176 °F) | |
|
Мембрана |
12 мм |
0,2 мкм |
от -20 °C до +80 °C (от -4 °F до +176 °F) | |
|
Пористый ПТФЭ (общего назначения) |
12 мм |
8 мкм |
от -70 °C до +180 °C (от -94 °F до +356 °F) | |
|
Спеченная нержавеющая сталь |
12 мм |
38 мкм |
от -70 °C до +180 °C (от -94 °F до +356 °F) | |
|
Сетка из ПФС с тканью из нержавеющей стали |
12 мм |
15 мкм |
от -70 °C до +180 °C (от -94 °F до +356 °F) | |
Пломбирование модулей не производится, ограничение доступа обеспечивается конструкцией. Внешний вид модулей, нанесения знаков утверждения типа и поверки, заводского номера приведены на рисунках 1-2.
Заводской номер наносится типографским способом в виде наклейки на дополнительный корпус в формате «ХХХХХХХ» (где ХХХХХХХ - обозначение из 7 цифр).
Датчик модуля в пластиковом корпусе
Фильтр (пористый ПТФЭ (общего назначения))
Дополнительный корпус для модуля
Место нанесения знака поверки
Место нанесения заводского номера

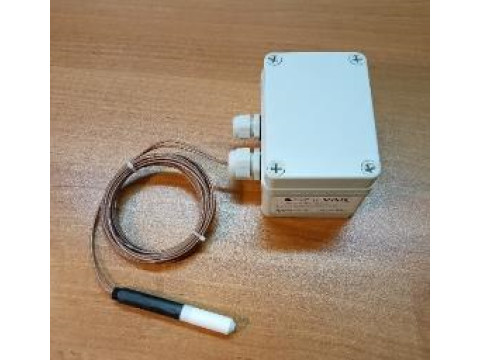

Рисунок 1 - Общий вид модуля MHS-100 с датчиком в стандартном пластиковом корпусе
Датчик модуля в удлиненном корпусе из нержавеющей стали
Фильтр (спеченная нержавеющая сталь)
заводского номера
знака поверки
Место нанесения
Рисунок 2 - Общий вид модуля MHS-100 с датчиком в удлиненном корпусе из нержавеющей стали
Дополнительный корпус для модуля Место нанесения
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 2-3.
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 10 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %, не более |
± 3 |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - повышенная рабочая температура, °С, не более - пониженная рабочая температура, °С, не ниже - относительная влажность воздуха, % - атмосферное давление, гПа (мм. рт. ст.) |
+180 (для модуля с датчиком в стандартном корпусе) +120 (для модуля с датчиком в удлиненном корпусе) - 70 от 10 до 98 от 840 до 1067 (от 630 до 800) |
|
Габаритные размеры модуля (диаметр* длина), мм, не более: с датчиком в стандартном корпусе с датчиком в удлиненном корпусе Габаритные размеры корпуса для модуля (длина*ширина*высота), мм, не более |
012,0*85,5 012*403,0 110,0*76,0*70,0 |
|
Наименование характеристики |
Значение |
|
Масса, г, не более: модуля с датчиком в стандартном корпусе модуля с датчиком в удлиненном корпусе корпуса для модуля |
3 5 (пластиковый корпус) 55 (корпус из нержавеющей стали) 70 (пластиковый корпус) 110 (корпус из нержавеющей стали) 260 |
|
Длина кабеля, м, не более: для модуля с датчиком в стандартном корпусе модуля с датчиком в удлиненном корпусе |
0,6/1,55/2,9 1,55 |
|
Максимальный потребляемый ток, мА, не более |
30 |
|
Рабочее напряжение, В, не более |
10-35 |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации.
Комплектность
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль измерения влажности |
MHS-100 |
1 шт. |
|
Фильтр |
в зависимости от заказа |
1 шт. |
|
Монтажный фланец (опция) |
- |
1 шт. |
|
Монтажный зажим (опция) |
- |
1 шт. |
|
Монтажный кронштейн с крышкой (опция) |
- |
1 шт. |
|
Дополнительный корпус (опция) |
- |
1 шт. |
|
Модуль измерения влажности MHS-100. Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в части 3 «Техническое обслуживание» документа «Модуль измерения влажности MHS-100. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Модули измерения влажности MHS-100. Технические условия.
ТУ 26.51.51-033-16770013-2024.
