Магазины сопротивлений М640А
| Номер в ГРСИ РФ: | 95675-25 |
|---|---|
| Производитель / заявитель: | Фирма "MEATEST, s.r.o.", Чехия |
Магазины сопротивлений М640А (далее - магазины) предназначены для воспроизведения электрического сопротивления и выходного сигнала платиновых и никелевых термопреобразователей сопротивления (ТС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95675-25 |
| Действует | по 16.06.2030 |
| Наименование | Магазины сопротивлений |
| Модель | М640А |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8ddd49aa-4781-f562-51b1-d3c026181163 |
Производитель / Заявитель
MEATEST spol. s r.o., Чехия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95675-25: Описание типа
2025-95675-25.pdf
|
Скачать | 183.8 КБ | |
|
95675-25: Методика поверки
2025-mp95675-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Магазины сопротивлений М640А (далее - магазины) предназначены для воспроизведения электрического сопротивления и выходного сигнала платиновых и никелевых термопреобразователей сопротивления (ТС).
Описание
Магазины представляют собой лабораторные, программируемые электронные приборы.
Принцип действия магазинов основан на автоматической коммутации резисторов необходимого номинала в последовательную цепь в соответствии со значением сопротивления, задаваемым с помощью клавиатуры калибратора.
Магазины допускают как ручное, так и программное регулирование. Питание магазинов осуществляется от сети через адаптер силового кабеля. Связь с компьютером осуществляется через последовательный интерфейс RS232.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель магазинов.
Пломбирование магазинов не предусмотрено.
Общий вид магазинов представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

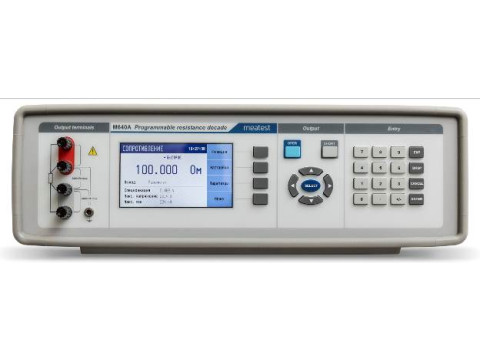

Рисунок 1 - Общий вид магазинов

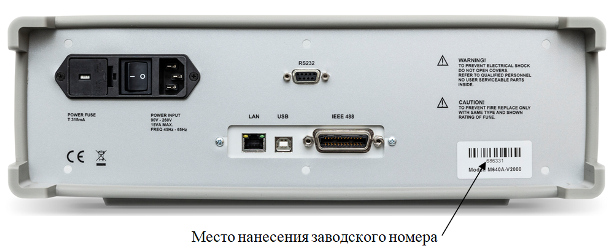

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксированно на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Meatest |
|
Номер версии (идентификационный номер ПО) |
не ниже v2.008 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Основные метрологические и технические характеристики магазинов сопротивлений М640А представлены в таблицах 2-6.
Таблица 2 - Метрологические характеристики в режиме воспроизведения электрического сопр отивления_____________________________________________________________________
|
Диапазон воспроизведения электрического сопротивления |
Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления |
|
от 100,000 до 200,000 мОм |
±0,05 % |
|
от 0,20001 до 2,00000 Ом | |
|
от 2,0001 до 20,0000 Ом | |
|
от 20,001 до 200,000 Ом | |
|
от 200,01 до 2000,00 Ом |
±0,02 % |
|
от 2,0001 до 20,0000 кОм | |
|
от 20,001 до 200,000 кОм | |
|
от 0,20001 до 2,00000 МОм | |
|
от 2,0001 до 20,0000 МОм |
±0,05 % |
Таблица 3 - Метрологические характеристики в режиме воспроизведения сигналов платиновых термометров сопротивления ____________________________________________________
|
Диапазон температур |
Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления, °C | |
|
Pt10-Pt99 |
Pt100-Pt20000 | |
|
от -200 °C до 0 °C |
±0,5 |
±0,15 |
|
от +0,001 °C до +850 °C |
±1,0 |
±0,2 |
Таблица 4 - Метрологические характеристики в режиме воспроизведения сигналов никелевых термометров сопротивления ____________________________________________________
|
Диапазон температур |
Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления, °C | |
|
Ni10-Ni99 |
Ni100- Ni20000 | |
|
от -60 °C до +300 °C |
±0,4 |
±0,1 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее напряжение постоянного тока, В, не более |
200 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 115 до 230 от 45 до 60 |
|
Габаритные размеры, мм - ширина - высота - глубина |
390 128 310 |
|
Масса, кг, не более |
4,5 |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, не более, % |
от +20 до +26 80 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, %, не более |
от +5 до +40 80 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, не менее, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Стандартный комплект поставки магазинов представлен в таблице 7.
Таблица 7 - Комплектность средства измерений______________________________
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Магазин сопротивлений |
М640А |
1 |
|
Кабель питания |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в разделе 4 «Эксплуатация» документа «Магазины сопротивлений М640А. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Магазины сопротивлений М640А. Стандарт предприятия.
