Прибор измерительный VBOX Touch
| Номер в ГРСИ РФ: | 95690-25 |
|---|---|
| Производитель / заявитель: | Фирма "Racelogic Ltd.", Великобритания |
Прибор измерительный VBOX Touch (далее - прибор) предназначен для измерений собственной скорости движения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95690-25 | ||||||
| Наименование | Прибор измерительный | ||||||
| Модель | VBOX Touch | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0b8c4c88-72ca-d10a-523c-eace205da027 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания "RACELOGIC Ltd.", Великобритания
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95690-25: Описание типа
2025-95690-25.pdf
Файл устарел
|
Скачать | 703.2 КБ | |
|
95690-25: Методика поверки
2025-mp95690-25.pdf
|
Скачать | 949.3 КБ | |
|
95690-25: Описание типа
2025-95690-25-1.pdf
|
Скачать | 703.2 КБ |
Описание типа
Назначение
Прибор измерительный VBOX Touch (далее - прибор) предназначен для измерений собственной скорости движения.
Описание
Принцип действия прибора основан на параллельном приеме и обработке сигналов глобальных навигационных спутниковых систем и вычислении на основе обработанных данных значений собственной скорости движения. Значения собственной скорости движения отображаются на экране прибора, а также записываются в log-файлы на карту памяти.
Прибор представляет собой устройство, выполненное в цельном корпусе с экраном, в состав которого входит встроенный приемник сигналов глобальных навигационных спутниковых систем, со встроенной спутниковой антенной. Прибор имеет возможность подключения к внешней спутниковой антенне.
К прибору измерительному VBOX Touch относится серийный № 067411.
Общий вид прибора с подключением к внешней спутниковой антенне представлен на рисунке 1.
Внешняя спутниковая антенна
Рисунок 1 - Общий вид прибора
Схема маркировки прибора представлена на рисунке 2.
Место маркировки
Рисунок 2 - Схема маркировки

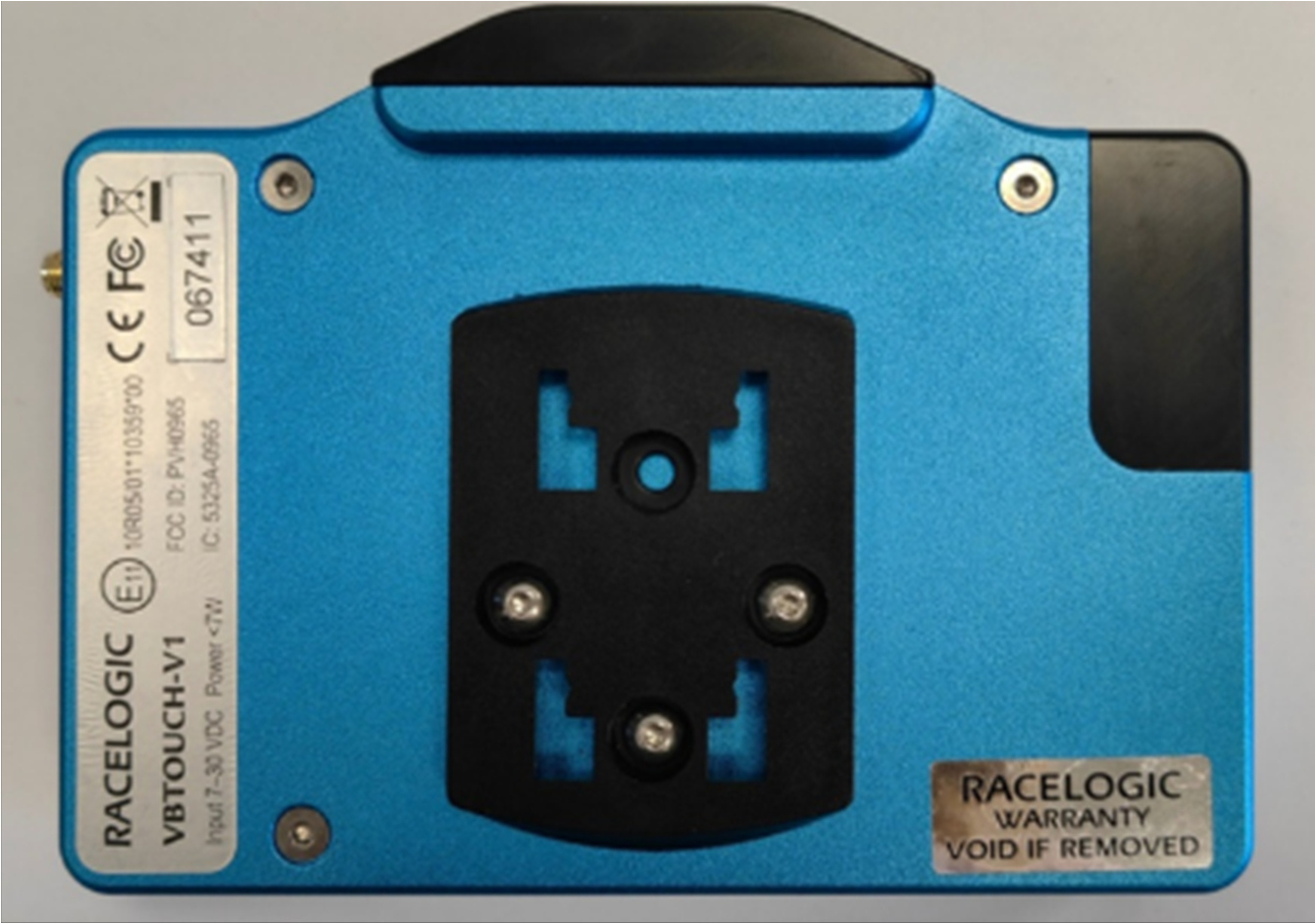

Серийный номер наносится на прямоугольную самоклеящуюся этикетку, расположенную на тыльной стороне корпуса прибора, типографским способом. Формат нанесения серийного номера цифровой. Пример маркировки прибора представлен на рисунке 3.
RACELOGIC (Ей) 1OR05/0riG359’00
VBTOUCH-V'i FCCID: PVH0965
Input 7-30 VDC Power<7W IC: 5325A-0965
Рисунок 3 - Пример маркировки прибора
Пломбирование прибора не предусмотрено.
Знак поверки на прибор не наносится.
Программное обеспечение
Функционирование прибора осуществляется под управлением специализированного программного обеспечения (далее - ПО). Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.4.0.19 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений собственной скорости движения, км/ч |
от 0,5 до 160 |
|
Пределы допускаемой абсолютной инструментальной погрешности измерений собственной скорости движения, км/ч |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 6 до 30 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
138 |
|
- ширина |
96 |
|
- высота |
29 |
|
Масса, г, не более |
450 |
|
Условия применения: - температура окружающей среды, °С |
от -20 до +60 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Прибор измерительный VBOX Touch |
- |
1 шт. |
|
Антенна спутниковая внешняя |
- |
по заказу |
|
Кабель питания |
- |
1 шт. |
|
Кронштейн крепления |
- |
1 шт. |
|
Карта памяти |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
изложены в разделе 2.4 «Устройство и работа» документа «Прибор измерительный VBOX Touch. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений».
