Описание типа
Назначение
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - «Шлиссельбургские горэлектросети» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы баз данных (СБД): СБД ООО «РКС-энерго» с установленным программным обеспечением (ПО) «АльфаЦЕНТР», СБД АО «ЛОЭСК» с установленным ПО «Пирамида 2.0», устройство синхронизации времени УСВ-3 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации. СБД ООО «РКС-энерго», СБД АО «ЛОЭСК».
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
Цифровой сигнал с выходов счетчика ИИК № 1 - 4 при помощи технических средств приема-передачи данных поступает на входы СБД AO «ЛОЭСК», где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. СБД AO «ЛОЭСК» с периодичностью опроса не реже 1 раза в сутки опрашивают счетчики электроэнергии и считывают с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
СБД AO «ЛОЭСК» AO «ЛОЭСК» в автоматическом режиме один раз в сутки формируют отчеты в формате XML и отправляют данные коммерческого учета на СБД ООО «РКС-энерго».
СБД ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
СБД ООО «РКС-энерго», СБД AO «ЛОЭСК» периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с и более, СБД ООО «РКС-энерго», СБД AO «ЛОЭСК» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.
Сравнение шкалы времени счетчиков ИИК № 1 - 4 со шкалой времени СБД AO «ЛОЭСК» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени СБД AO «ЛОЭСК» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, СБД AO «ЛОЭСК» и СБД ООО «РКС-энерго» отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 001/25 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус СБД ООО «РКС-энерго».

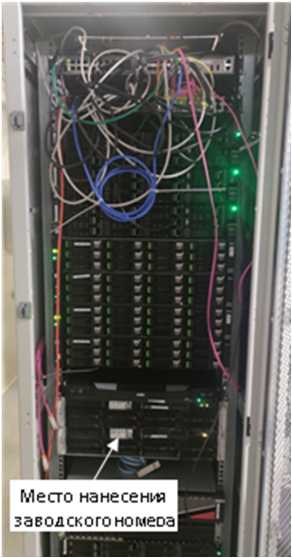

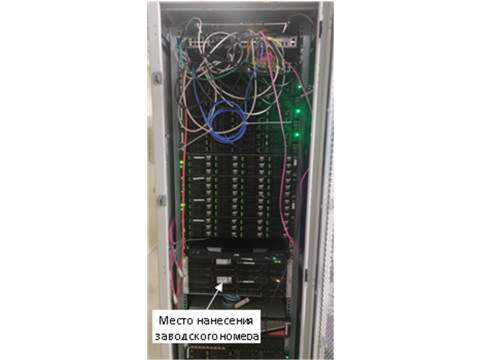

Общий вид СБД ООО «РКС-энерго» с указанием места нанесения заводского номера АИИС КУЭ представлен на рисунке 1.
Рисунок 1 - Общий вид СБД ООО «РКС-энерго» АИИС КУЭ с указанием места нанесения заводского номера.
Программное обеспечение
В АИИС КУЭ используется ПО «АльфаЦЕНТР», ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значение |
|
ПО «АльфаЦ |
ЕНТР» |
|
1 |
2 |
|
Идентификационное наименование модуля ПО |
ac metrology.dll |
|
Цифровой идентификатор модуля ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
ПО «Пирамида 2.0» | |
|
Идентификационное наименование модуля ПО |
BinaryPackControls.dll |
|
Цифровой идентификатор модуля ПО |
EB1984E0072ACFE1C797269B9DB15476 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
CheckDatalntegrity. dll |
|
Цифровой идентификатор модуля ПО |
E021CF9C974DD7EA91219B4D4754D5C7 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
Продолжение таблицы 1
|
1 |
2 |
|
Идентификационное наименование модуля ПО |
ComIECFunctions.dll |
|
Цифровой идентификатор модуля ПО |
BE77C5655C4F19F89A1B41263A16CE27 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComModbusFunctions.dll |
|
Цифровой идентификатор модуля ПО |
AB65EF4B617E4F786CD87B4A560FC917 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ComStdFunctions.dll |
|
Цифровой идентификатор модуля ПО |
EC9A86471F3713E60C1DAD056CD6E3 73 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
DateTimeProcessing.dll |
|
Цифровой идентификатор модуля ПО |
D1C26A2F55C7FECFF5CAF8B1C056FA4D |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
SafeValuesDataUpdate.dll |
|
Цифровой идентификатор модуля ПО |
B6740D3419A3BC1A42763860BB6FC8AB |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
SimpleVerifyDataStatuses.dll |
|
Цифровой идентификатор модуля ПО |
61C1445BB04C7F9BB4244D4A085C6A3 9 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
SummaryCheckCRC. dll |
|
Цифровой идентификатор модуля ПО |
EFCC55E91291DA6F80597932364430D5 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
|
Идентификационное наименование модуля ПО |
ValuesDataProcessing.dll |
|
Цифровой идентификатор модуля ПО |
013E6FE1081A4CF0C2DE95F1BB6EE645 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Состав измерительных каналов (далее- ИК) АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | |||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
7 |
|
1 |
ПС 110 кВ Невский Судостроительный Завод (ПС-517), ЗРУ-10 кВ, Ввод 10 кВ Т-1 |
ТОЛ-СЭЩ 1200/5 КТ 0,5S Рег. № 51623-12 |
НАЛИ-СЭЩ 10000/100 КТ 0,5 Рег. № 51621-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 |
УСВ-3, рег. № 84823-22 / СБД AO «ЛОЭСК» / СБД ООО «РКС-энерго» |
|
2 |
ПС 110 кВ Невский Судостроительный Завод (ПС-517), ЗРУ-10 кВ, Ввод 10 кВ Т-2 |
ТОЛ-СЭЩ 1200/5 КТ 0,5S Рег. № 51623-12 |
НАЛИ-СЭЩ 10000/100 КТ 0,5 Рег. № 51621-12 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 | |
|
3 |
ПС 35 кВ Петрокрепость (ПС727), КРУН-6 кВ, Ввод 6 кВ Т-1 |
ТЛО-10 1000/5 КТ 0,5S Рег. № 25433-11 |
ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07 | |
|
4 |
ПС 35 кВ Петрокрепость (ПС727), КРУН-6 кВ, Ввод 6 кВ Т-2 |
ТЛО-10 1000/5 КТ 0,5S Рег. № 25433-11 |
ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11 |
ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07 | |
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±5, % |
Границы погрешности в рабочих условиях ±5, % |
|
1 |
2 |
3 |
4 |
|
1, 2, 3, 4 |
Активная Реактивная |
1,1 2,7 |
3,1 5,2 |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени UTC (SU), с |
± 5 | ||
|
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, силе тока равной 1( 2) % от I1 ном при температуре окружающего воздуха в месте расположения счетчиков от +5°С до +35°С | |||
аблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
4 |
|
Нормальные условия параметры сети: - напряжение, % от ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,9 |
|
- частота, Г ц |
50 |
|
температура окружающей среды для счетчиков, °С |
от +21 до +25 |
|
Условия эксплуатации параметры сети: - напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности cos9 (sm9) |
от 0,5 инд. до 1 емк |
|
- частота, Г ц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ и ТН, °С |
от -40 до +60 |
|
температура окружающей среды для счетчиков, °С |
от +5 до +35 |
|
температура окружающей среды для серверов ИВК, °С |
от +10 до +30 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, %, не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег. № 36697-17) |
220000 |
|
ПСЧ-4ТМ.05М (рег. № 36355-07) |
140000 |
|
УСВ-3: - среднее время наработки на отказ, ч, не менее |
45000 |
|
Серверов : - среднее время наработки на отказ, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег. № 36697-17) - каждого массива профиля при времени интегрирования 30 минут, сут. |
114 |
|
ПСЧ-4ТМ.05М (рег. № 36355-07) - каждого массива профиля при времени интегрирования 30 минут, сут. |
113 |
|
Серверов : - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания серверов с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- серверов;
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на серверах.
Знак утверждения типа
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ТОЛ-СЭЩ |
4 |
|
ТЛО-10 |
6 | |
|
Трансформатор напряжения |
НАЛИ-СЭЩ |
2 |
|
ЗНОЛ |
6 | |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03М.01 |
2 |
|
ПСЧ-4ТМ.05М |
2 | |
|
Устройство синхронизации времени |
УСВ-3 |
1 |
|
Сервера |
СБД ООО «РКС-энерго» |
1 |
|
СБД AO «ЛОЭСК» |
1 | |
|
Документация | ||
|
Формуляр |
ФО 26.51/350/25 |
1 |
Сведения о методах измерений
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - «Шлиссельбургские горэлектросети». МВИ 26.51/350/25, аттестованном ФБУ "Самарский ЦСМ", г. Самара, уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
